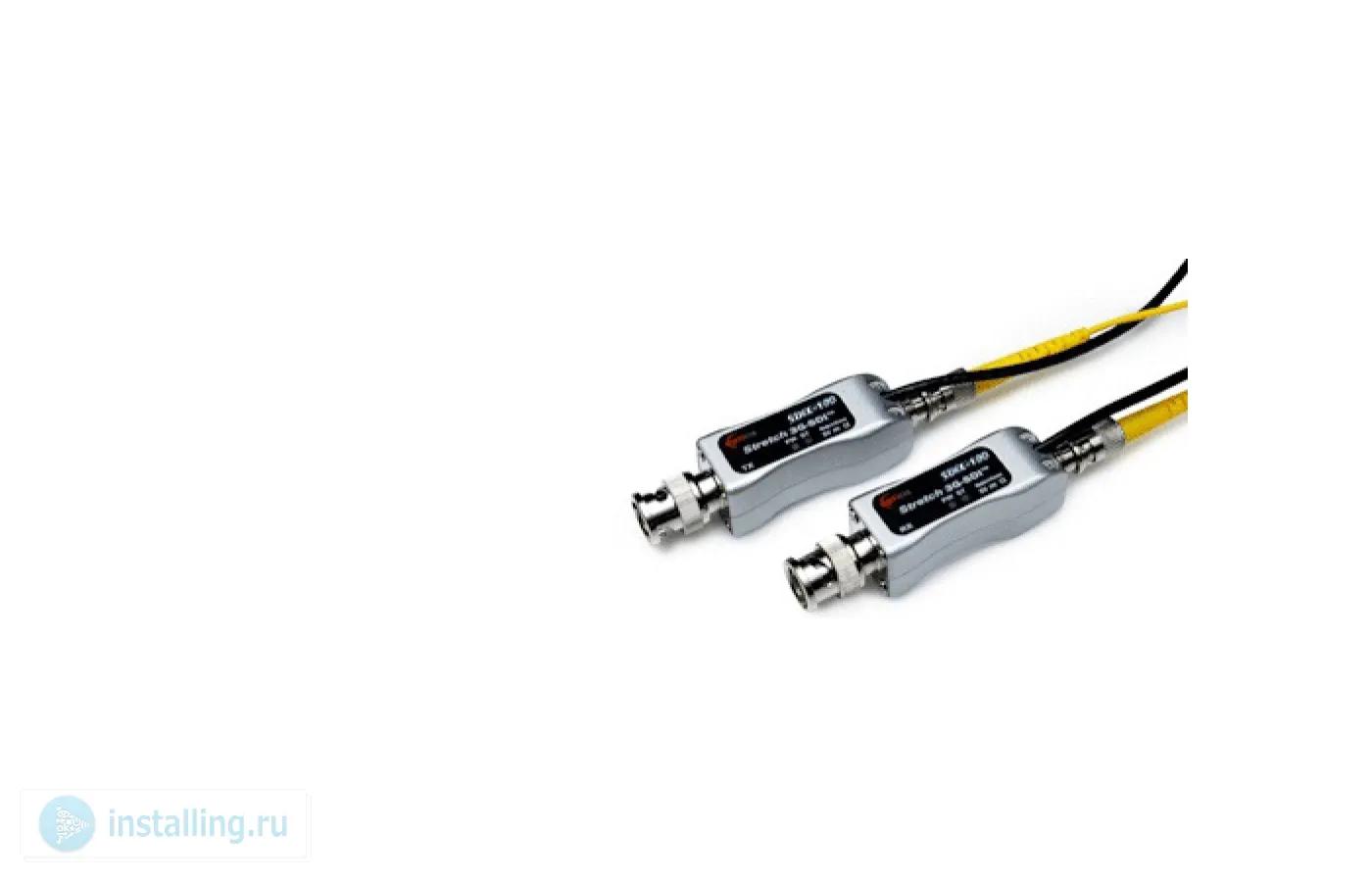

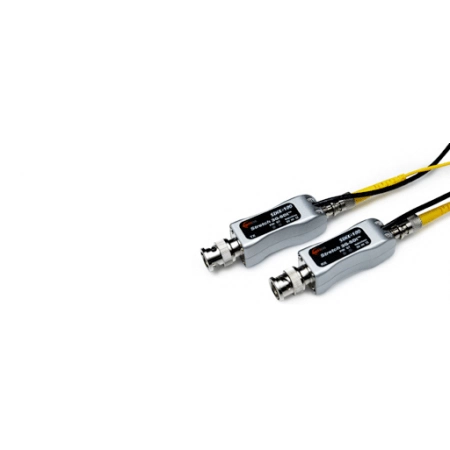

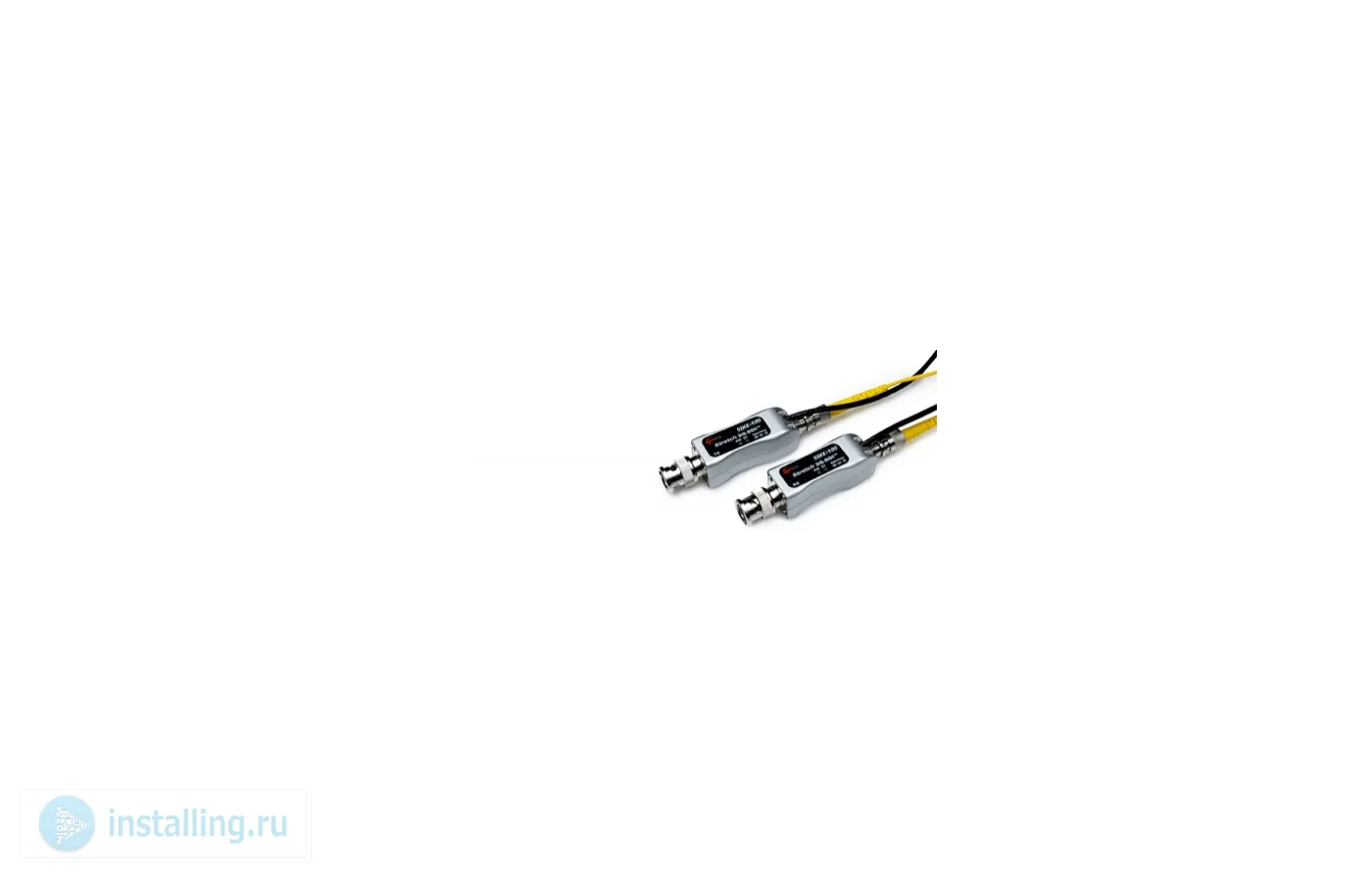

SDIX-100 - комплект устройств для передачи сигналов 3G-SDI по оптоволокну, позволяет организовать линию передачи сигналов цифровых последовательных интерфейсов SDI, HD-SDI, 3G-SDI и DVB-ASI по оптоволоконному кабелю на расстояние до 30 000 метров. Поддерживает передачу сигналов в форматах высокой четкости до 1080p. Передача сигналов осуществляется по одному оптоволоконному кабелю с разъемами ST. Оба модуля выполнены в миниатюрных корпусах и рассчитаны на непосредственное подключение к источнику и приемнику SDI сигнала. Модули оснащены светодиодной индикацией питания и наличия подключения. Комплект обеспечивает полную гальваническую развязку между источником и приемником сигналов. Рекомендуется к применению для передачи сигналов в мобильных и стационарных вещательных студиях.
Основные особенности:- Модули выполнены в миниатюрных корпусах, рассчитаны на непосредственное подключение к источнику и приемнику сигнала
- Поддерживает передачу сигналов цифровых последовательных интерфейсов: SDI, HD-SDI, 3G-SDI и DVB-ASI
- Позволяет передавать сигналы с пропускной способностью до 3Гбит/с по одному оптоволоконному кабелю с разъемами ST
- При использовании кабелей на основе многомодового оптоволокна 50(62.5)/125мкм дальность передачи сигналов может достигать 300 метров, и 30 километров при использовании кабелей на основе одномодового 8(9)/125 мкм оптоволокна
- Для предотвращения случайных отключений разъемы питания модулей снабжены резьбовой фиксацией
- Передача сигналов по оптоволоконной линии гарантирует невосприимчивость к электромагнитным помехам
- Приемный и передающий модули комплекта SDIX-100 можно использовать совместно с модулями VT-1xx и VR-100, выпускаемыми для корпуса BR-100
- Для крепления модулей SDIX-100 в стандартную 19" стойку, дополнительно поставляется корпус BR-300, рассчитанный на установку до 12-ти модулей
Технические характеристики:- SDIX-100-TX передатчик
- Входы 1 - SDI, HD-SDI, 3G-SDI, DVB-ASI, разъем BNC (розетка)
- Выходы 1 - оптоволоконный кабель, разъем ST (розетка)
- SDIX-100-RX приемник
- Входы 1 - оптоволоконный кабель, разъем ST (розетка)
- Выходы 1 - SDI, HD-SDI, 3G-SDI, DVB-ASI, разъем BNC (розетка)
- Пропускная способность до 3 Гбит/с
- Используемая длина волны лазера 1310 нм
- Бюджет оптической мощности 11 дБ
- Поддерживаемые спецификации SDI SMPTE 259M 270 Мбит/с
- HD-SDI SMPTE 292M 1,485 Гбит/с
- 3G-SDI SMPTE 424M 2,97 Гбит/с
- DVB-ASI 270 Мбит/с
- Уровень сигнала на входе/выходе 800 мВ
- Волновое сопротивление 75 Ом
- Индикация питание, наличие сигнала
- Диапазон рабочих температур -20 - 70°C
- Диапазон температур хранения -30 - 85°C
- Относительная влажность 5 - 95% (без конденсации)
- Питание 5 В, 1,5 Вт
- Материал корпуса металлический
- Габаритные размеры 20 x 20 x 84 мм
В комплекте:- Передатчик SDIX-100-TX - 1 шт
- Приемник SDIX-100-RX - 1 шт
- Блок питания ~110 - 230 В, 50/60 Гц, 0,6 А на 5 В, 1,5 А - 2 шт
- Транспортировочный пластиковый кейс - 1 шт
- Руководство пользователя - 1 шт
