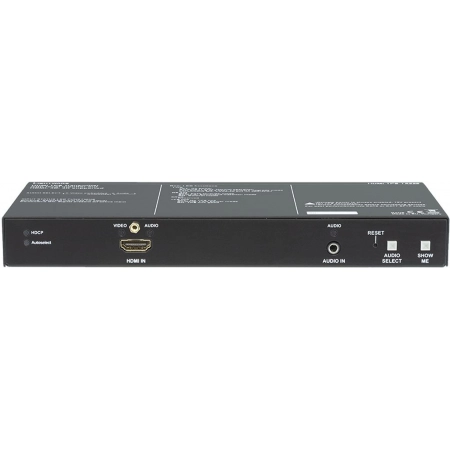

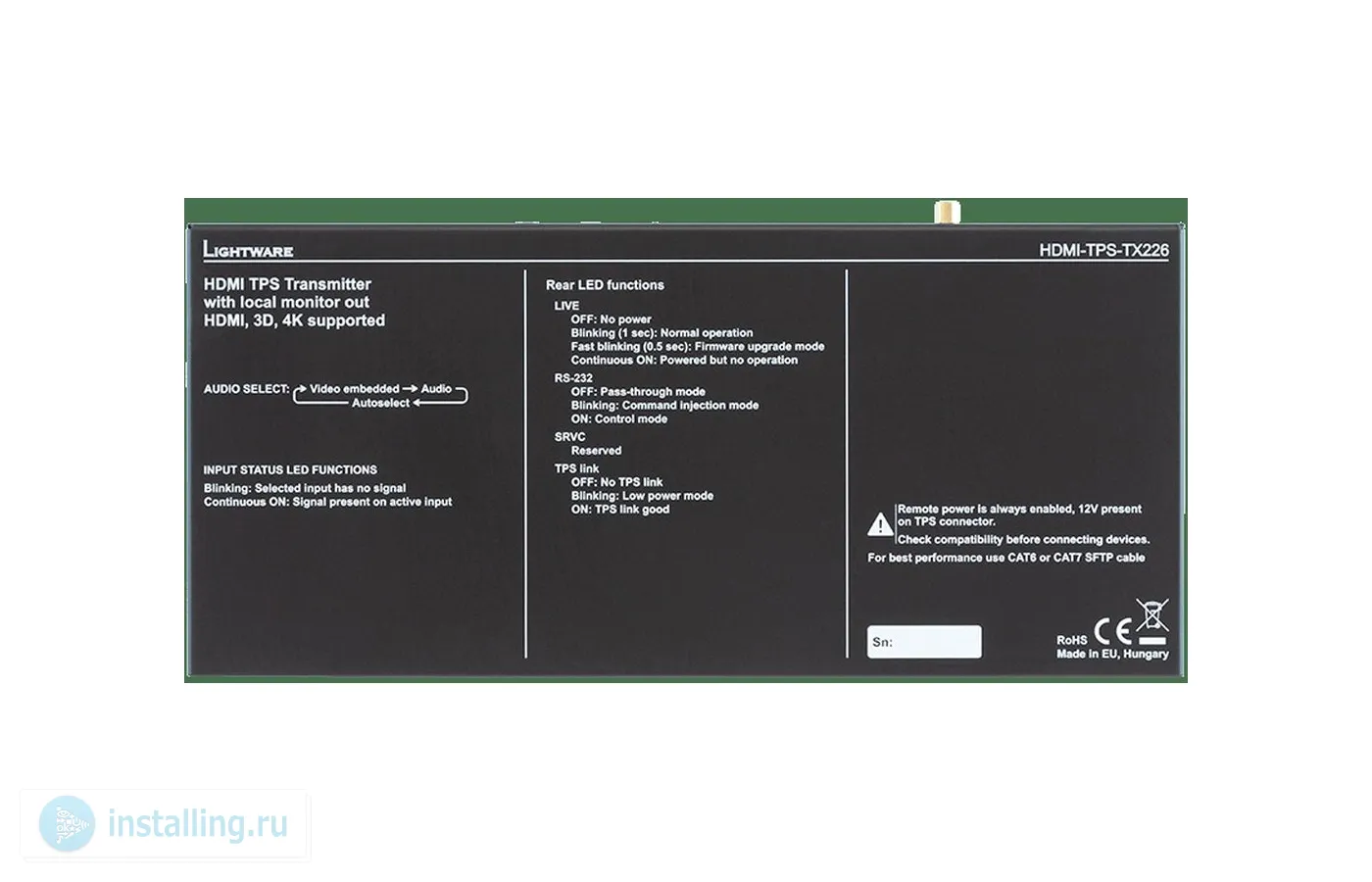

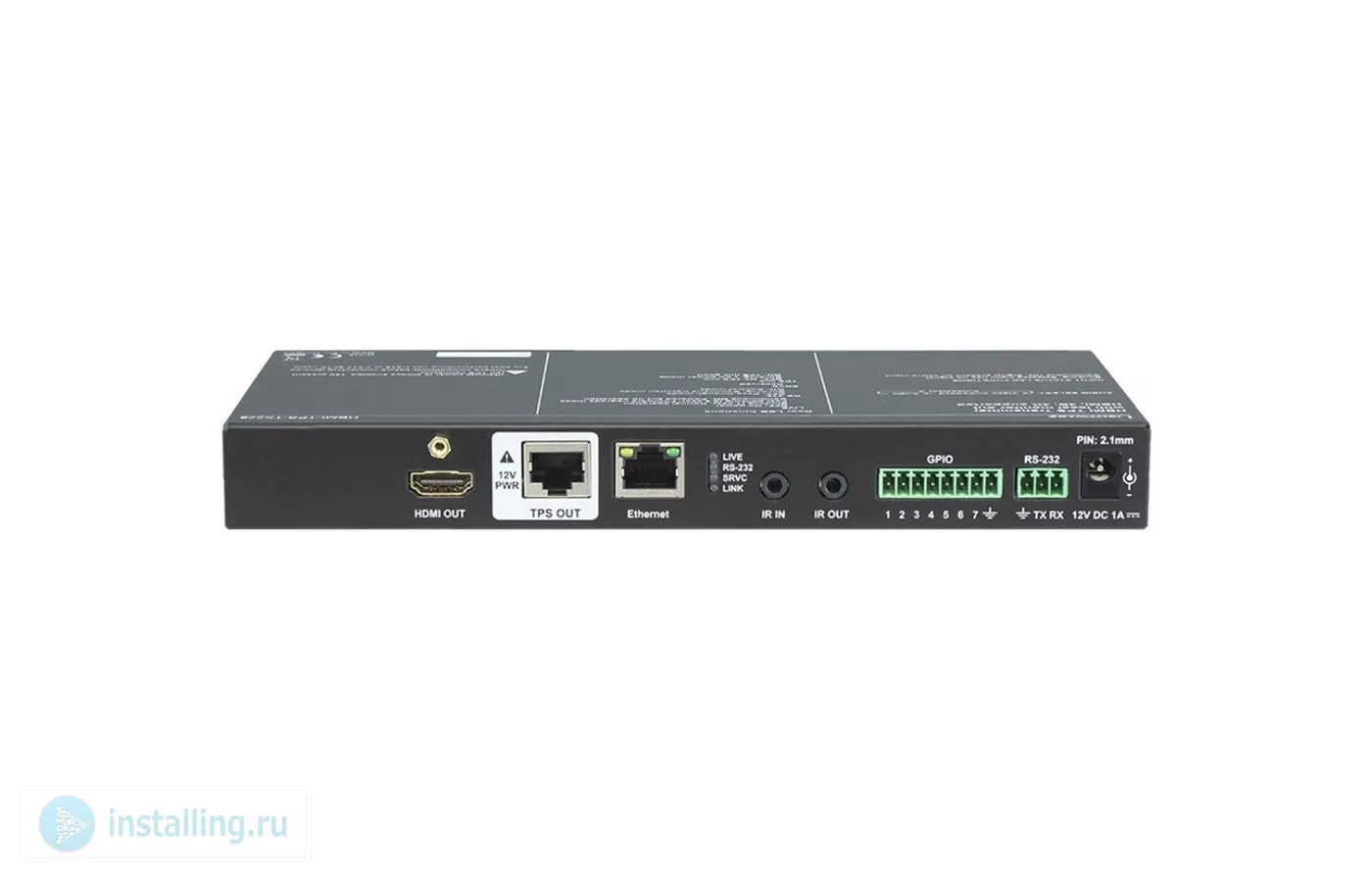

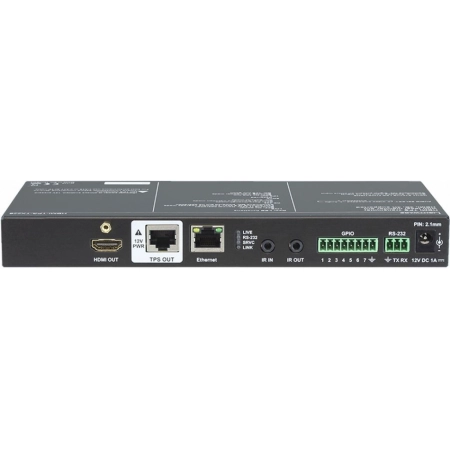

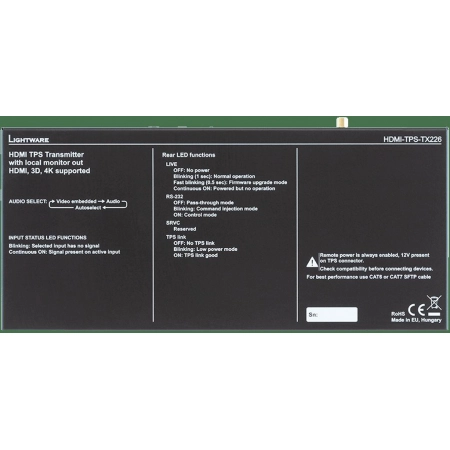

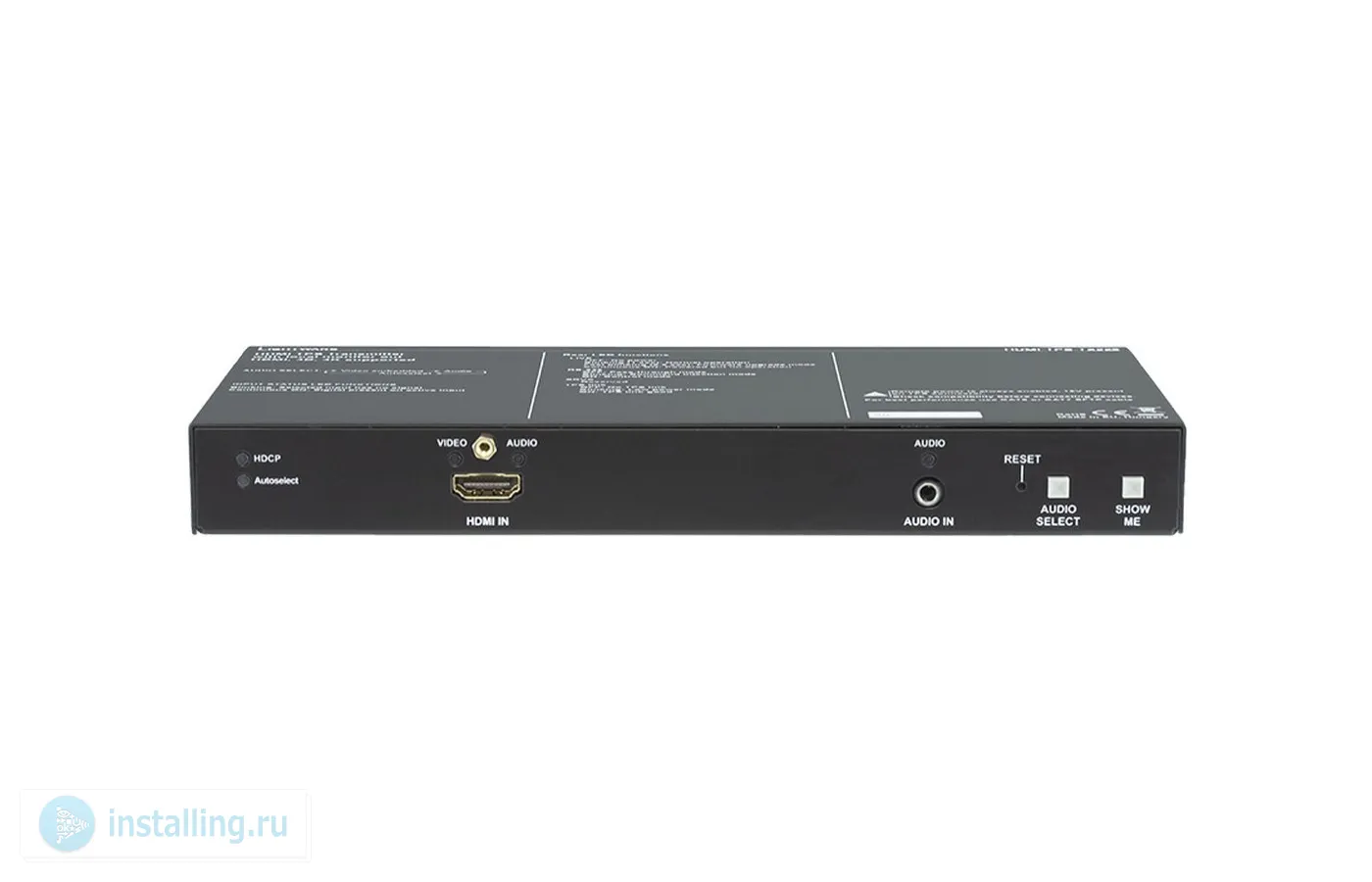

HDBaseT передатчик Lightware HDMI-TPS-TX226

HDMI-TPS-TX226 - это универсальный передатчик видео, аудио и управления, передающий по одному кабелю CAT на расстояние до 170 метров динамические и стационарные среды, такие как небольшие залы заседаний и аудитории, с возможностью удаленного питания через DC 12V на расстояние до 30 метров для дальнейшего упрощения проектирования, интеграции и эксплуатации AV-системы.

Удлинитель был разработан для обработки цифровых видеосигналов HDMI 1.4 и аналогового стереозвука с локальных входов или встроенного аудио HDMI до 8-канального PCM или HBR аудио. Аналоговый аудиосигнал преобразуется в цифровой формат. Устройство имеет локальный видеовыход. Видео и встроенный звук локального выхода совпадают с тем, что передается по каналу TPS.

HDMI-TPS-TX226 обрабатывает шифрование HDCP. Используя заводскую, пользовательскую или прозрачную эмуляцию EDID, пользователь может зафиксировать и заблокировать данные EDID на каждом входном разъеме. Расширенное управление EDID обеспечивает требуемое разрешение от любого источника видеосигнала и фиксирует формат вывода в соответствии с требованиями системы. Устройство обеспечивает двунаправленную и прозрачную передачу ИК, RS232 и Ethernet.

Кроме того, RS232 и ИК-соединение поддерживают подачу команд. Дистанционное питание доступно через единственный кабель CAT5e или лучше, но можно использовать и локальный источник питания. Все устройства могут быть установлены на полке в стойке или использоваться в автономном формате. HDMI-TPS-TX226 совместим как с удлинителями HDBaseT, так и с матричными коммутаторами.

Основные функции:

• Встроенная функция автоматизации управления Event Manager
• 1920x1080@120 Гц/4:4:4, 4096x2160@30 Гц/4:4:4 или 60 Гц/4:2:0 максимальное разрешение (300 МГц)
• Встраивание аудио (или замена оригинального аудио)
• Расширение Ethernet (100 Мбит/с)
• Ввод команд через RS-232 и ИК-порты
• Порты управления GPIO
• Двунаправленное расширение RS-232 и ИК (сквозное прохождение и управление)
• Местный или удаленный (удаленная отправка / удаленный прием) источник питания
• Удлинение DVI или HDMI 1.4 + аудио + Ethernet + RS-232 + ИК по одному кабелю CAT5/6/7
• Возможность удаленного питания по кабелю CATx (12 В)
• Совместимость с HDMI 1.3, HDCP 1.1 и DVI 1.0
• Поддерживает форматы сигналов HDMI 3D
• Функция включения/выключения HDCP на входе
• Совместимость с HDCP 1.4
• Несжатое видео со скоростью передачи данных до 9 Гбит/с (тактовая частота пикселей 300 МГц)
• Отсутствие задержки сигнала, нулевая задержка кадра
• Контроль качества соединения TPS и длины кабеля
• Регулируемые настройки аналогового звука (громкость, усиление, баланс)
• Двойной выход со встроенным усилителем распределения
• Обновление микропрограммы через Ethernet
• Перекрестная совместимость с удлинителями и платами ввода/вывода серии TPS Lightware (совместимость с HDBaseT)
• Поддержка всех встроенных аудиоформатов (включая PCM, Dolby Digital и DTS с высоким битрейтом)
• Расстояние удлинения до 170 метров (с кабелем CAT7 S/FTP AWG23, 1920x1080p60)
• Совместимость с HDBaseT
• Расширенное управление EDID
• Точная пиксельная реклокинг
• Управление устройством через Ethernet (TCP/IP) и RS-232
• Несколько соединений TCP/IP
• Интуитивно понятное программное обеспечение для конфигурации устройства
• Поддержка форматов сигналов HDMI 4K (4K UHD @30 Гц RGB 4:4:4 или @60 Гц YUV 4:2:0, до 9 Гбит/с)
• Без сжатия видео
• Встроенный генератор тестовых шаблонов видеосигнала
• Двунаправленный RS-232 и ИК-удлинитель (сквозной)
• Разъем питания постоянного тока с защелкой
• Детектор кадров Внешний универсальный адаптер питания
• Вход 3,5 мм аудиоразъема
• Варианты монтажа в стойку, мебель или ферму
