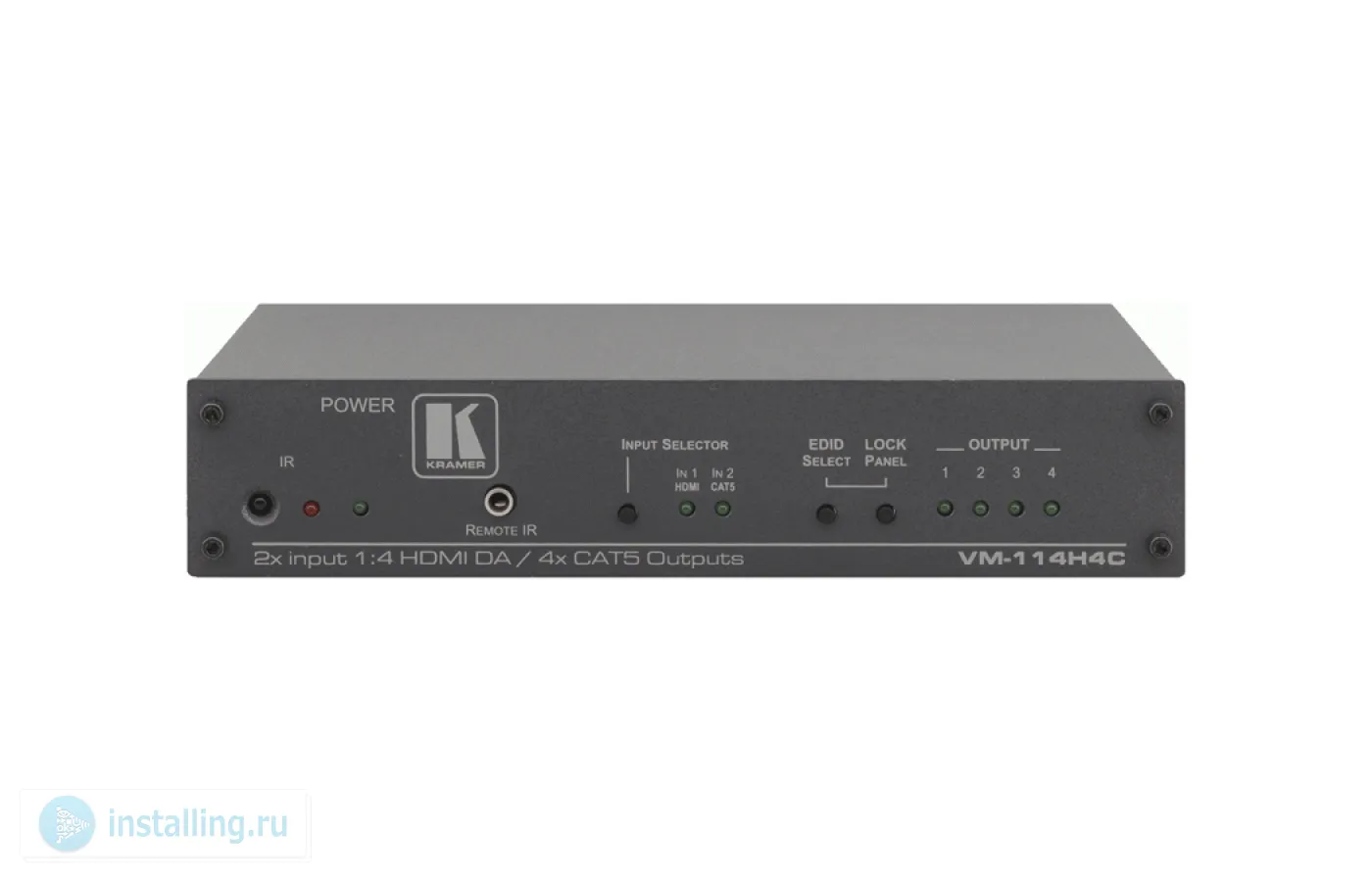

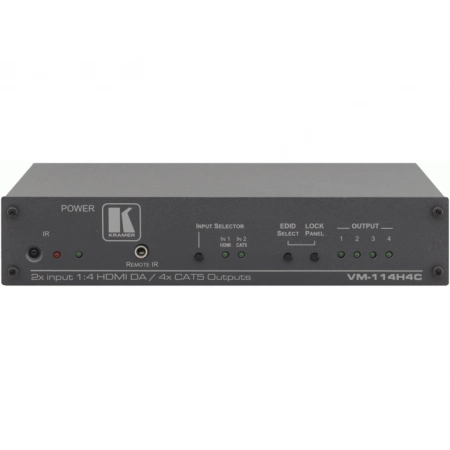

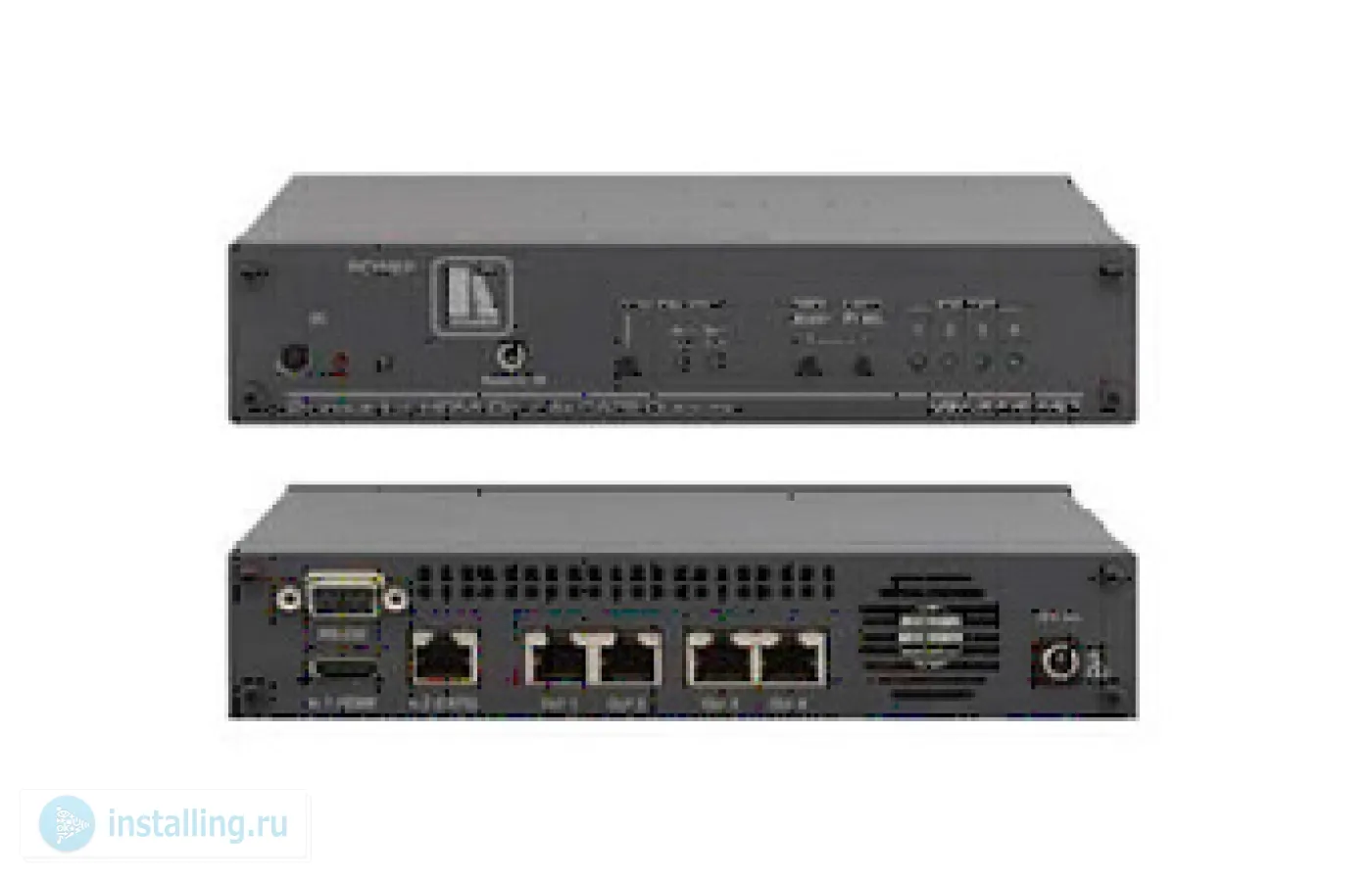

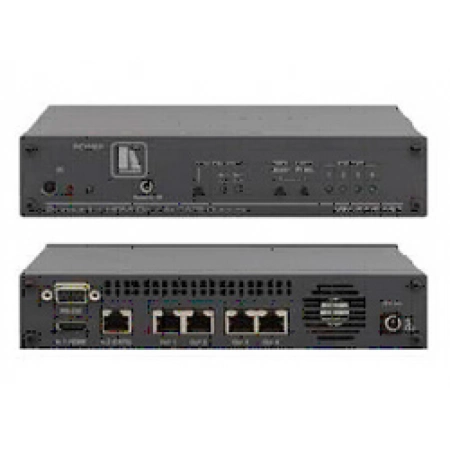

VM-114H4C - высококачественный коммутатор и усилитель-распределитель для сигнала HDMI и сигнала, передаваемого по кабелю на витой паре. Прибор выполняет перетактирование и компенсацию АЧХ для одного из двух выбираемых входных сигналов (HDMI или витая пара), и затем выдает его на четыре выхода на витую пару.
ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.
ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.
ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.
Особенности
- максимальная скорость передачи данных 1,65 Гбит/с на графический канал
- совместимость с HDTV
- соответствие требованиям HDCP
- входы - HDMI и витая пара (разъем RJ-45)
- четыре выхода на витую пару (разъемы RJ-45)
- интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play
- поддержка HDMI версии 1.4 (Deep Color, x.v.Color™, несжатые аудиоканалы HDMI, Dolby TrueHD, DTS-HD)
- пропуск сигнала 3D без изменений
- использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
- длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (1080i), до 30 м (1080p); при использовании экранированного кабеля BC-DGKat623 до 90 м (1080i), до 70 м (1080p); при использовании экранированного кабеля BC-DGKat723 до 100 м (1080i), до 90 м (1080p)
- максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
- светодиодные индикаторы наличия сигнала на входах и выходах
- система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 90 м)
- разнообразие возможностей управления - кнопками передней панели, через интерфейс RS-232, с инфракрасного пульта (в комплекте)
- компактный корпус настольного исполнения шириной 0,5 ширины стойки. Может устанавливаться в 1U-слот стойки с помощью адаптера RK-1 (опция)
Технические характеристики

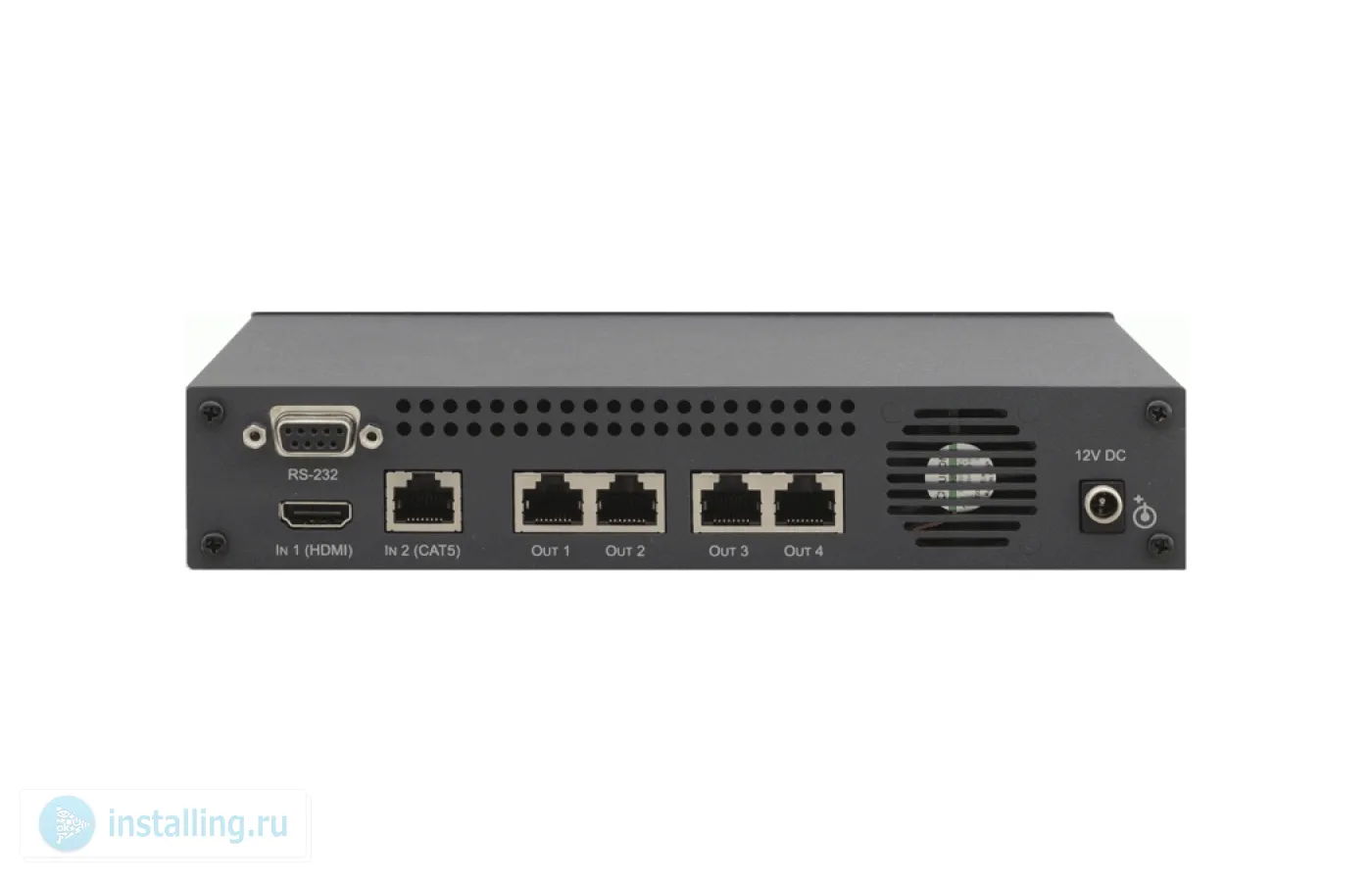

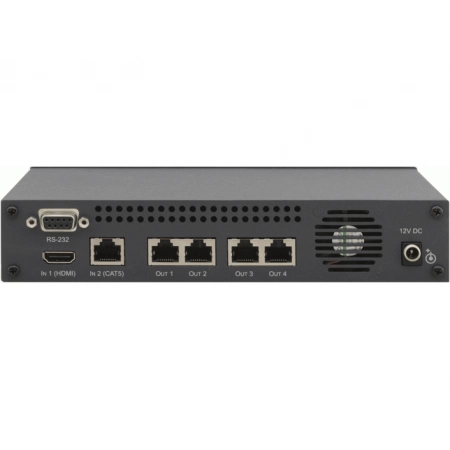

- Входы: HDMI (1 вх.): разъем HDMI; Витая пара (1 вх.): разъем RJ-45
- Выходы: Витая пара (4 вых.): разъемы RJ-45
- Полоса пропускания: До 1,65 Гбит/с на графический канал
- Соответствие стандарту HDMI: Поддержка HDMI и HDCP
- Органы управления: Кнопки выбора входа, EDID, блокировки передней панели
- Индикаторы: Прием по ИК-каналу, включение питания, подключение входов и выходов
- Питание: =12 В, 2 А
- Габаритные размеры (Ш, Г, В): 21,5 см х 16,3 см х 4,4 см
- Масса: 0,3 кг
- В комплекте: Источник питания, монтажный комплект
- Опции: Кабели HDMI/HDMI с вилками, адаптер для установки в 19-дюймовую стойку RK?3T
Применения
- для использования в домашних кинотеатрах, презентационных и мультимедийных системах
- оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий.
