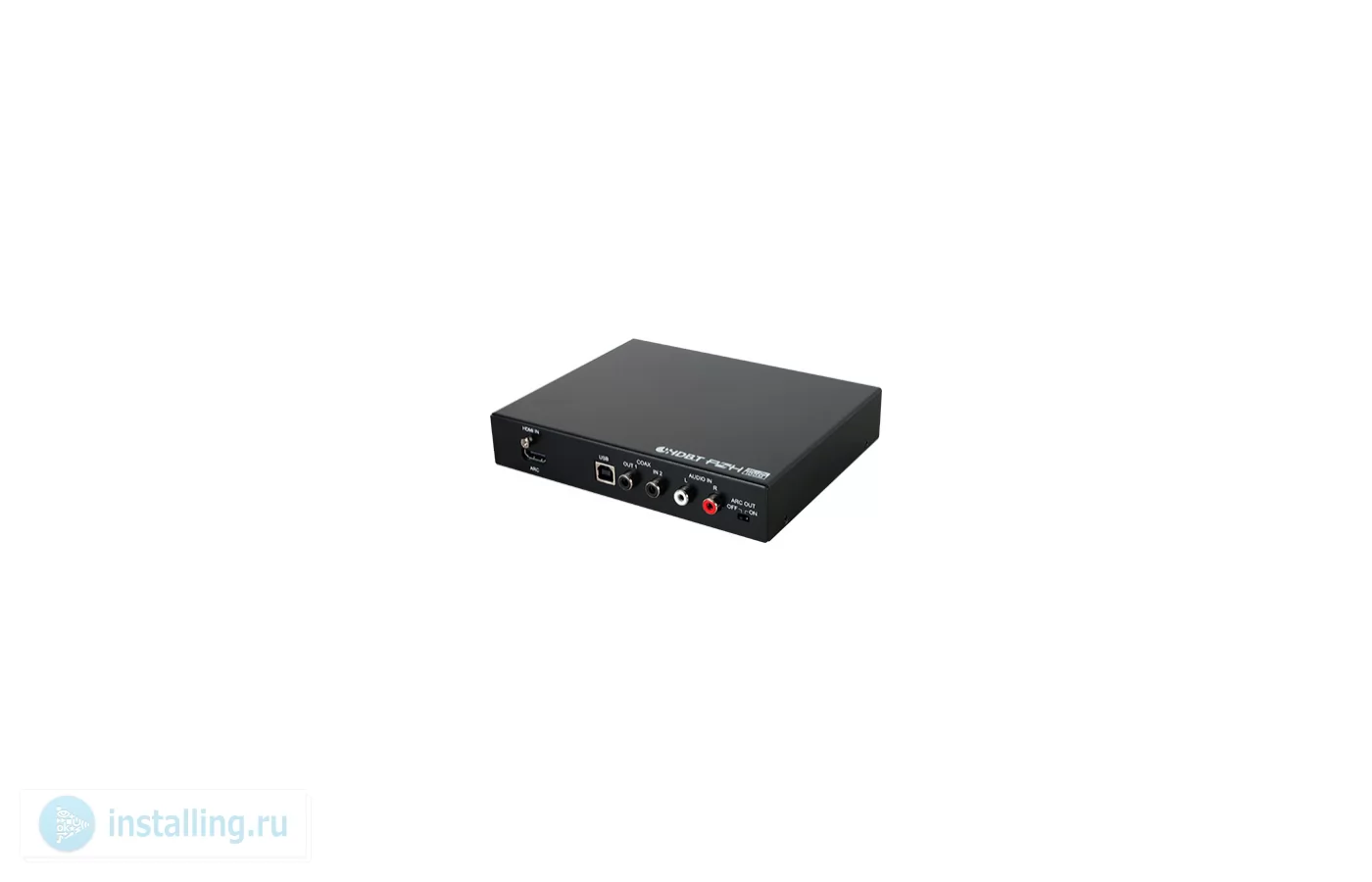

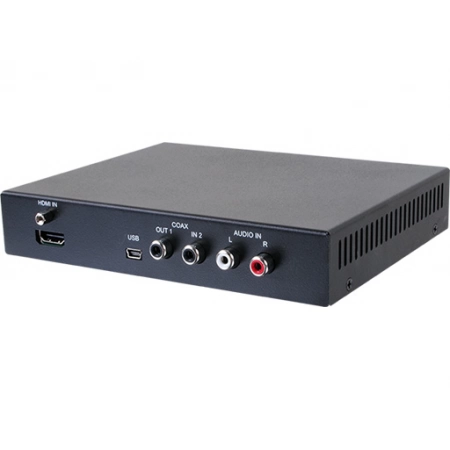

Передатчик сигналов Cypress CH-1601TX

CH-1601TX – передатчик сигналов HDMI разрешением до 4K x 2K с поддержкой 3D, аудио, USB 2.0, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления в витую пару. Получает сигнал, преобразует его в пригодный для передачи по витой паре и передает приемнику, который производит обратное преобразование. Оснащен входом и выходом для двунаправленной передачи цифрового аудио, а также входом аналогового аудио для подключения дополнительного источника сигнала. Имеет порт USB для обмена информацией с компьютером или приемником. Длина линии передачи по одному кабелю витой пары до 100 метров для кабелей CAT 6 или 7, до 90 метров при использовании кабеля CAT5e.

• Соответствует спецификации HDBaseT 2.0 при длине линии передачи до 100 метров по кабелю витой пары CAT6 или 7, до 90 метров по кабелю CAT5e
• Соответствует спецификациями HDMI, HDCP и DVI
• Полная совместимость с HDMI 1.4, поддержка HDMI 2.0 (4K x 2K, с частотой 60 Гц и цветовой субдискретизацией 4:2:0)
• Поддержка 3D
• Поддержка HDBaseT 5Play™ – передача по одному кабелю витой пары видео и аудио высокой четкости, Ethernet и сигналов управления (двунаправленный ИК и RS-232), питание по кабелю витой пары (PoE)
• Порт USB для обмена информацией с компьютером и приемником, управления устройствами, подключенными к портам USB приемника
• Двунаправленный LAN, скорость передачи данных через Ethernet до 100 Мбит/с
• Вход и выход для двунаправленной передачи цифрового аудио, дополнительный вход аналогового аудио
• Поддерживаемые форматы аудио: LPCM 2/5.1/7.1CH, Dolby Digital 2–5.1CH, DTS 2–5.1CH, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio
• Скорость передачи данных последовательного интерфейса RS-232 до 115200 бит/с
• Выполнен в надежном металлическом корпусе

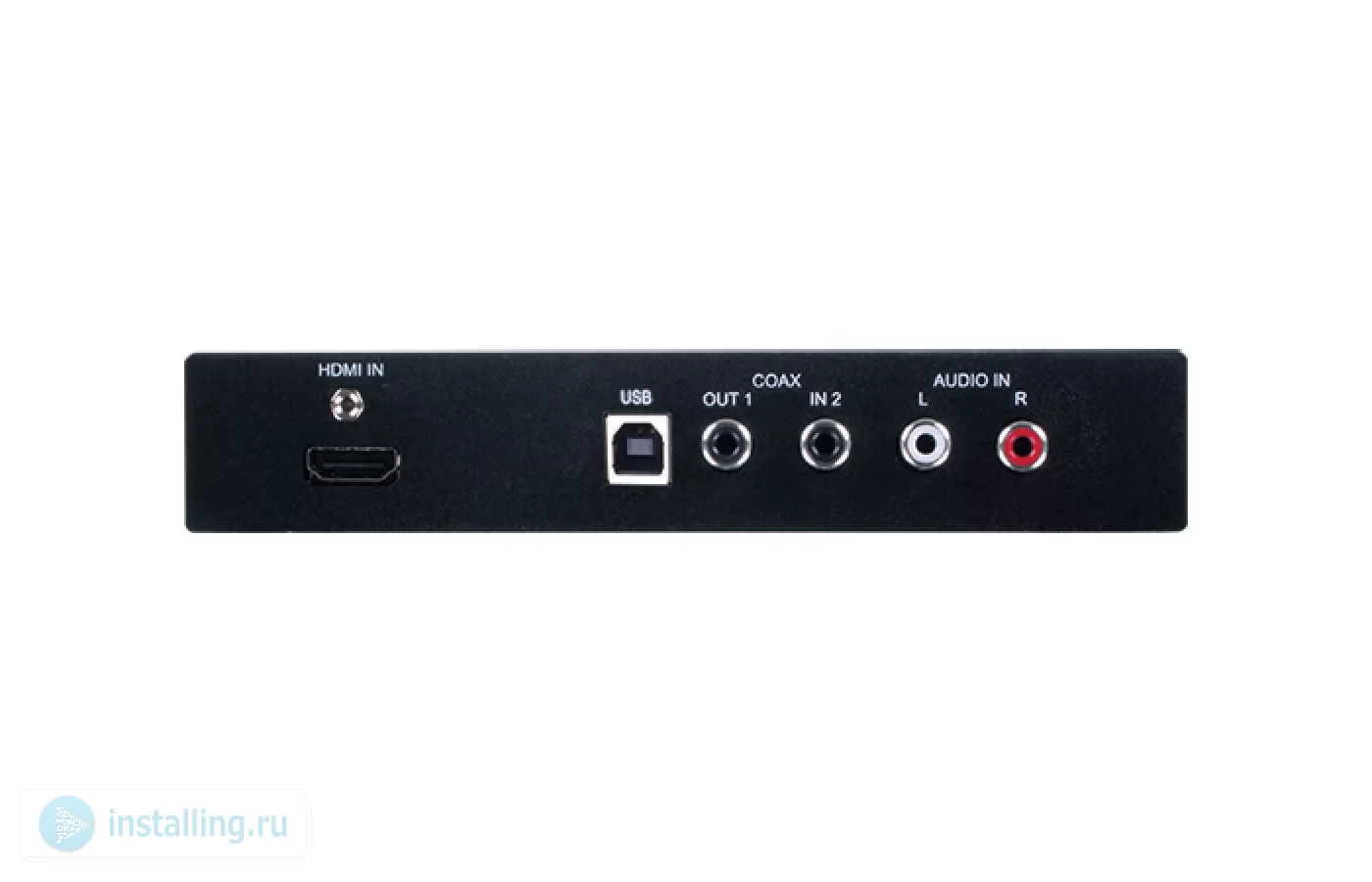

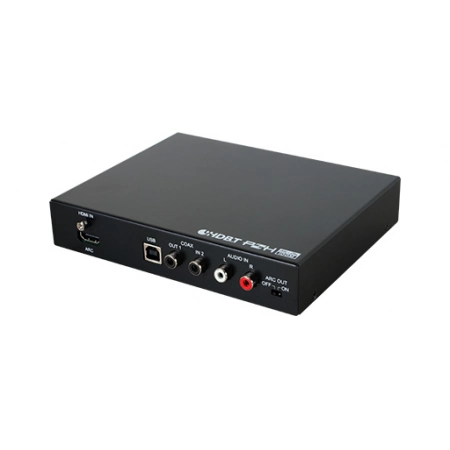

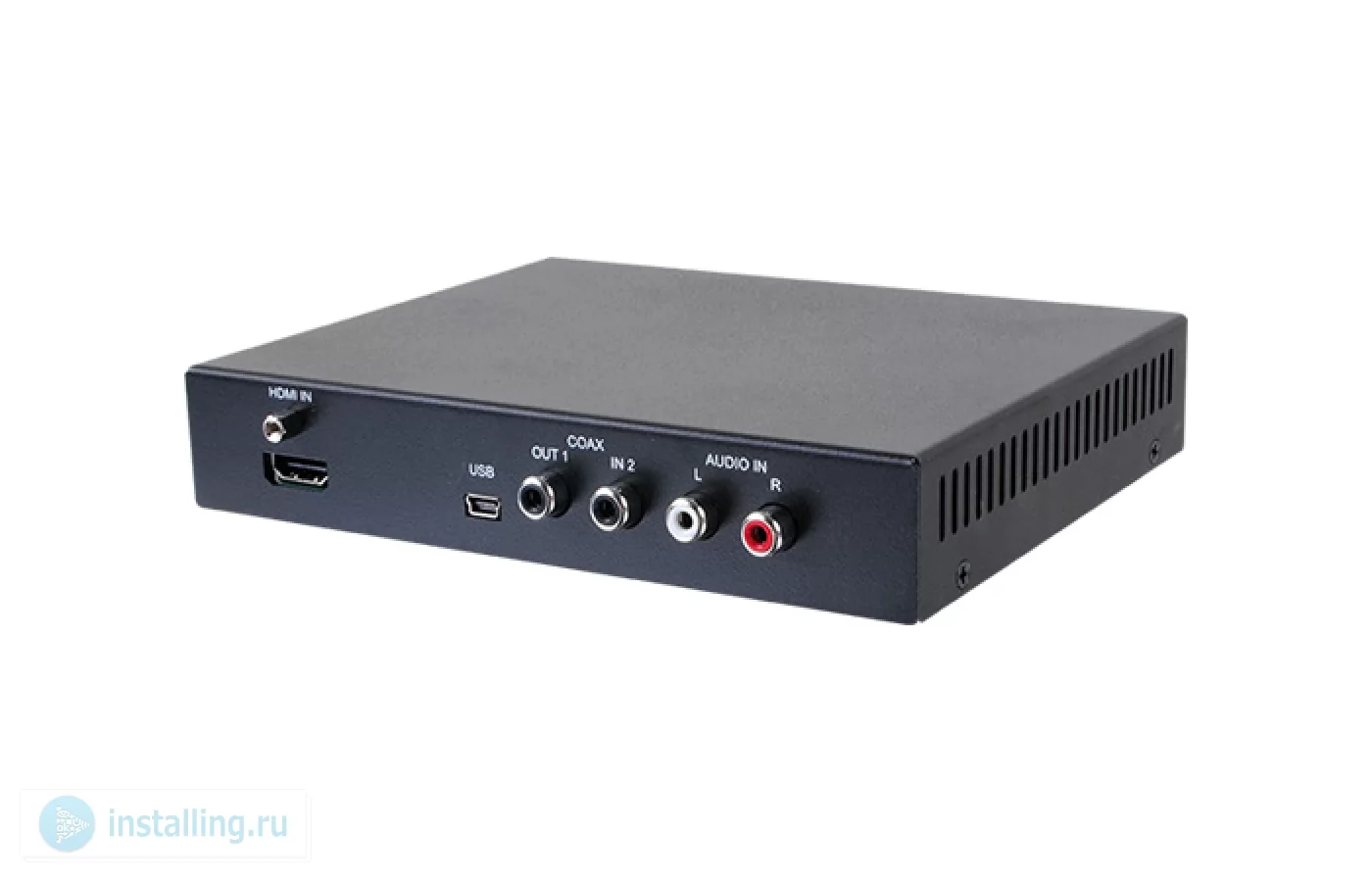

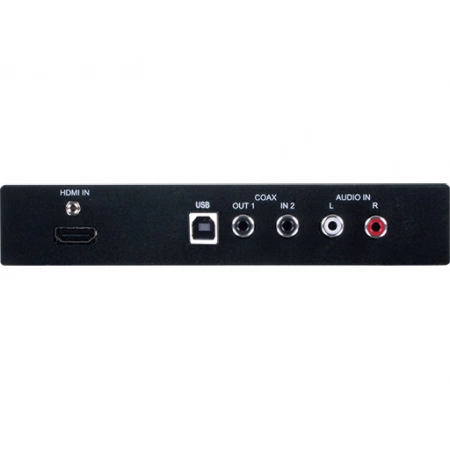

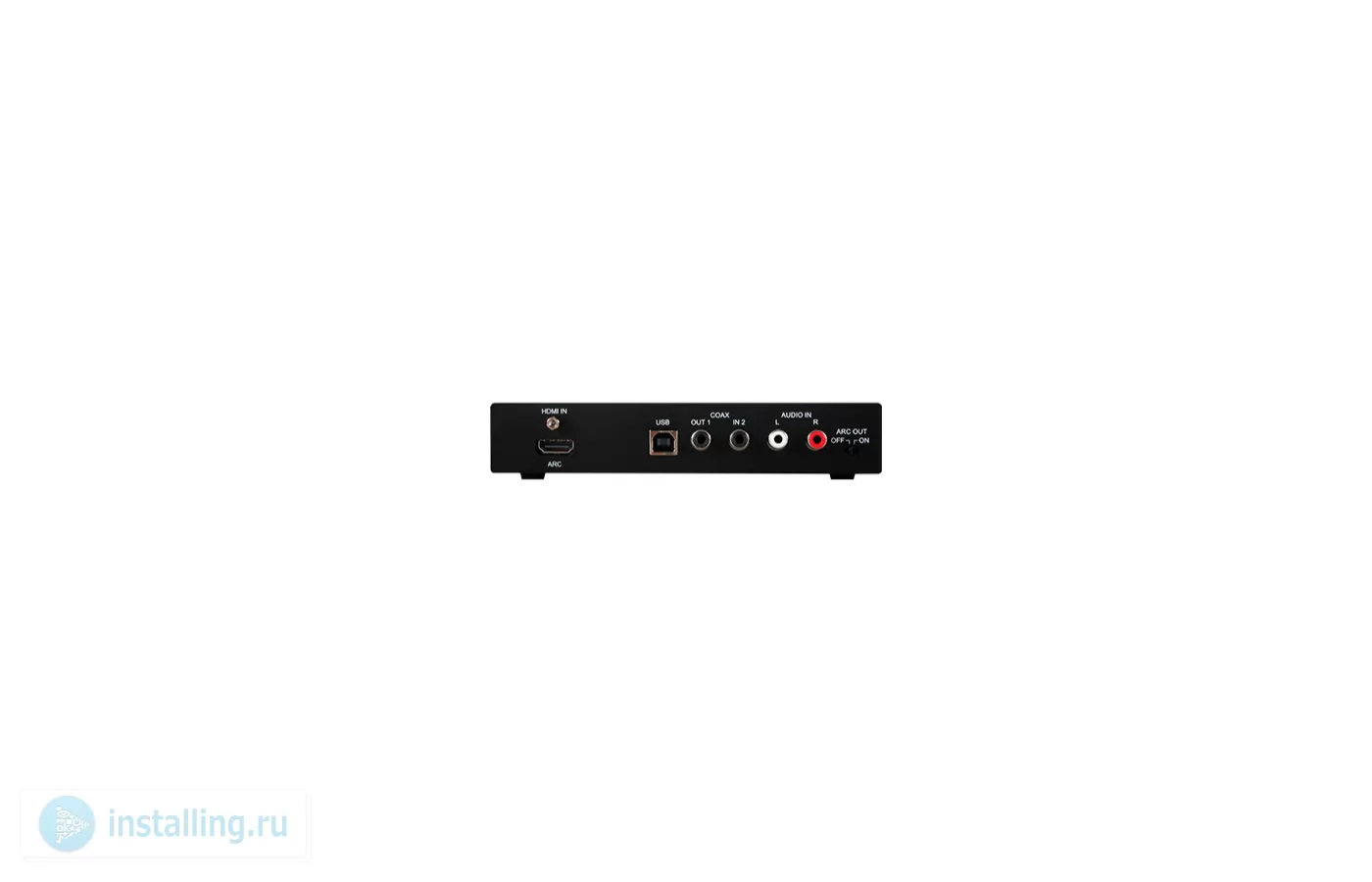

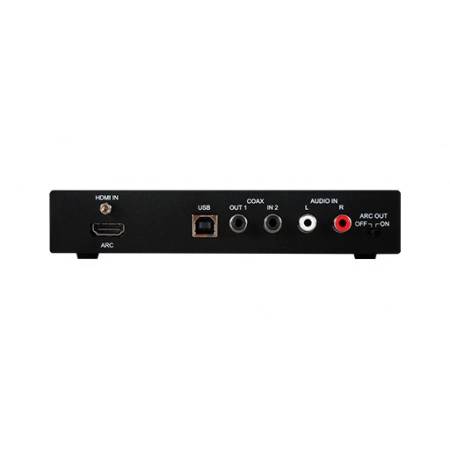

• Входы 1– HDMI, тип «А» (розетка)
• 1 – S/PDIF, разъем RCA (розетка)
• 1 – аудио стерео, разъемы RCA (розетка)
• 1 – витая пара (LAN), разъем RJ45 (розетка)
• 1 – ИК-приемник, разъемы mJack 3,5 мм (розетка)
• 1 – RS-232, разъем D-sub D9 (розетка)
• 1 – USB, тип «B» (розетка)

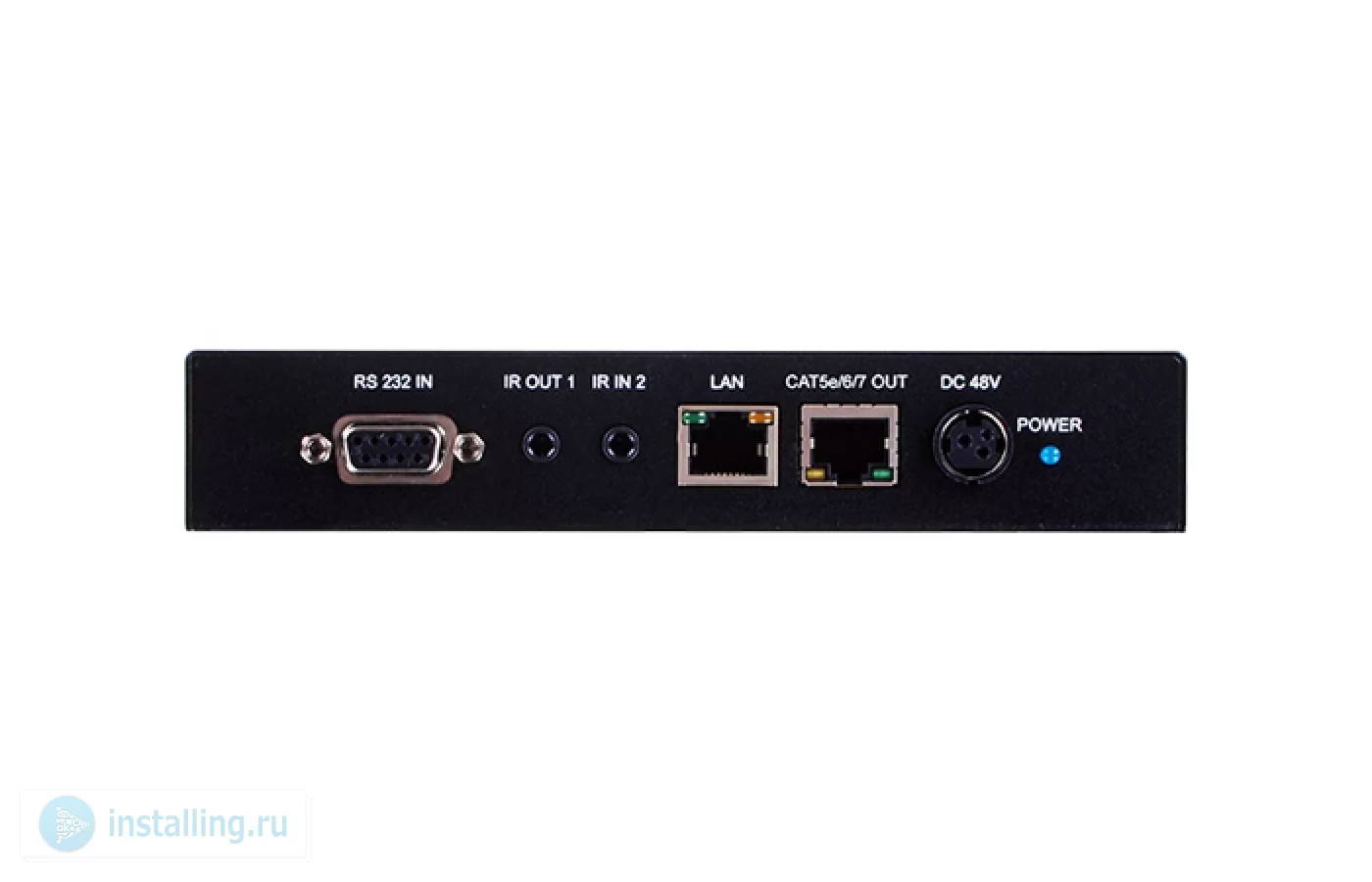

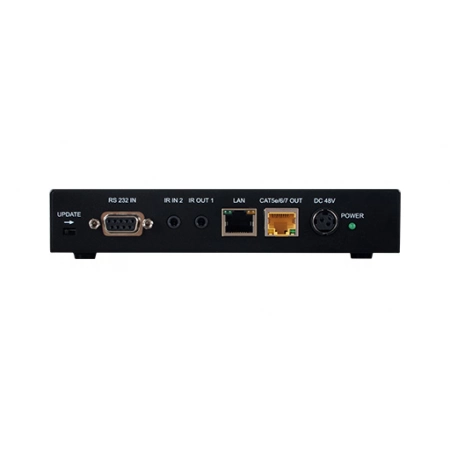

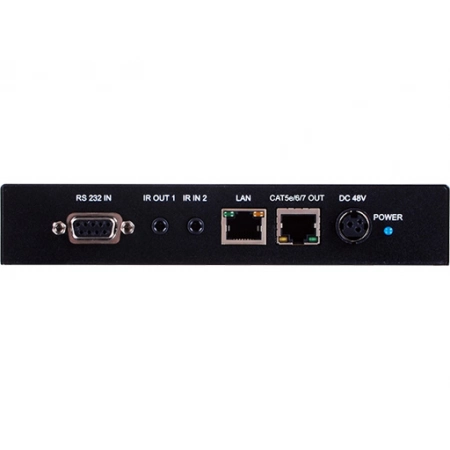

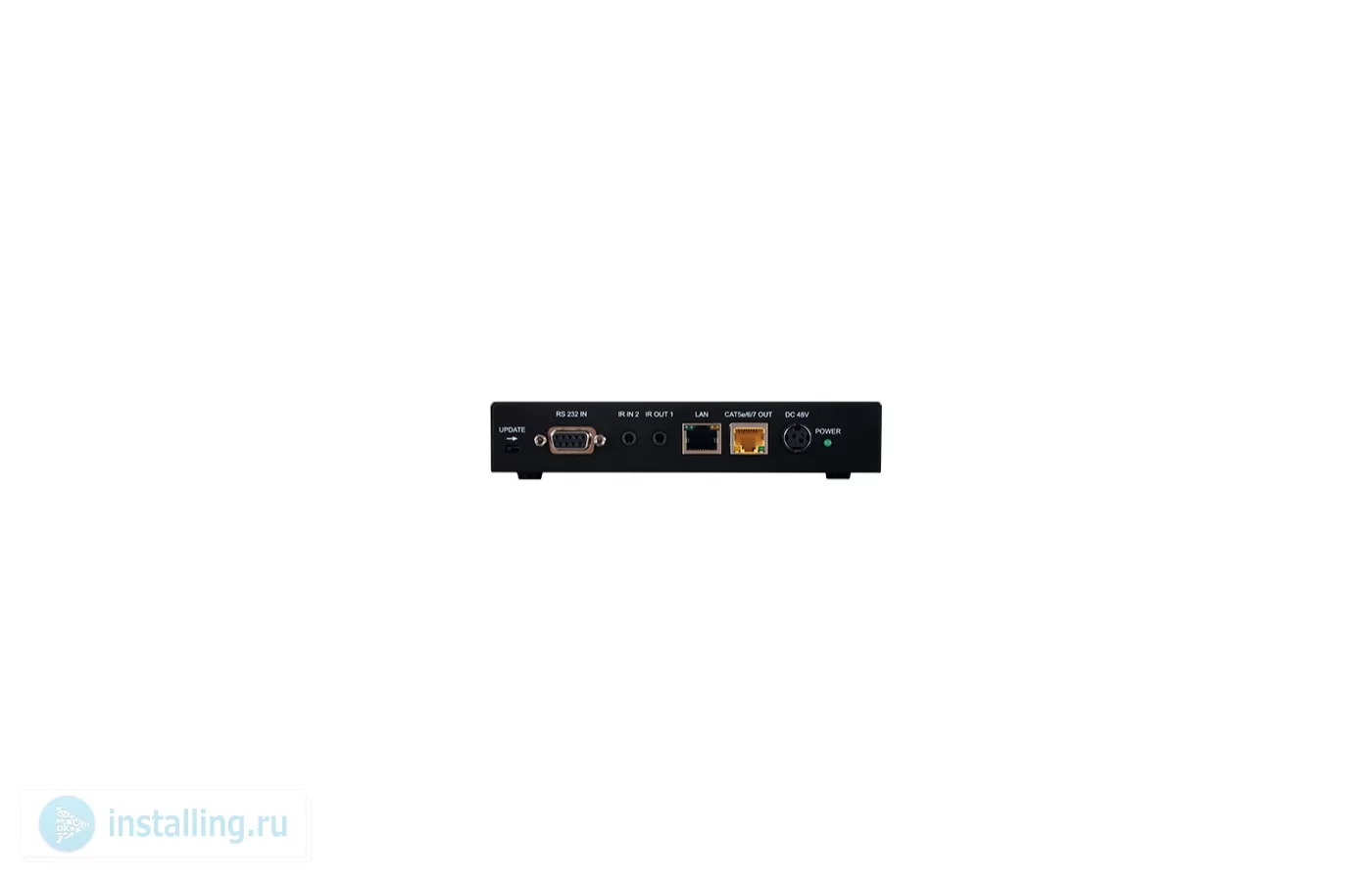

• Выходы 1 – витая пара CAT5e/6/7, разъем RJ45 (розетка)
• 1 – S/PDIF, разъем RCA (розетка)
• 1 – ИК-излучатель, разъемы mJack 3,5 мм (розетка)
• Полоса пропускания видео 340 МГц (10,2 Гбит/c)
• Скорость передачи данных через RS-232 до 115200 бит/с
• Частота сигналов ИК 30–50 кГц
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Корпус металлический черного цвета
• Индикаторы питание
• Рабочая температура 0°...+40°C
• Температура хранения -20°...+60°C
• Относительная влажность воздуха от 20% до 90% без конденсации
• Питание 48 В; 0,83 А
• Потребляемая мощность 19 Вт
• Габаритные размеры (Ш x Г x В) 165 x 141 x 33 мм
• Масса 0,624 кг
• В комплекте блок питания, ИК-приемник, ИК-излучатель
