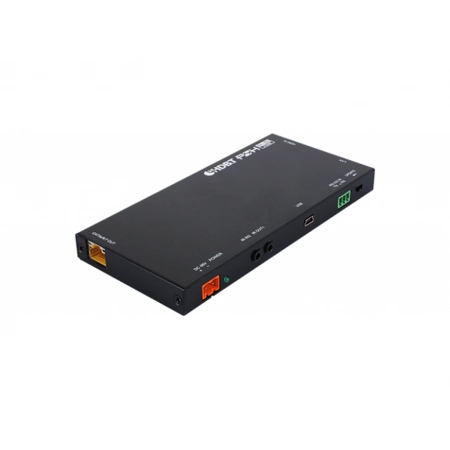

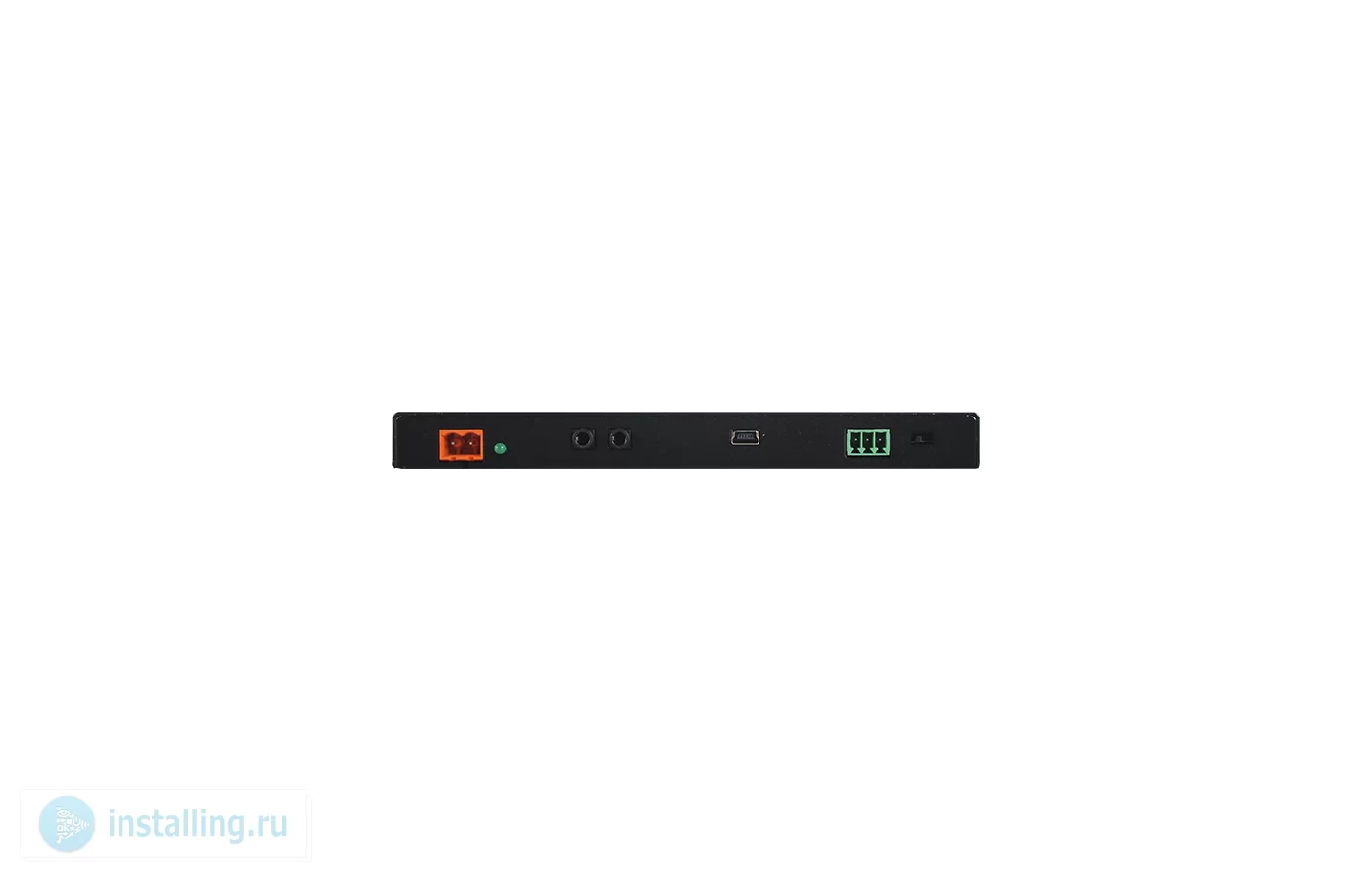

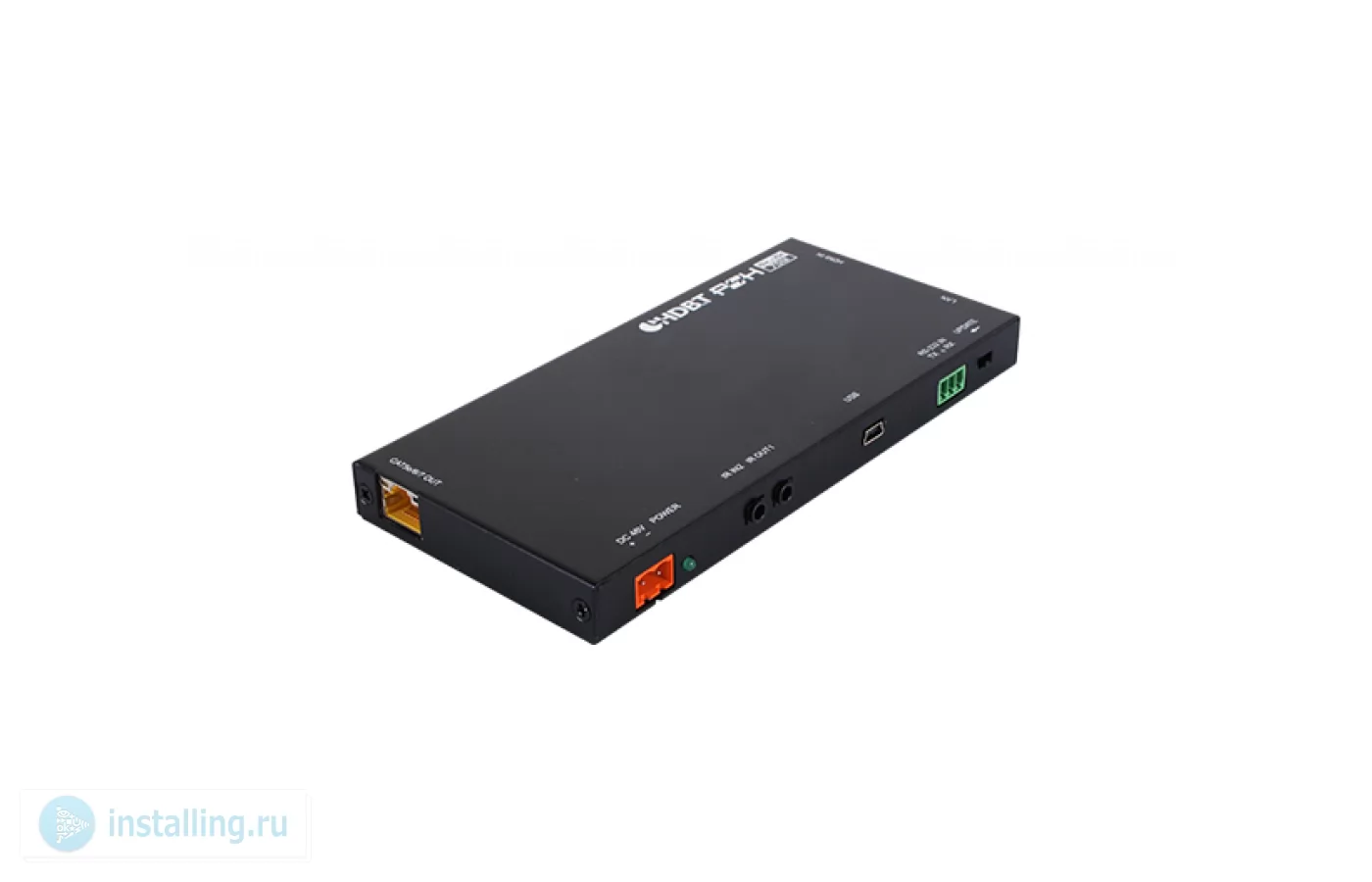

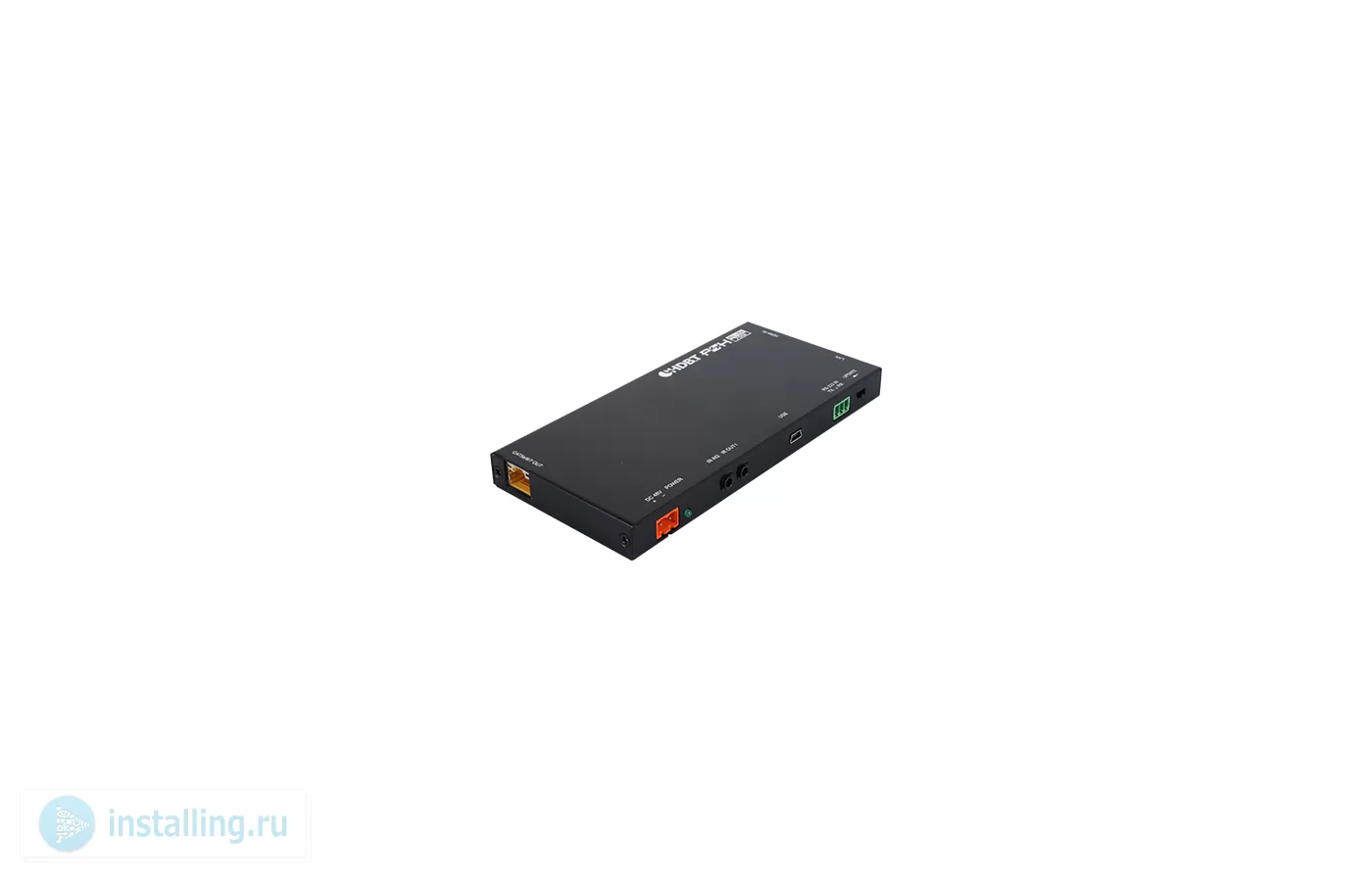

Передатчик сигналов Cypress CH-1528TX

CH-1528TX – передатчик сигналов HDMI 4K2K и USB 2.0 в витую пару с поддержкой PoE 48 В. Совместно с приемником CH-1528RX обеспечивает передачу несжатого аудио и видео вместе с сигналами USB по одному кабелю витой пары CAT5e/6/7 длиной до 100 метров. Прибор оснащен портами ИК и RS-232 для передачи управляющих сигналов, обеспечивает двунаправленное соединение по локальной сети, передачу сигналов USB 2.0 от компьютерных клавиатуры и мыши, что позволяет управлять устройством, подключенным к передатчику, со стороны приемника. Поддерживает HDBaseT 5Play™. Передатчик обеспечивает подачу питания 48 В по кабелю витой пары приемнику, который при этом не нуждается во внешнем источнике питания, что открывает дополнительные возможности для инсталляции. Прибор выполнен в компактном, ультратонком корпусе.

• Поддержка HDMI (включая 3D и разрешения 4K2K), совместимость с DVI
• Сквозная передача сигналов управления CEC
• Одновременная передача несжатых потоков аудио, видео и данных по одному кабелю витой пары CAT5e/6/7 длиной до 100 метров при разрешении 1080p; до 70 метров при разрешении 4K2K
• Поддержка HDBaseT 5Play™: передача сигналов аудио и видео HD-качества, Ethernet и управления (ИК+RS-232), питания по одному кабелю витой пары
• Поддержка разрешений видеосигнала до 4K2K (50/60 Гц, YUV 4:2:0) и соотношение сторон кадра 21:9
• Подача питания по кабелю витой пары PoC (Power over Cable) 48 В от передатчика (PSE) приемнику (PD)
• Порт USB 2.0 на мини-разъеме для подключения ноутбука/ПК. Совместимый приемник оборудован двумя портами USB 2.0 для подключения компьютерных клавиатуры и мыши, что позволяет управлять удаленным устройством, подключенным к передатчику
• Ультратонкий корпус для настенной установки, простой монтаж
• Совместимый приемник: CH-1528RX

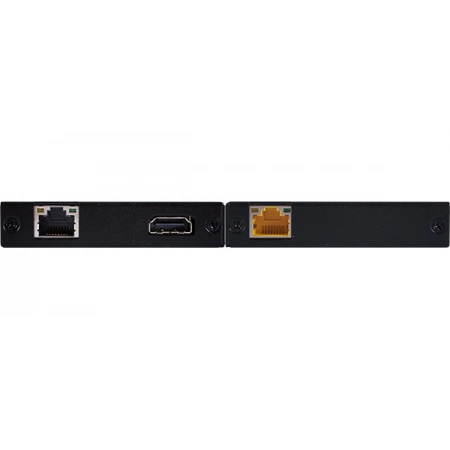

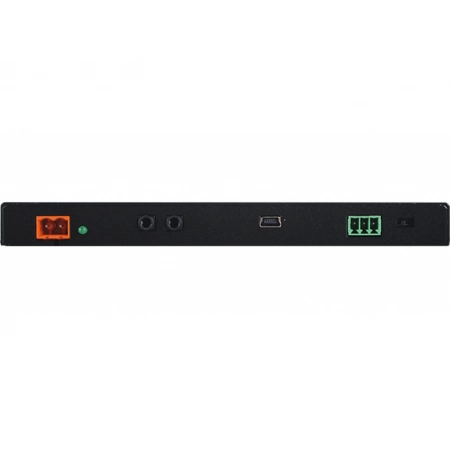

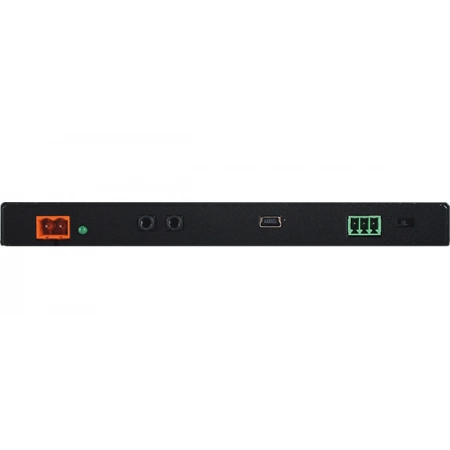

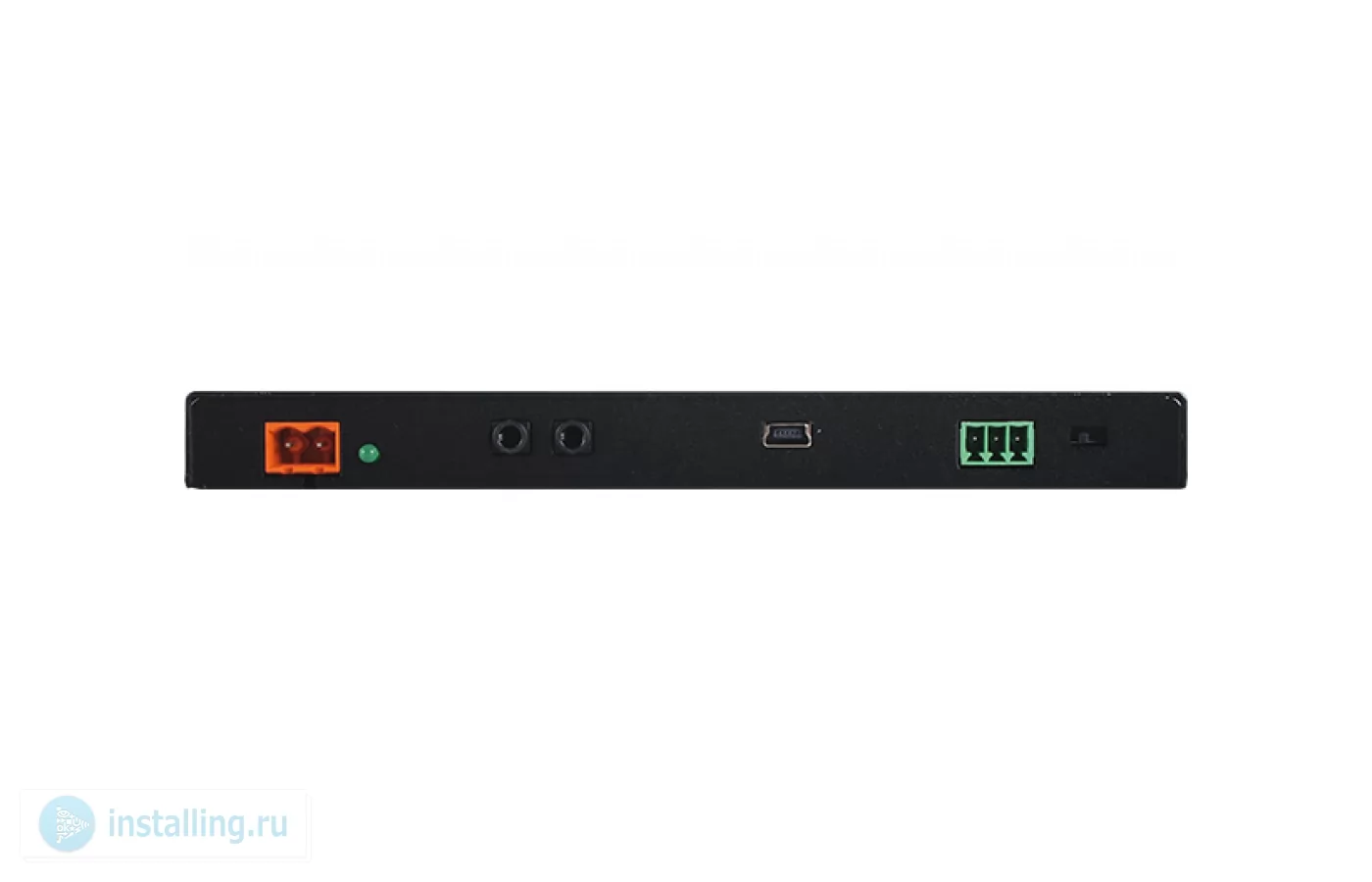

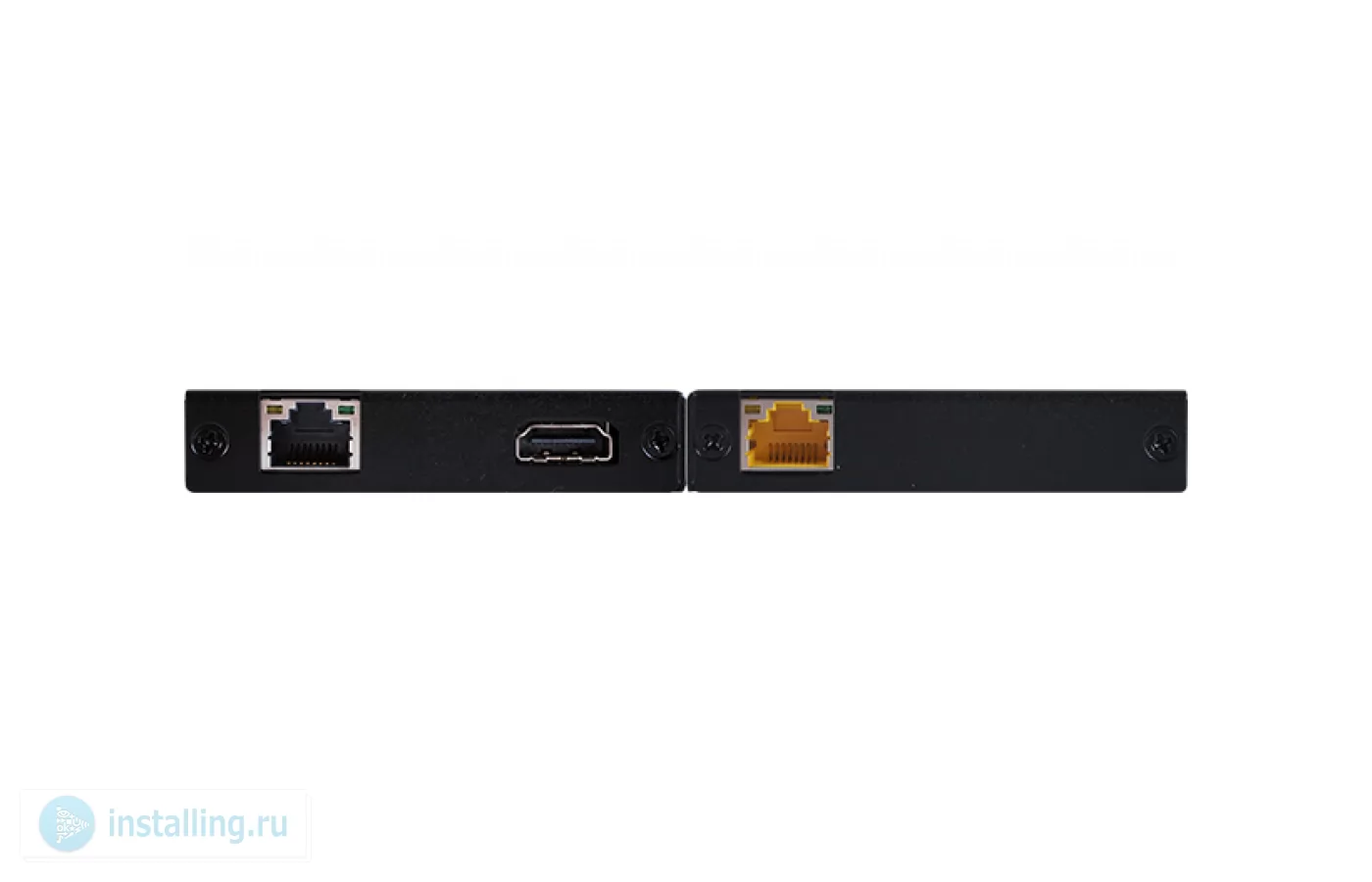

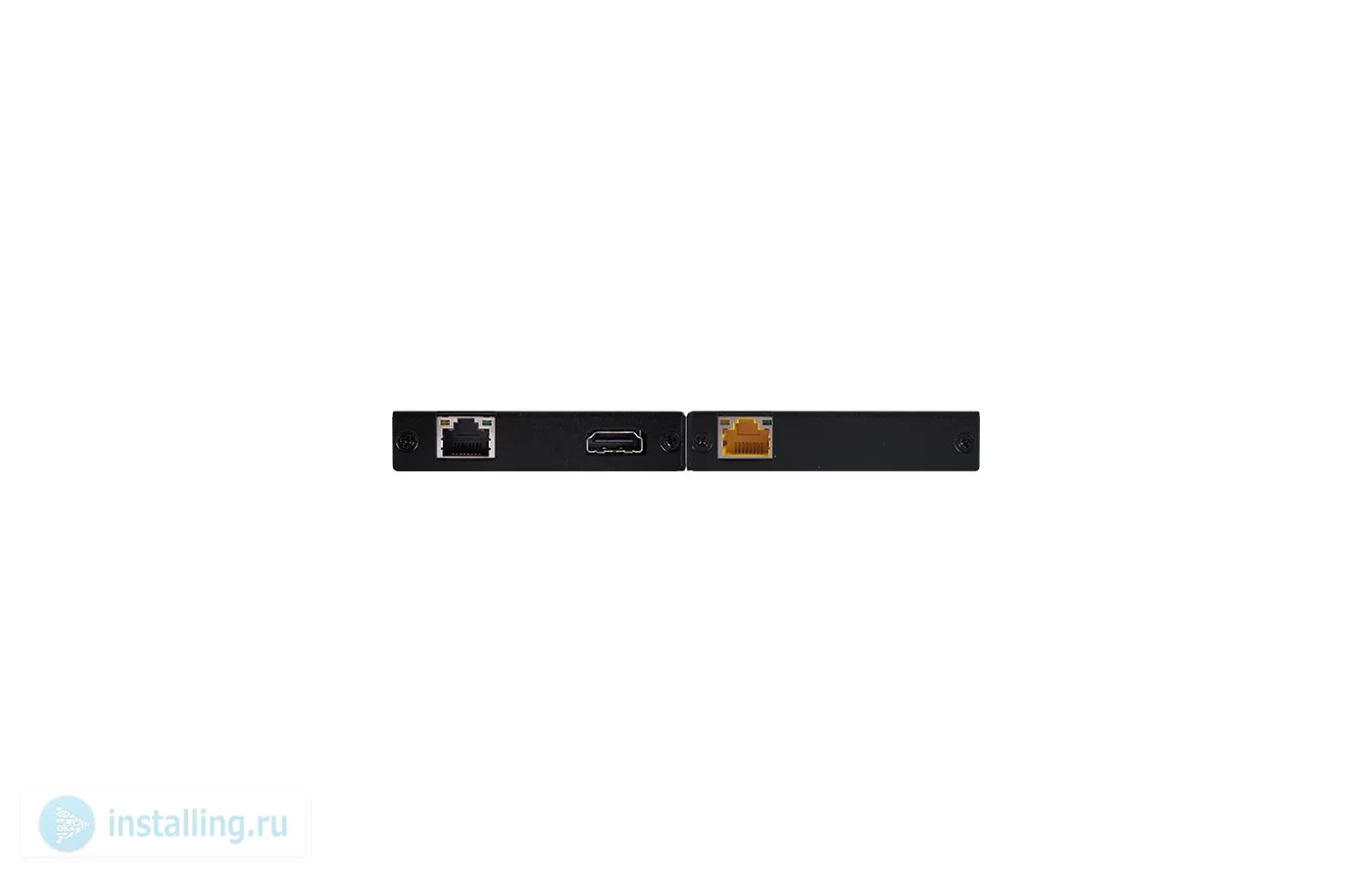

• Входы 1 – HDMI, тип «А» (розетка)
• 1 – внешний ИК приемник, разъем mJack 3,5 мм (розетка)
• 1 – RS-232, клеммный блок
• 1 – LAN, разъем RJ45 (розетка)
• Выходы 1 – витая пара CAT5e/6/7, разъем RJ45 (розетка)
• 1 – внешний ИК излучатель, разъем mJack 3,5 мм (розетка)
• 1 – USB, мини-разъем типа «B» (розетка)
• Пропускная способность (видео) 340 МГц / 10,2 Гбит/с
• Поддерживаемые разрешения от 480i до 4K2K (50/60 Гц, YUV 4:2:0)
• от VGA до WUXGA
• Длина кабеля HDMI (на вход) 10 м при разрешении 1080p, 8-/12-разрядный цвет
• 5 м при разрешении 4K2K
• Длина кабеля витой пары до 100 метров
• Диапазон частот ИК-сигналов 30-50 кГц
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Материал корпуса металл
• Цвет черный
• Рабочая температура 0… +40 °C
• Температура хранения -20… +60 °C
• Относительная влажность от 20 до 90% без конденсации
• Питание 48 В / 0,83 А (пост.)
• Потребляемая мощность 16,5 Вт
• Габаритные размеры (Ш x Г x В) 219 x 164,3 x 48 мм (с учетом разъемов)
• Масса 0,33 кг

• Питание приемника (PD) по кабелю витой пары 48 В от передатчика (PSE)
• Домашние развлекательные мультимедийные системы
• Учебные классы, аудитории
• Демонстрационные стенды, презентационные залы
• Конференц-залы, переговорные комнаты
