860 – генератор и анализатор сигнала HDMI 2.0 разрешением до 4К/60 (4:4:4), поддержка HDCP 1.4 и 2.2, EDID. Имеется 88 встроенных разрешений и 55 тестовых изображений, могут генерироваться до 8 каналов аудио с широким диапазоном частот и уровней сигнала.
Основные особенности- Максимальное поддерживаемое разрешение 4K 60?Гц (4:4:4)
- Соответствует HDMI 2.0, DVI 1.0 и HDCP 1.4/2.2
- Пропускная способность тракта HDMI на входе и выходе – 18?Гбит/с (6?Гбит/с на графический канал)
- Производит анализ пакетов данных HDMI
- Анализирует и контролирует HDCP 1.4 и 2.2
- Анализирует и эмулирует EDID-данные, включая SCDC
- Производит анализ входных аудиосигналов
- Поддерживает сквозную передачу HDR, также может подвергать анализу
- Генерирует тестовые сигналы HDMI разрешением до 4096x2160/60 (4:4:4), 8 бит
- Выходные разрешения VGA: 350p, 480p, 576p, 720p, 1080i, 1080p, 640x480, 800x600, 1024x768, 1280x1024, 1366x768, 1400x1050, 1440x900, 1600x900 (Reduced Blanking; RB), 1600x1200, 1680x1050, 1920x1200 (RB), 2048x1080p
- Выходные разрешения HDMI: 350p, 480p, 576p, 720p, 1080i, 1080p, 640x480, 800x600, 1024x768, 1280x1024, 1366x768, 1400x1050, 1440x900, 1600x900 (RB), 1600x1200, 1680x1050, 1920x1200 (RB), 3G4K, 6G4K
- Позволяет использовать пользовательские настроечные таблицы разрешением 640x480 и 1920x1080
- Вход и выход аналогового стерео
- Генератор синусоидального сигнала формата LPCM (до 8 каналов)
- Управление: с передней панели кнопками, через интерфейс RS-232, протоколу Telnet и по ИК

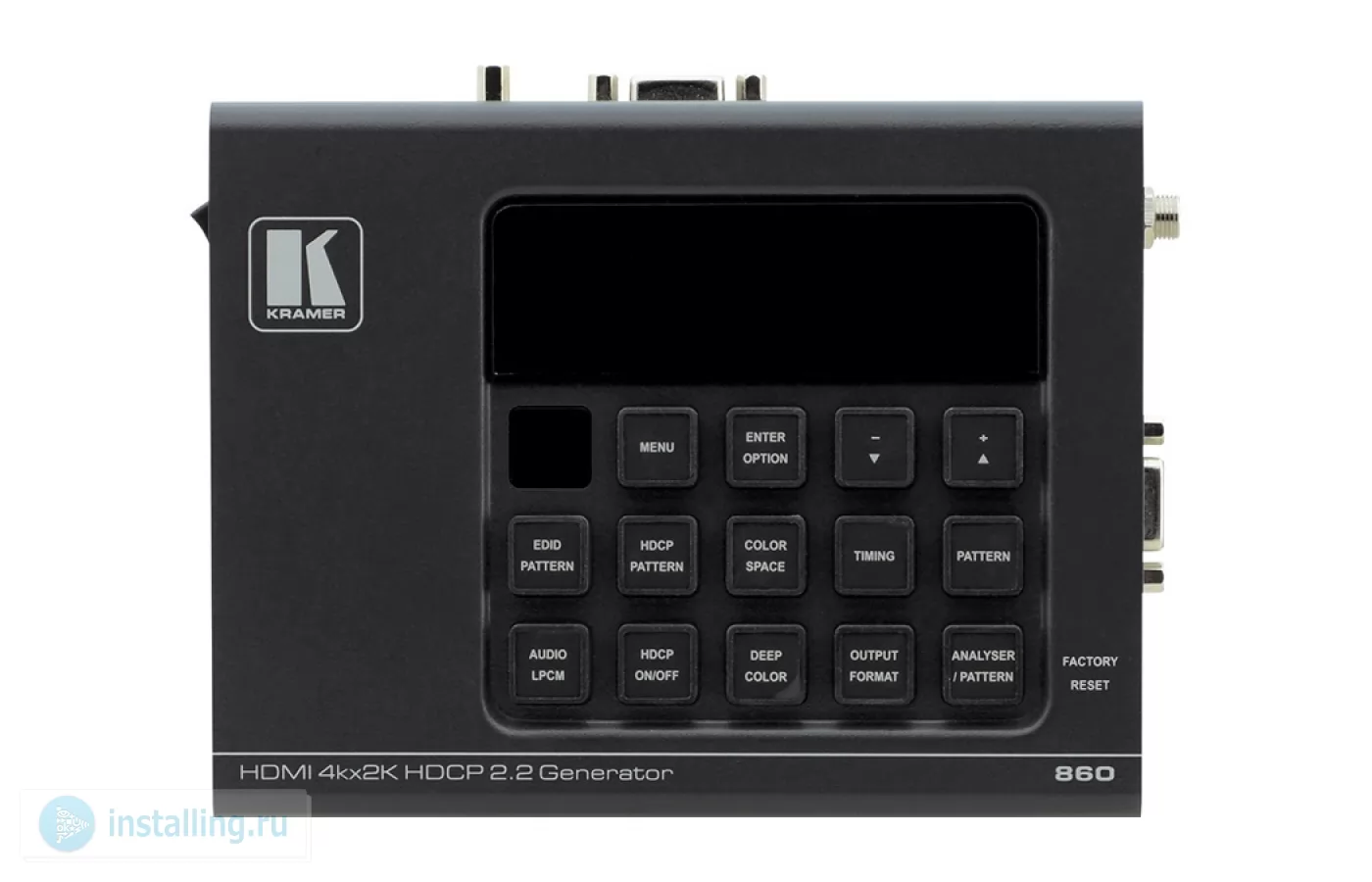

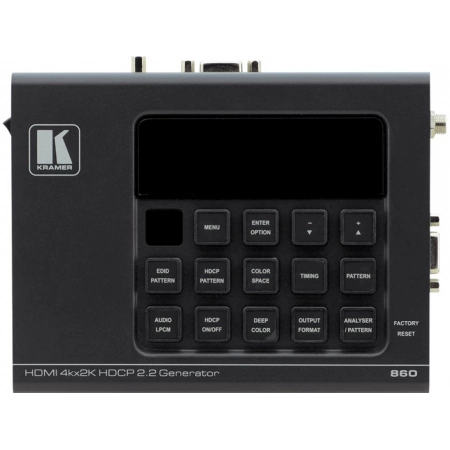

- OLED-дисплей для вывода текущей системной информации в режиме реального времени
- Подробное экранное меню
- Обновление прошивки и загрузка настроечных таблиц по USB
- Портативный прибор малого размера

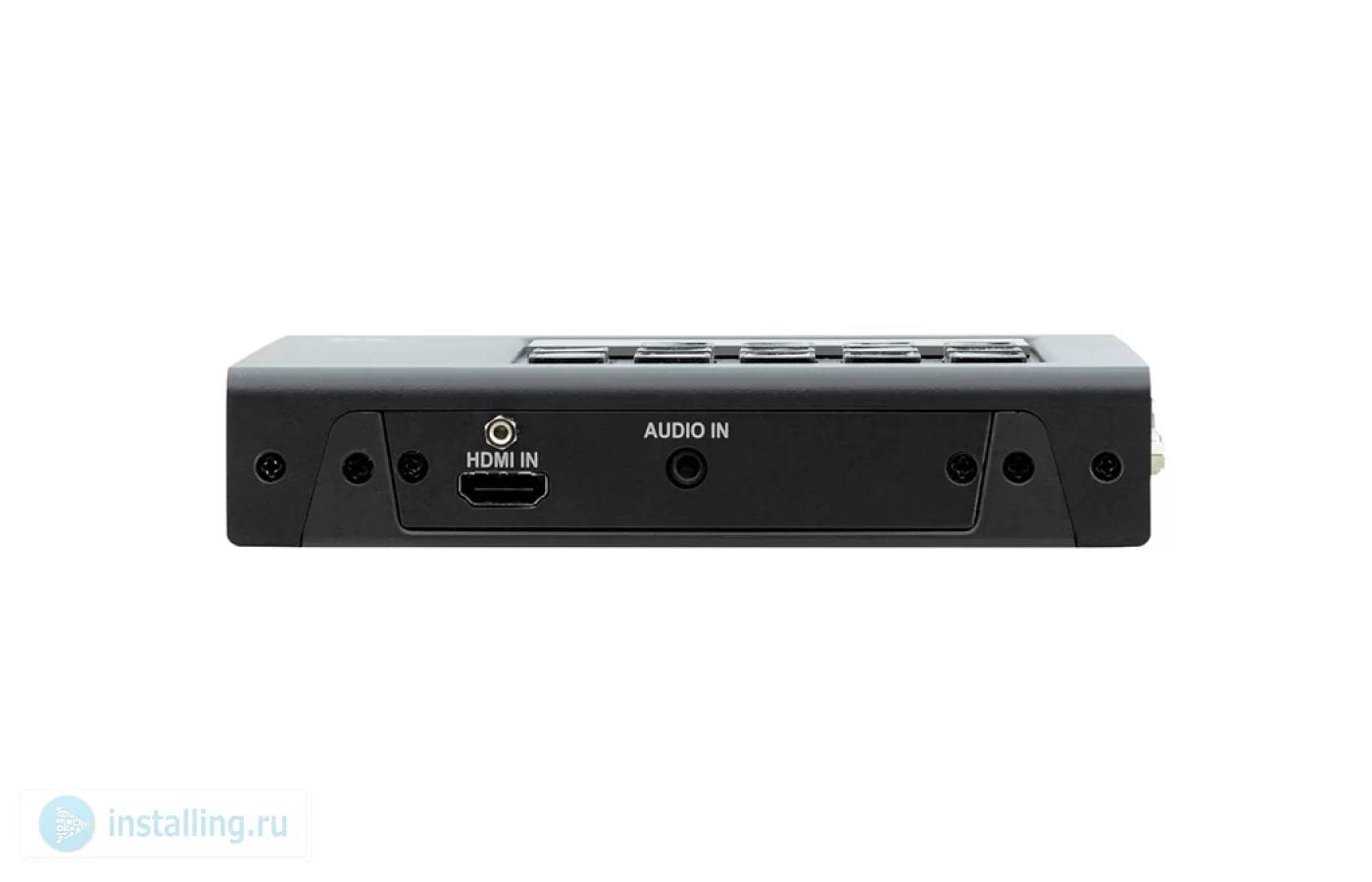

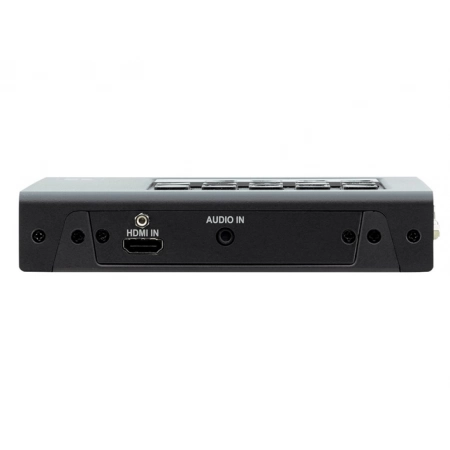

Технические характеристики- Входы 1 – HDMI, тип A (розетка)
- 1 – небалансное аудиостерео, разъем miniJack 3,5 мм (розетка)

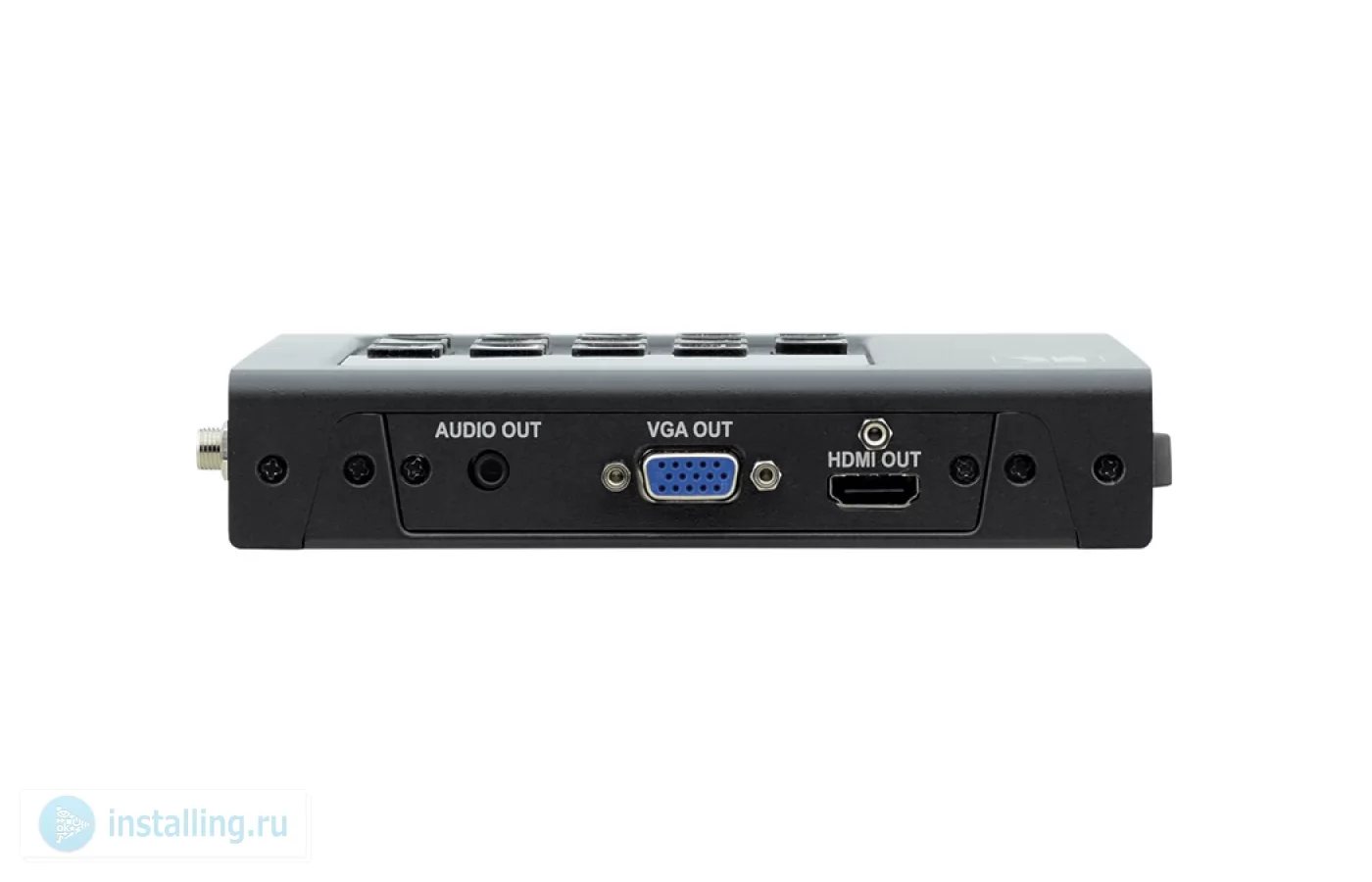

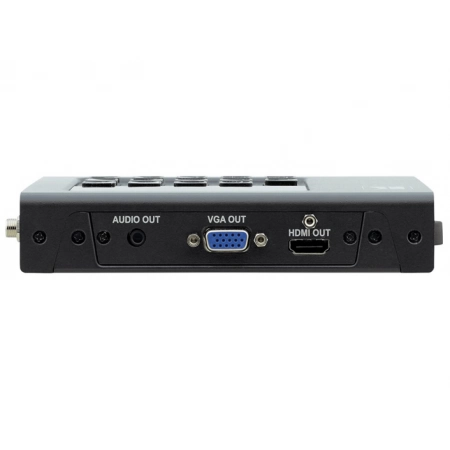

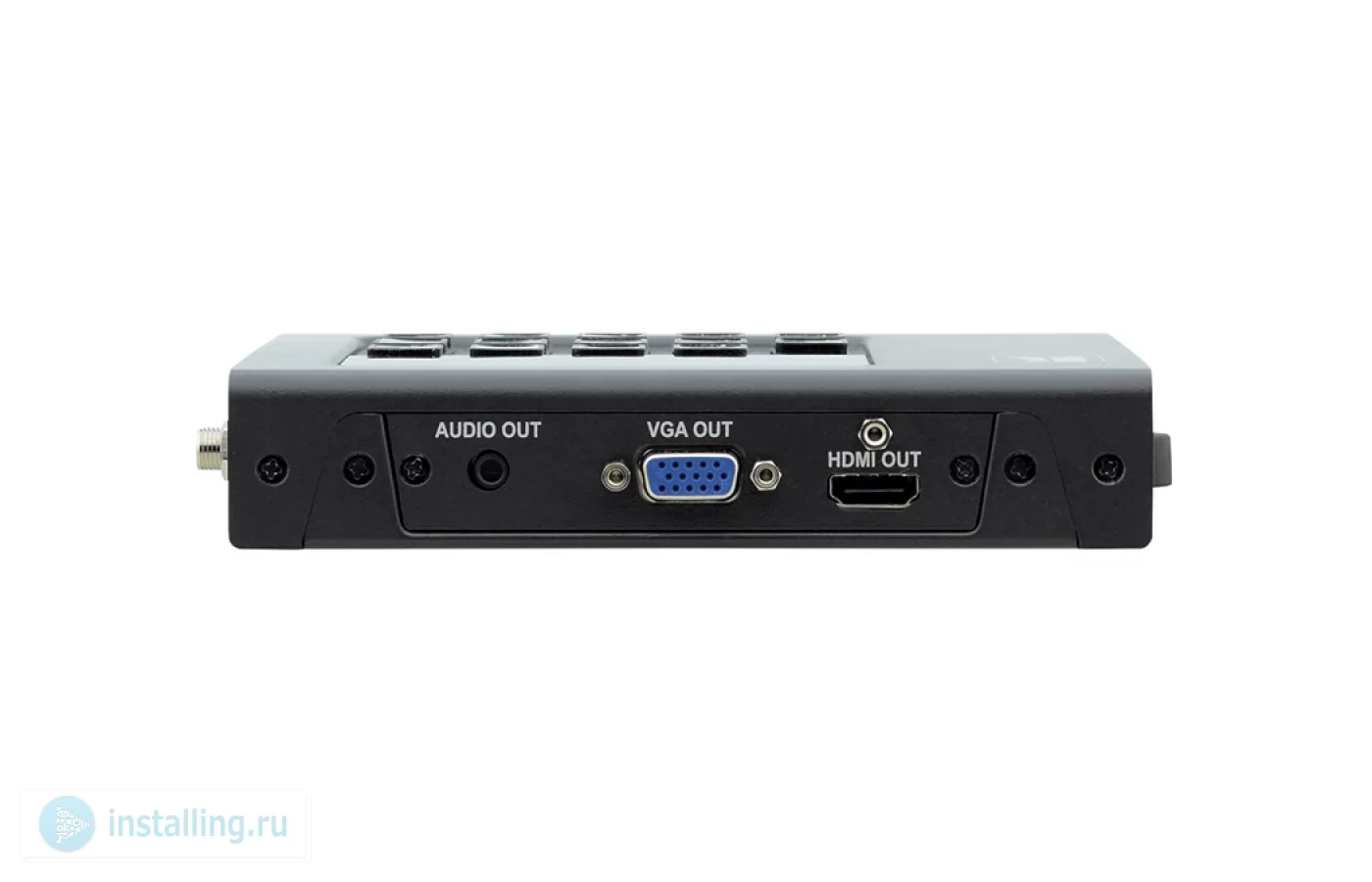

- Выходы 1 – HDMI, тип A (розетка)
- 1 – VGA, разъем D-sub HD15 (розетка)
- 1 – небалансное аудиостерео, разъем miniJack 3,5 мм (розетка)

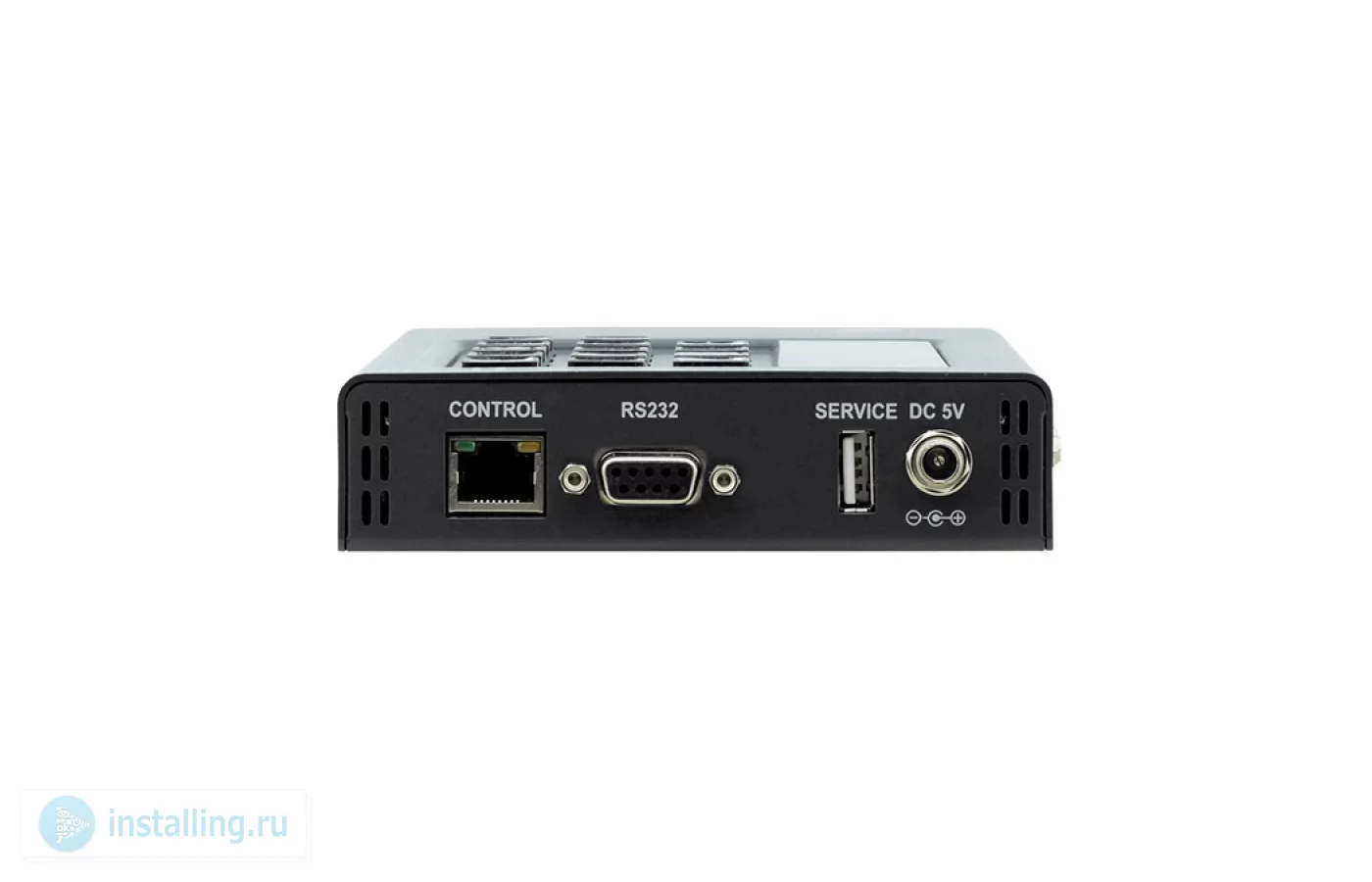

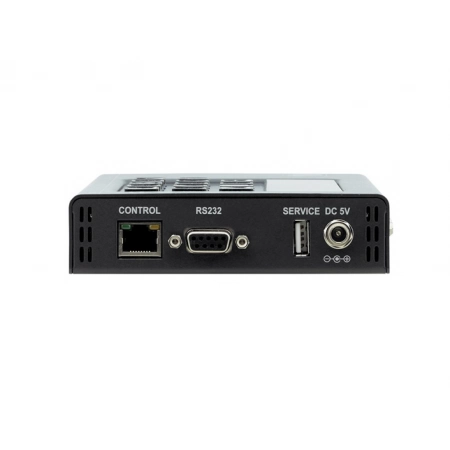

- Порты 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-sub DB9 (розетка)
- 1 – USB-A (сервисный)
- Пропускная способность 18?Гбит/с (6?Гбит/с на графический канал)
- Поддержка HDMI вплоть до HDMI 2.0 и HDCP 2.2
- Управление кнопки на корпусе и OLED-дисплей, экранное меню, RS-232, ИК, Ethernet
- Защита от электростатических разрядов ±8?кВ (воздушный разряд)
- ±4?кВ (контактный разряд)
- Питание 5.2 В, 4 А
- Энергопотребление 5 В, 1.6 А
- Габаритные размеры (ШxГxВ) 165 x 132 x 30 мм
- Масса 0,8 кг
В комплекте- Прибор 860 – 1 шт.
- ИК-пульт ДУ – 1 шт.
- Блок питания (5.2?В, 4?А) – 1 шт.
- Краткое руководство пользователя
Сфера применения- Универсальный инструмент тестирования для инсталлятора и интегратора
- Тестирование возможностей источника HDMI-сигнала и дисплея
- Обнаружение ошибок идентификации в отображения UHD-контента / SCDC
- Отладка оборудования различных производителей
- Чтение, запись, копирование EDID-блока
- Проверка совместимость с HDCP
- Тестирование оборудования
- R&D
