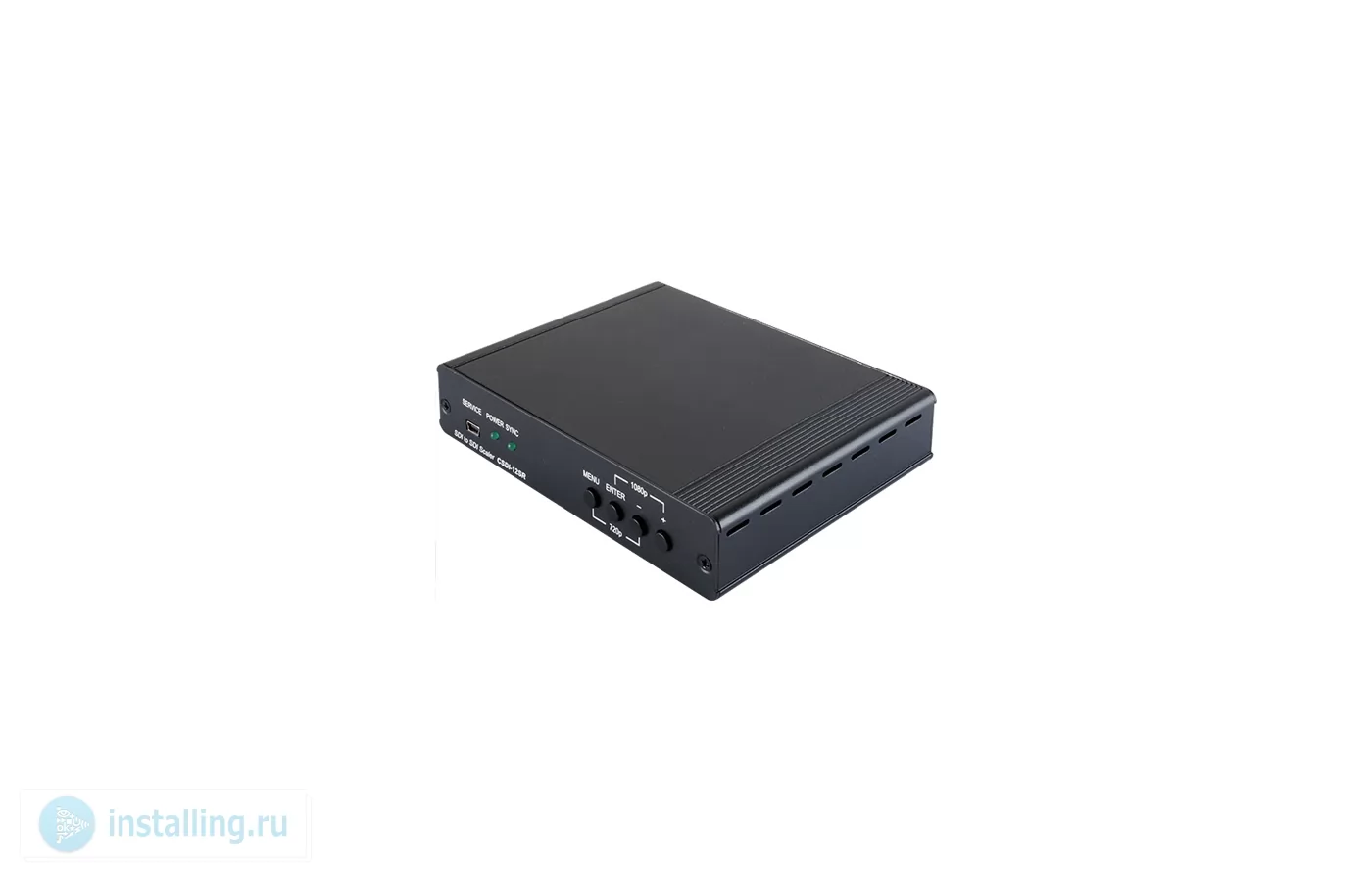

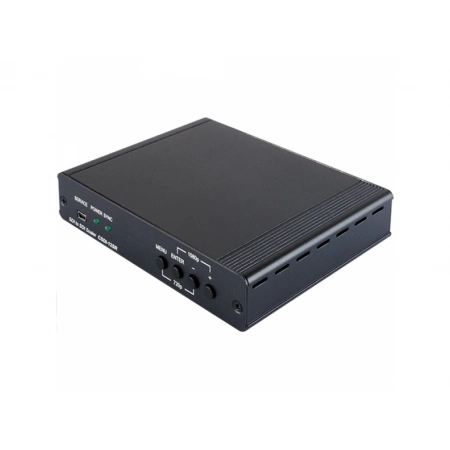

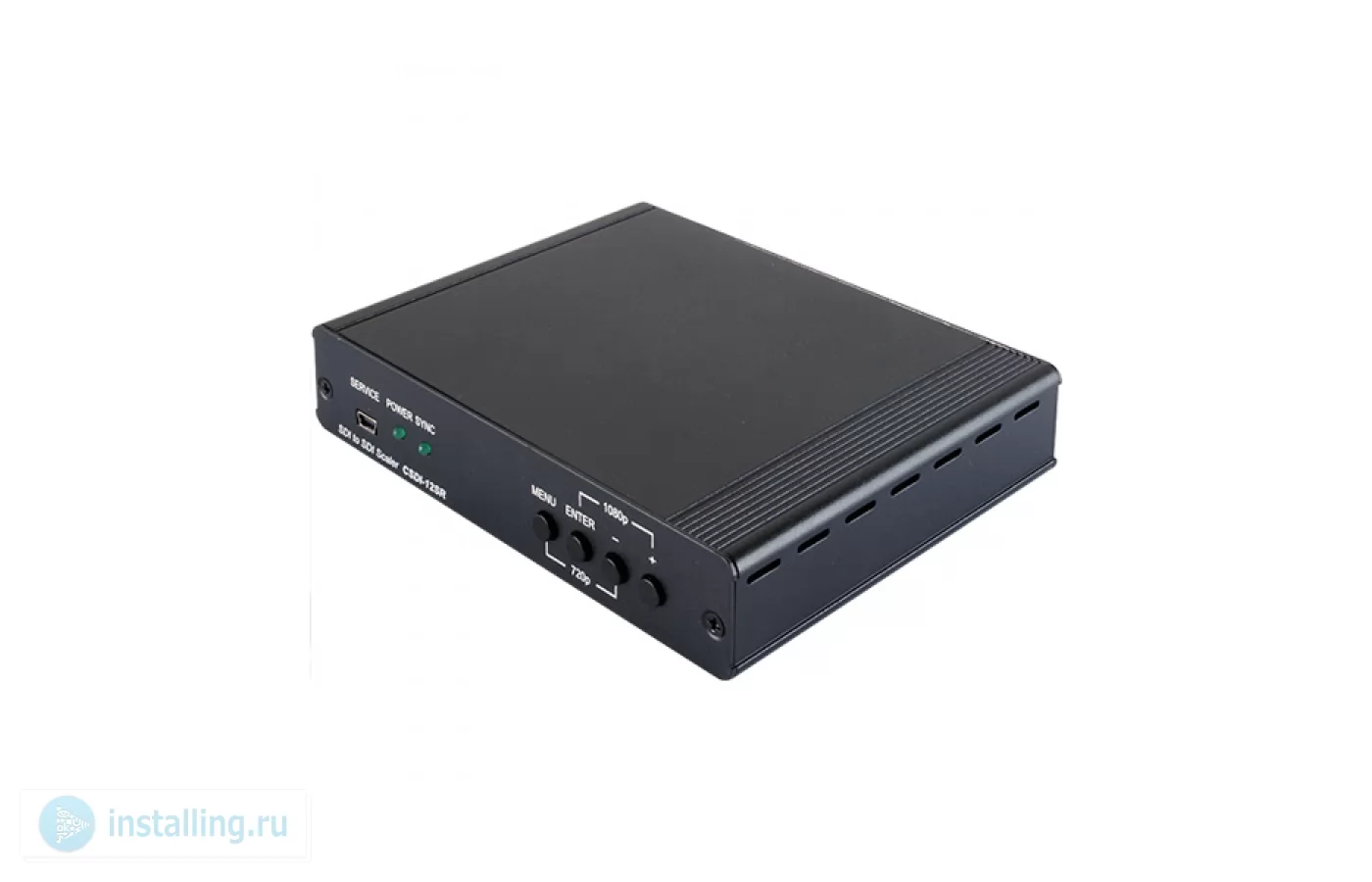

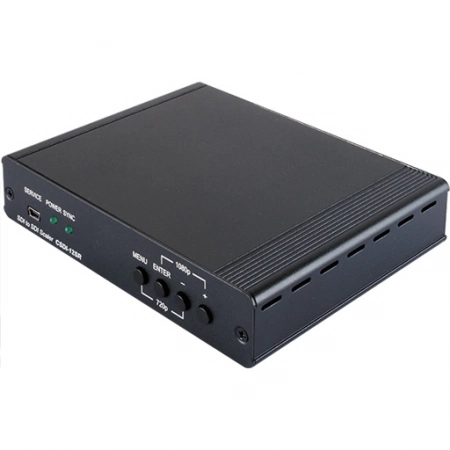

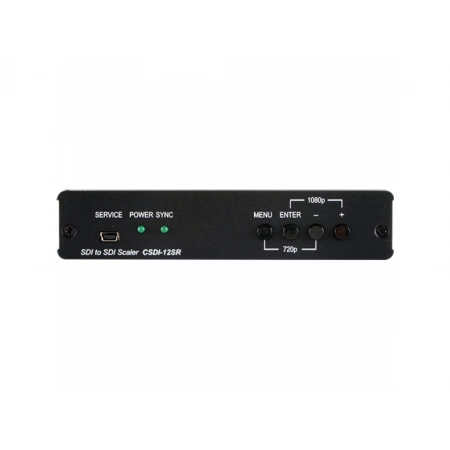

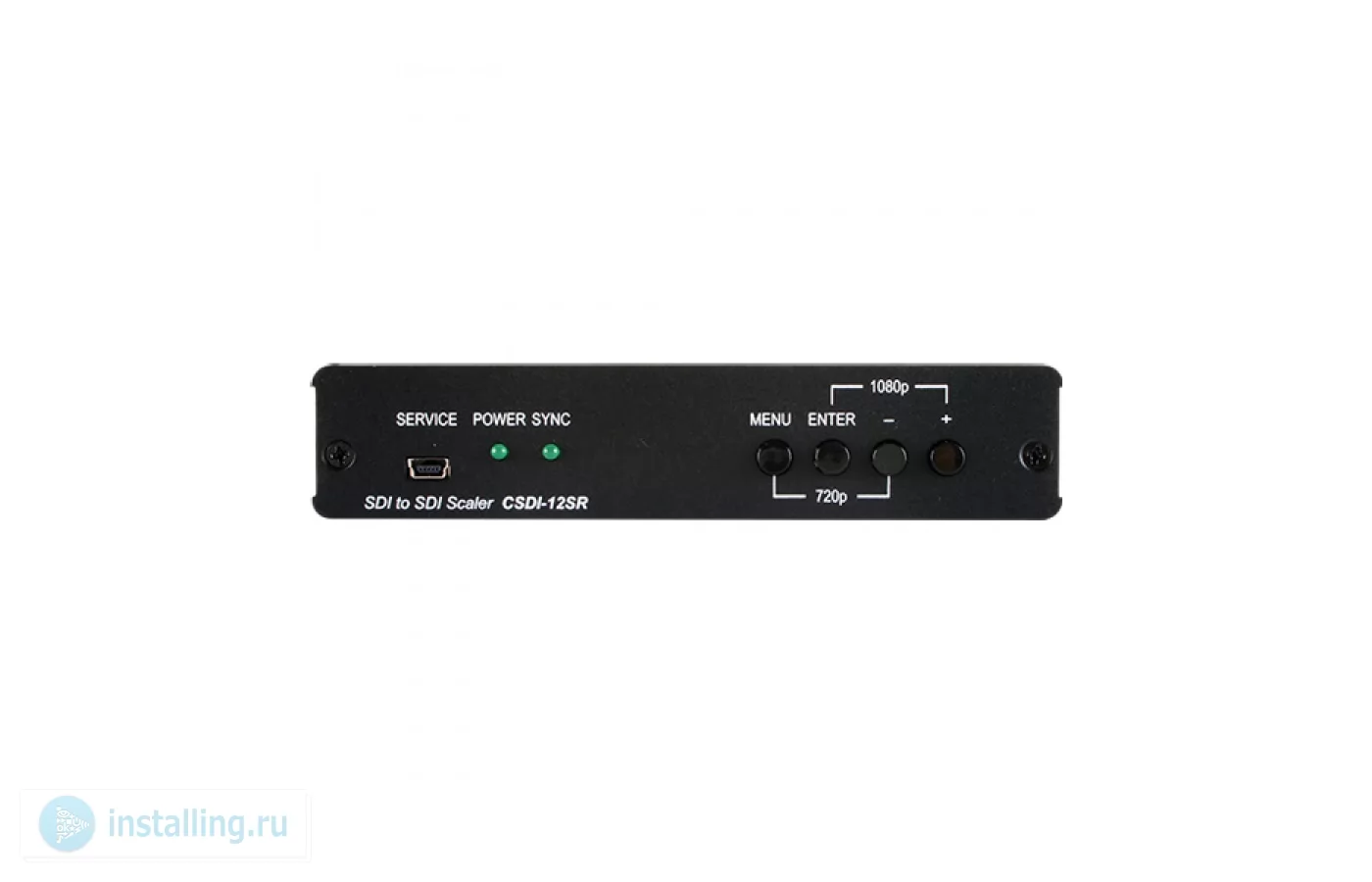

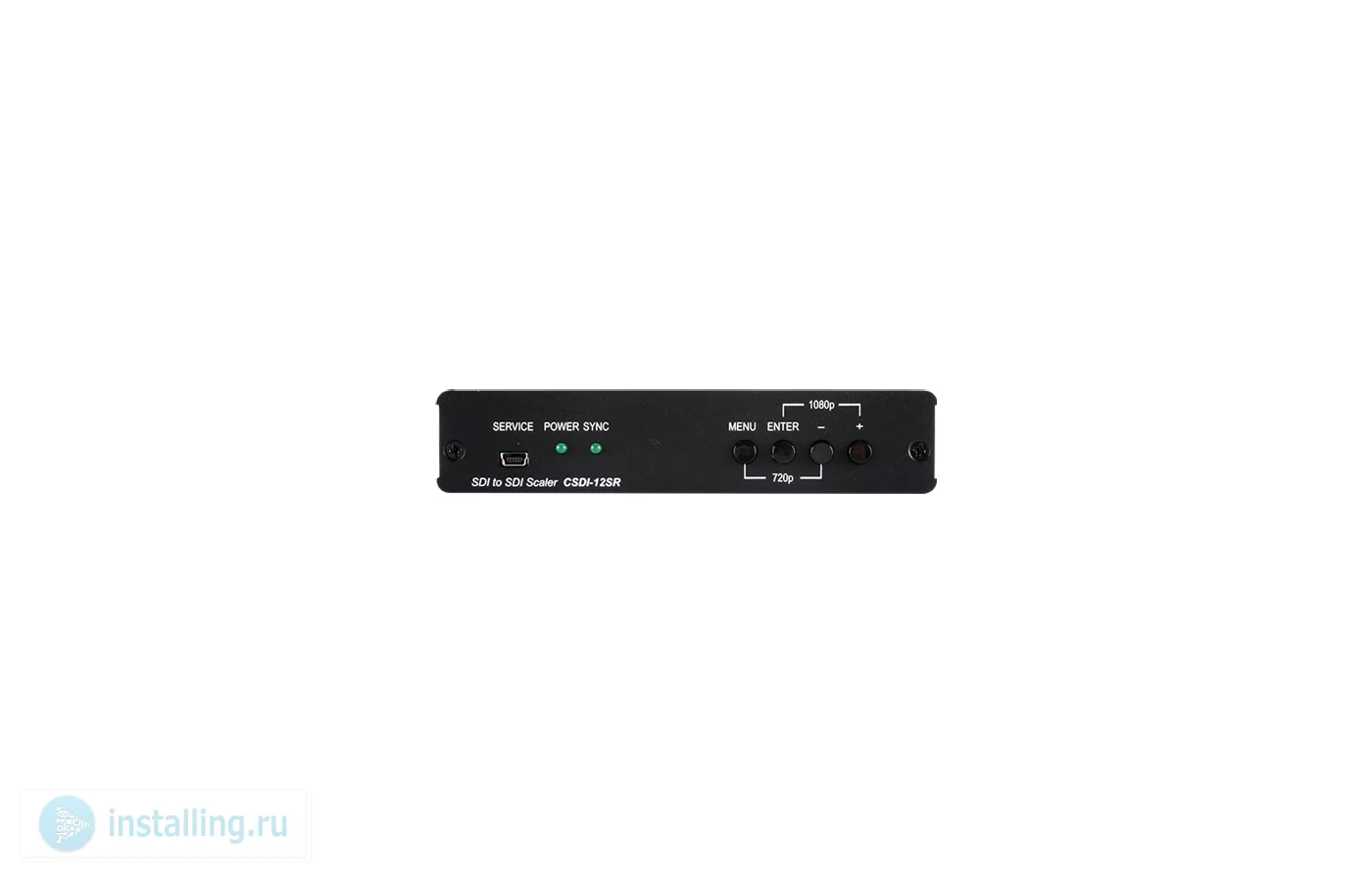

Масштабатор-распределитель Cypress CSDI-12SR

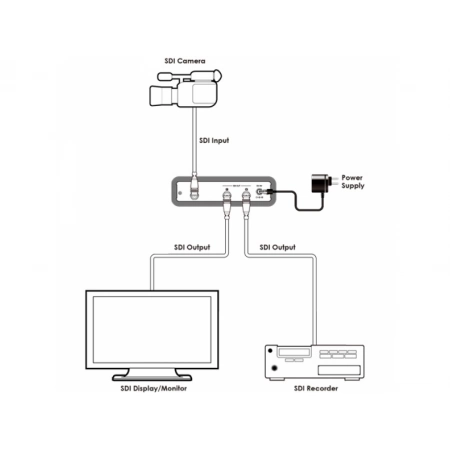

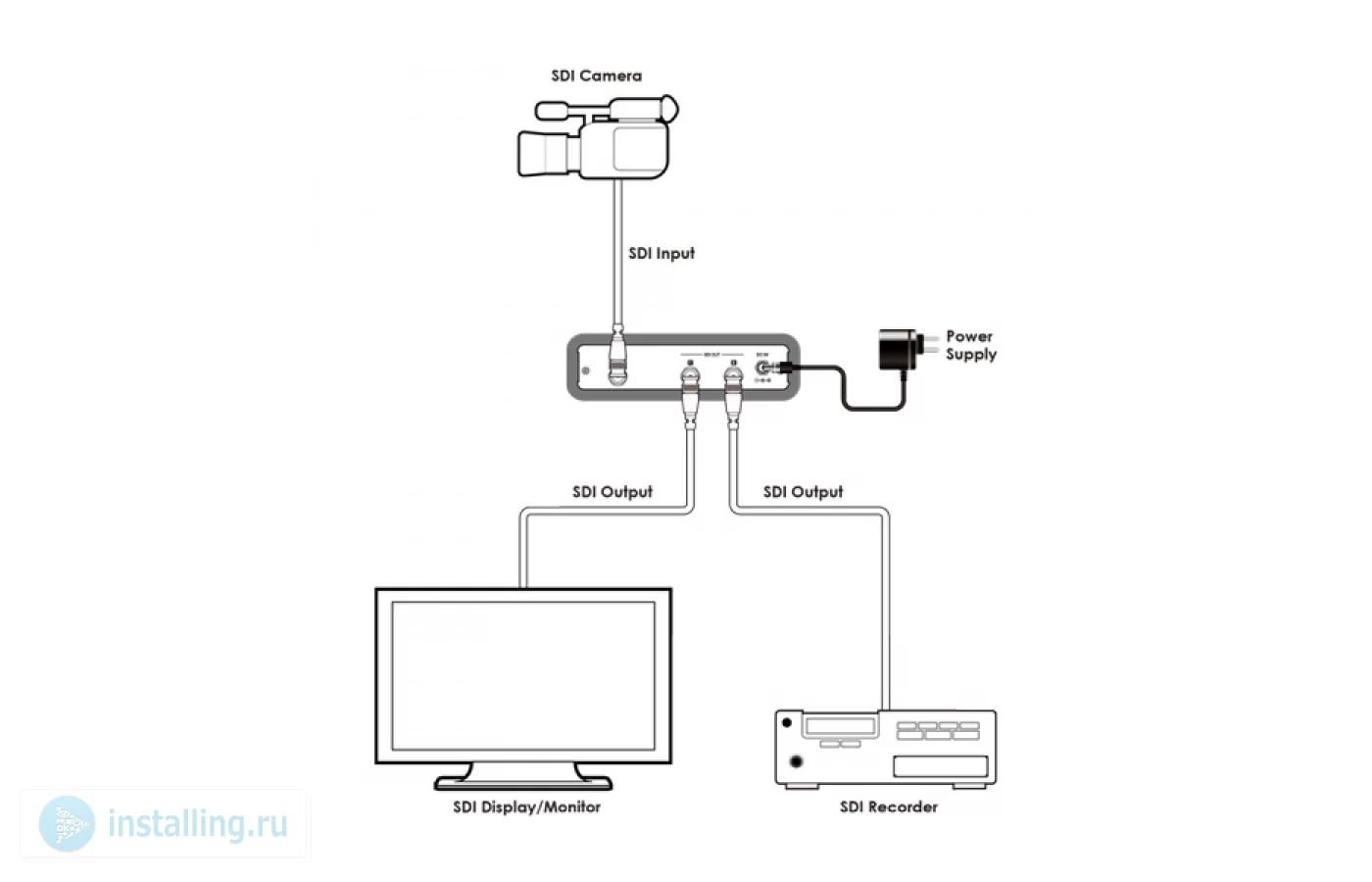

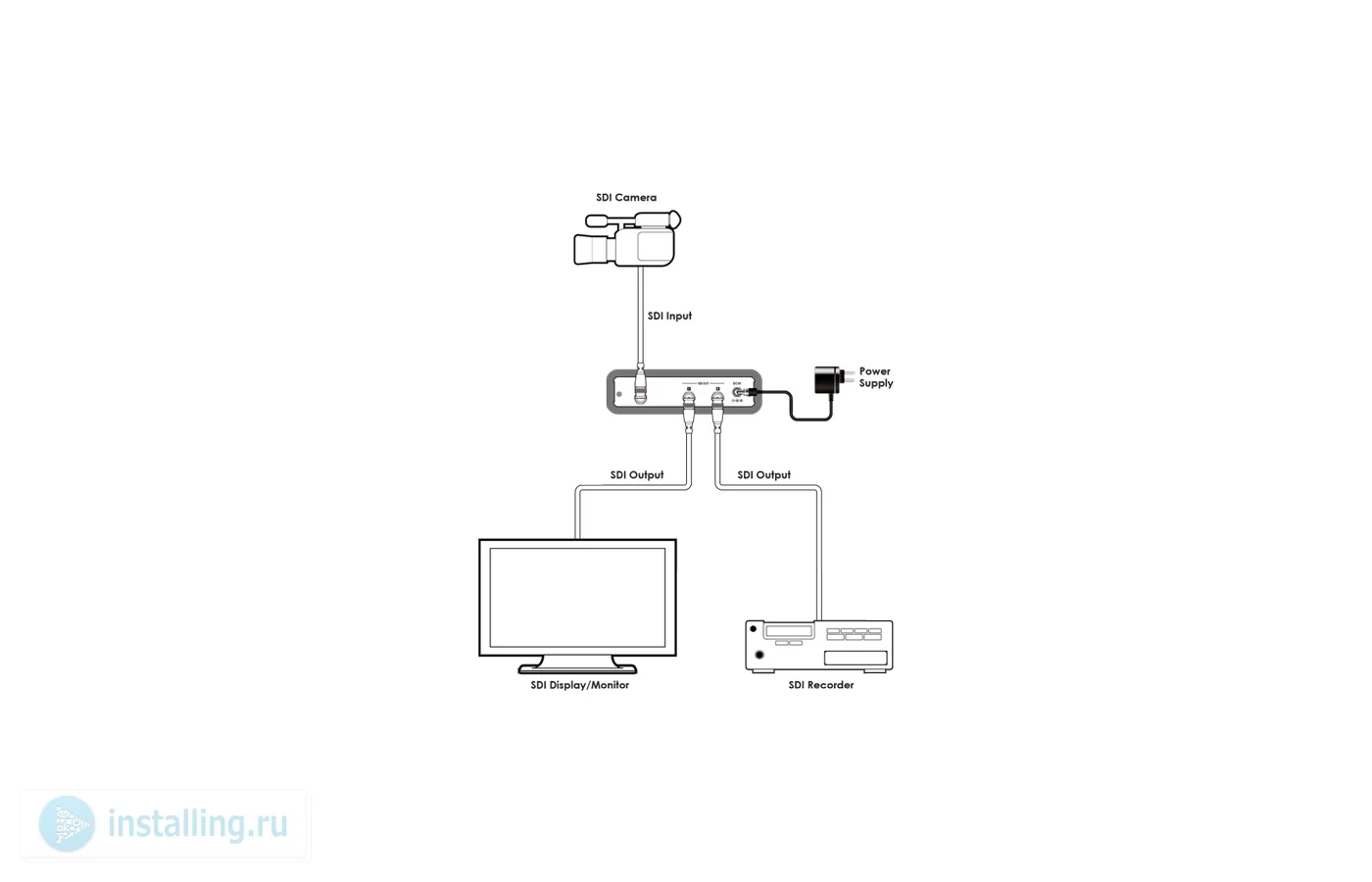

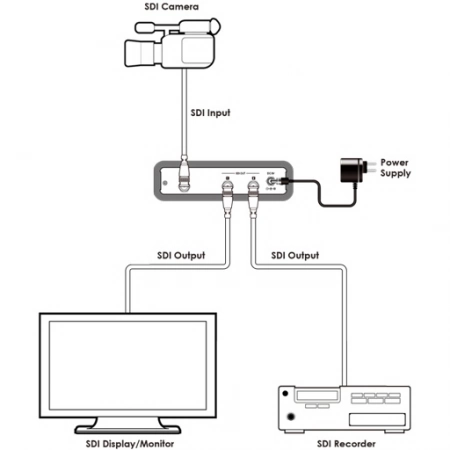

CSDI-12SR – масштабатор-распределитель 1:2 сигналов SD/HD/3G-SDI (BNC) разрешением до 1080p/60, поддержка до восьми эмбедированных аудиоканалов с частотой дискретизации до 48 кГц. Позволяет масштабировать сигнал SDI в один из трех стандартов интерфейса, распределять его на два принимающих устройства. Поддерживаются стандарты SMPTE 259M-C, SMPTE 292M, SMPTE 424M/425M-A, 8 бит. Расстояние передачи сигнала: до 100 м при 3G-SDI, 200 м – HD-SDI, 300 м – SD-SDI.

• Один вход и 2 выхода масштабируемого сигнала SDI
• Масштабирует сигналы SD-SDI, HD-SDI, 3G-SDI в любой формат SDI, автоопределение типа входного сигнала
• Скорость потока SDI: 2,970 Гбит/с и 2,970/1,001 Гбит/с; 1,485 Гбит/с и 1,485/1,001 Гбит/с; 270 Мбит/с
• Поддерживаемые стандарты SDI: SD-SDI (SMPTE 259M-C), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M/425M-A)
• Передает до 8 каналов встроенного звука с частотой дискретизации до 487nbsp;кГц
• Дальность передачи видеосигнала: 100 м для 3G-SDI, 200 м для HD-SDI и до 300 м для SD-SDI

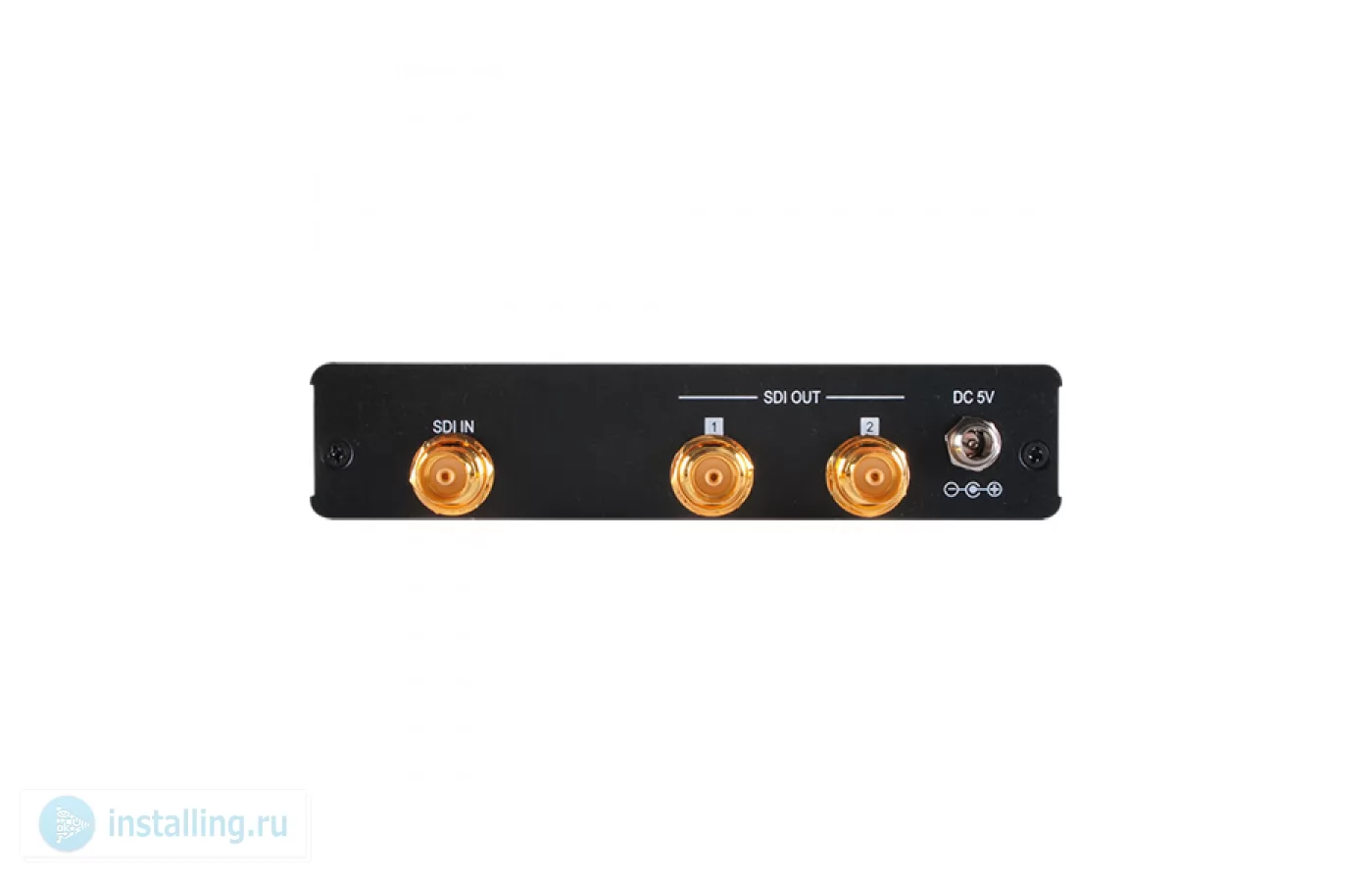

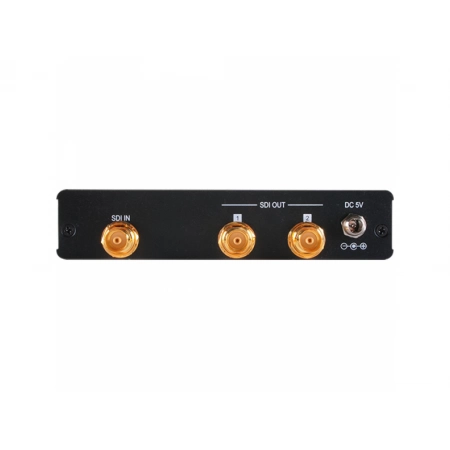

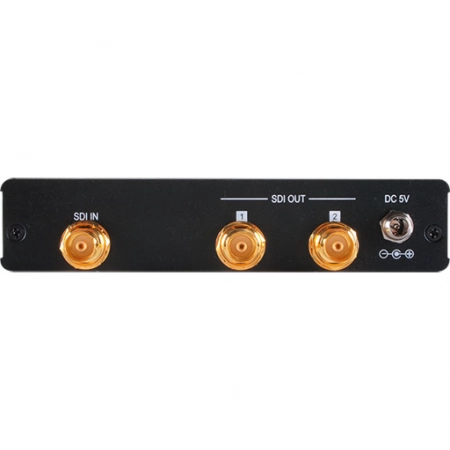

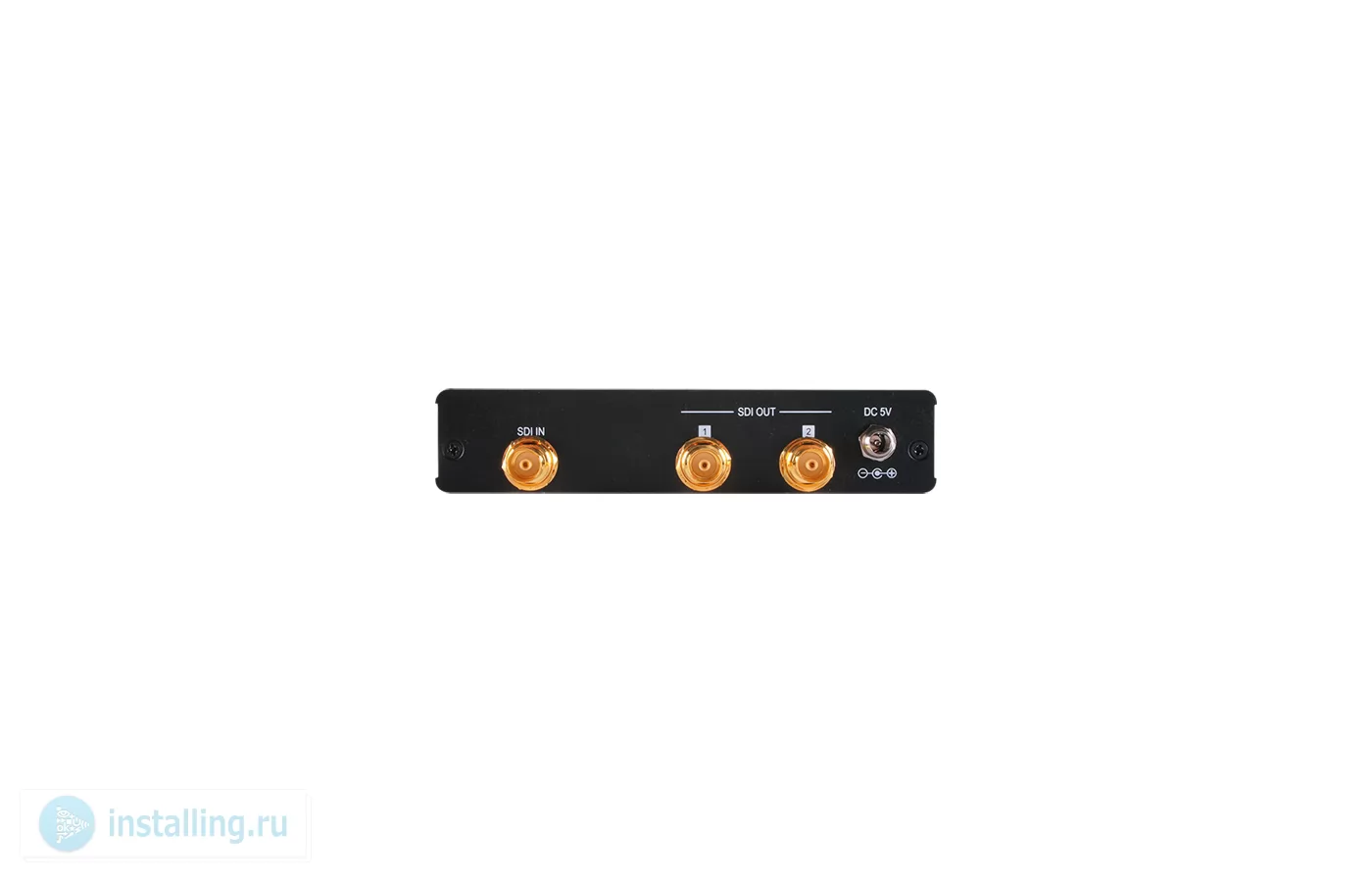

• Входы 1 – SD/HD/3G-SDI, разъем BNC (розетка)
• Выходы 2 – SD/HD/3G-SDI, разъем BNC (розетка)

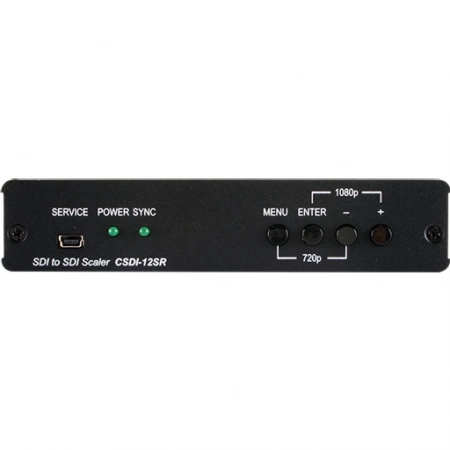

• Порты 1 – USB (сервисный), разъем mini-B (розетка)
• Полоса пропускания видеосигнала 148,5 МГц / канал
• Поддерживаемые тайминги SDI SMPTE 259M-C: 270 Мбит/с
• SMPTE 292M: 1,485 Гбит/с и 1,485/1,001 Гбит/с
• SMPTE 424M/425M-A: 2,970 Гбит/с и 2,970/1,001 Гбит/с
• Поддерживаемые разрешения до 1080p60
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Диапазон рабочих температур 0... +40 °С
• Диапазон температур хранения -20... +60 °С
• Относительная влажность от 20 до 90% без конденсации
• Питание 5 В, 2.6 А
• Габаритные размеры (ШxГxВ) 145 х 131 х 30 мм (с учетом разъемов)
• Масса 0,354 кг

В комплекте

• Масштабатор CSDI-12SR – 1 шт.
• Блок питания (5 В, 2.6 А) – 1 шт.
• Руководство пользователя
