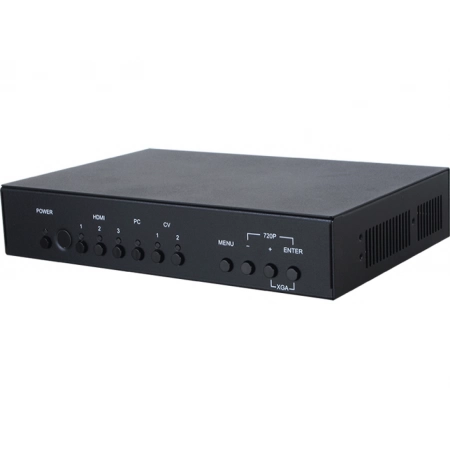

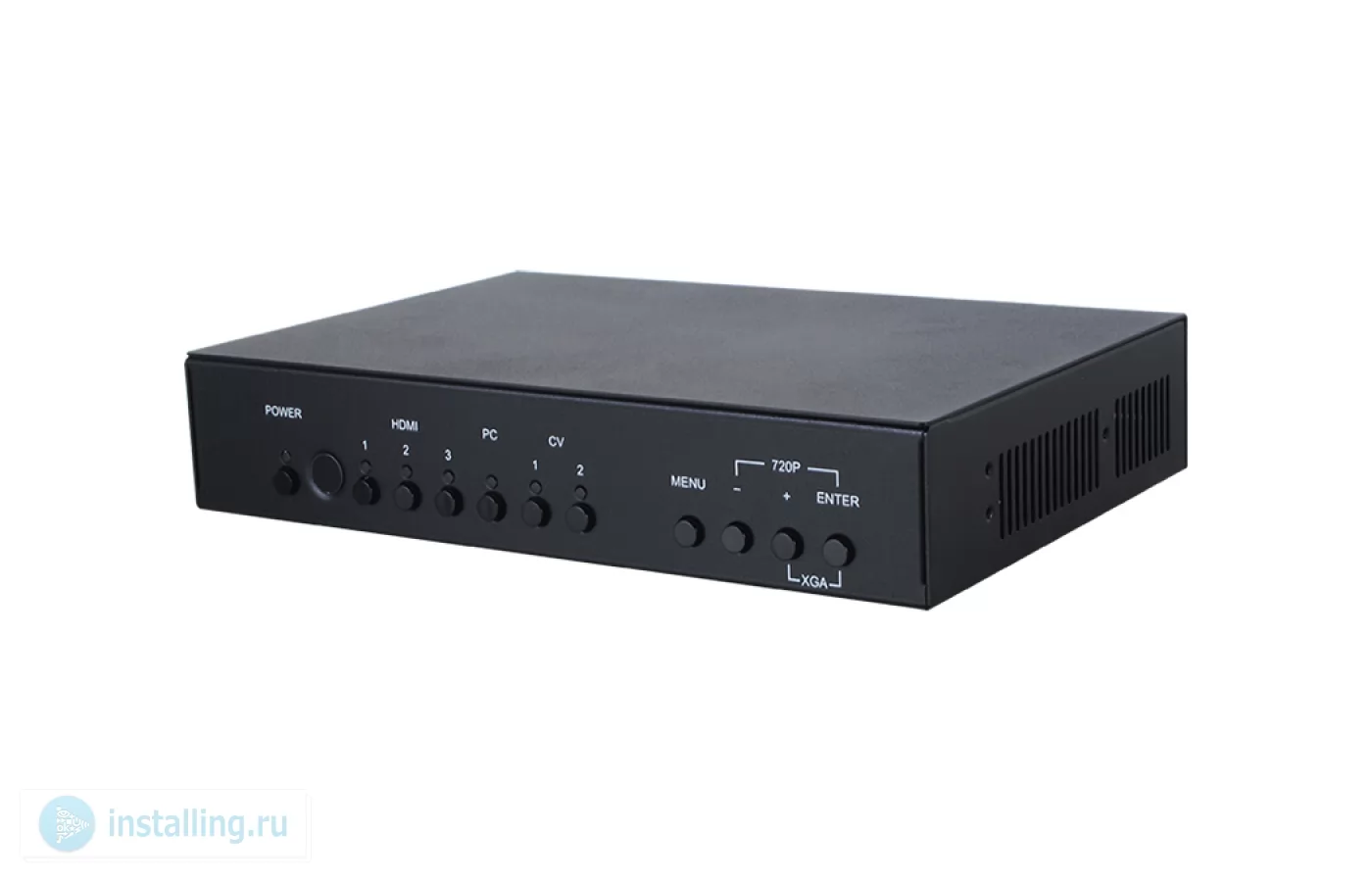

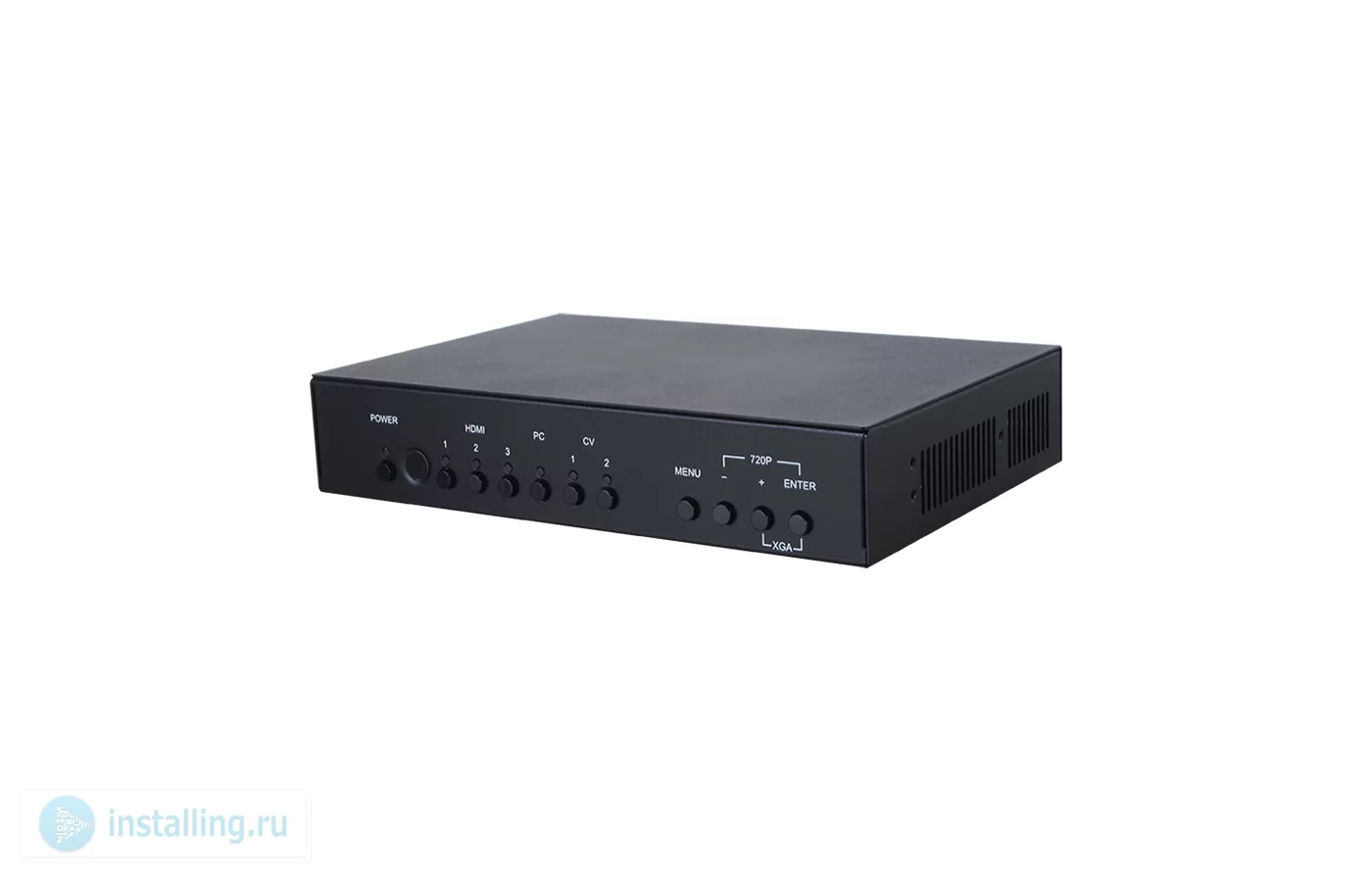

CSC-5500R – масштабатор/автоматический коммутатор аналоговых и цифровых сигналов в сигналы HDMI с поддержкой аудио, позволяет подключать многочисленные источники аналогового и цифрового видеосигнала к устройствам отображения с интерфейсом HDMI. Параллельно с выходом HDMI есть выход аналогового стерео и цифрового S/PDIF аудио. Из меню масштабатора можно регулировать уровень громкости выходов аудио и подстраивать выходное изображения. Поддерживает выходное разрешение сигналов до 1080p.
Основные особенности- Коммутирует сигнал с одного из входов (2xCV, VGA, 3xHDMI) на один выход HDMI
- Имеет функцию поиска активного входа при потере сигнала и автоматического переключения на последний активный/подключенный вход
- Работает с сигналами HDMI и DVI
- Выходные разрешения — до 1080p/WUXGA (RB)
- Использует трехмерный алгоритм деинтерлейсинга, трехмерный гребенчатый фильтр и фильтр шумоподавления при обработке композитных сигналов
- Производит конвертацию частоты кадров
- Быстрое переключение между разрешениями при помощи «горячих» кнопок
- Производит аналого-цифровое (АЦП) и цифро-аналоговое преобразование (ЦАП) аудиосигналов, эмбеддирование и деэмбеддирование звука
- Предоставляет инструменты управления EDID-блоком и HDCP
- Функция управления HDCP расширяет взаимную совместимость устройств отображения и источников сигнала
- Регулировка соотношения сторон кадра, яркости, контрастности, резкости, цветового тона и пр. для выходного изображения

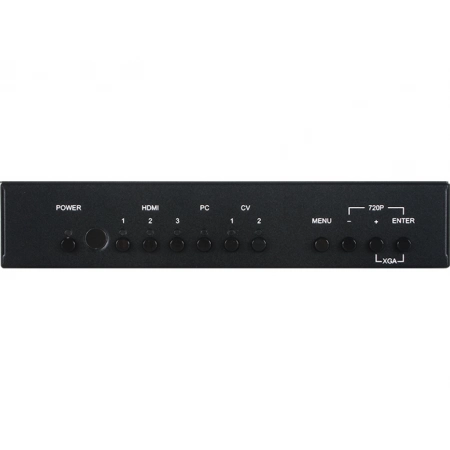

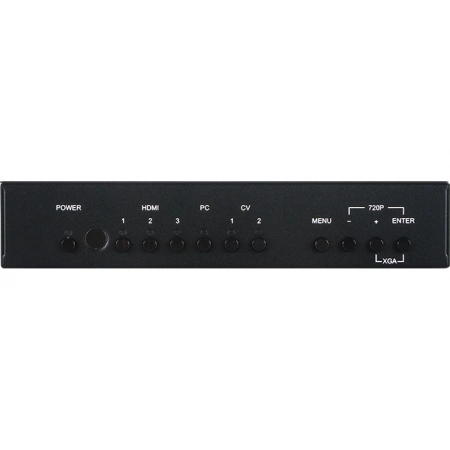

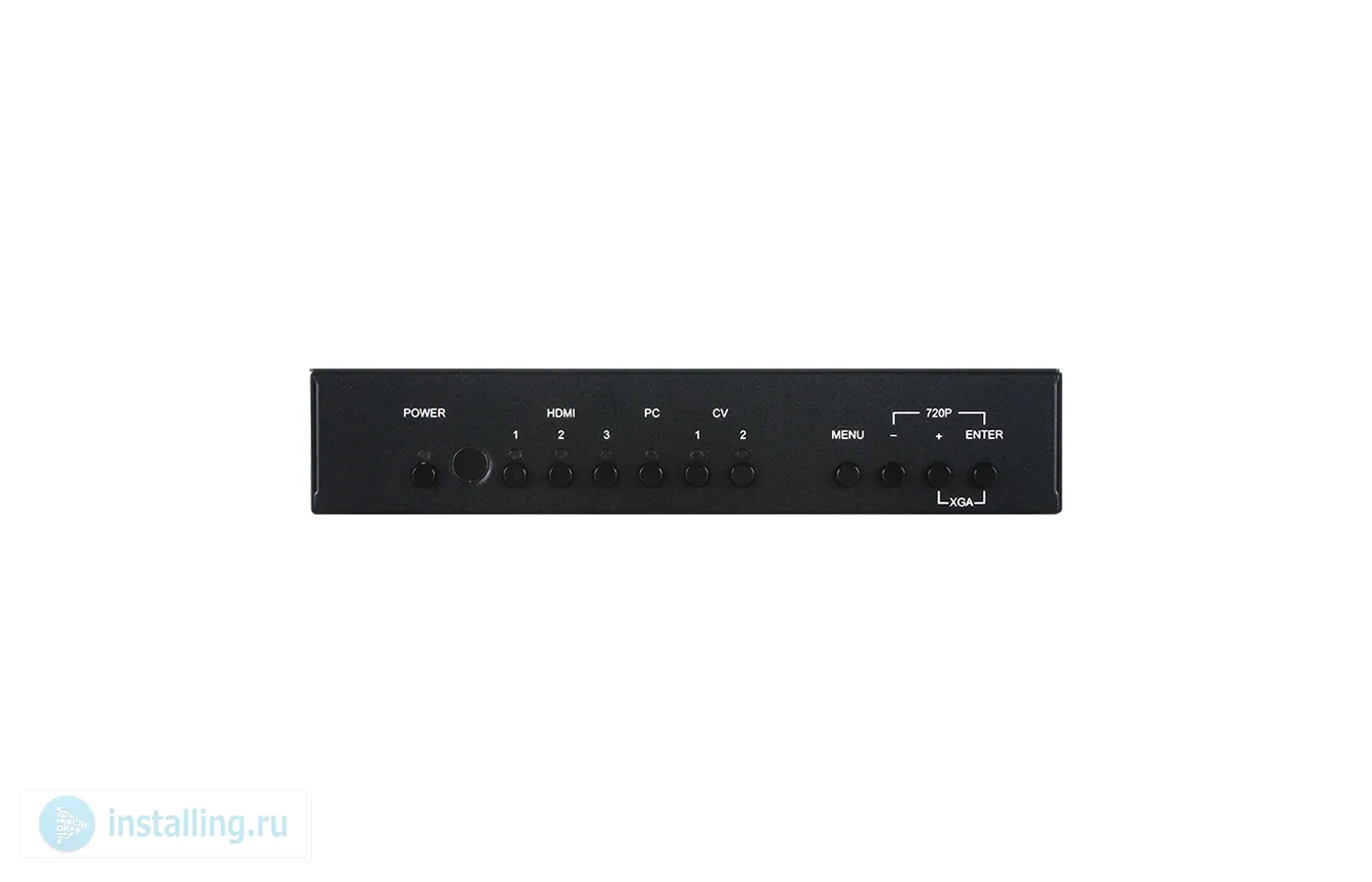

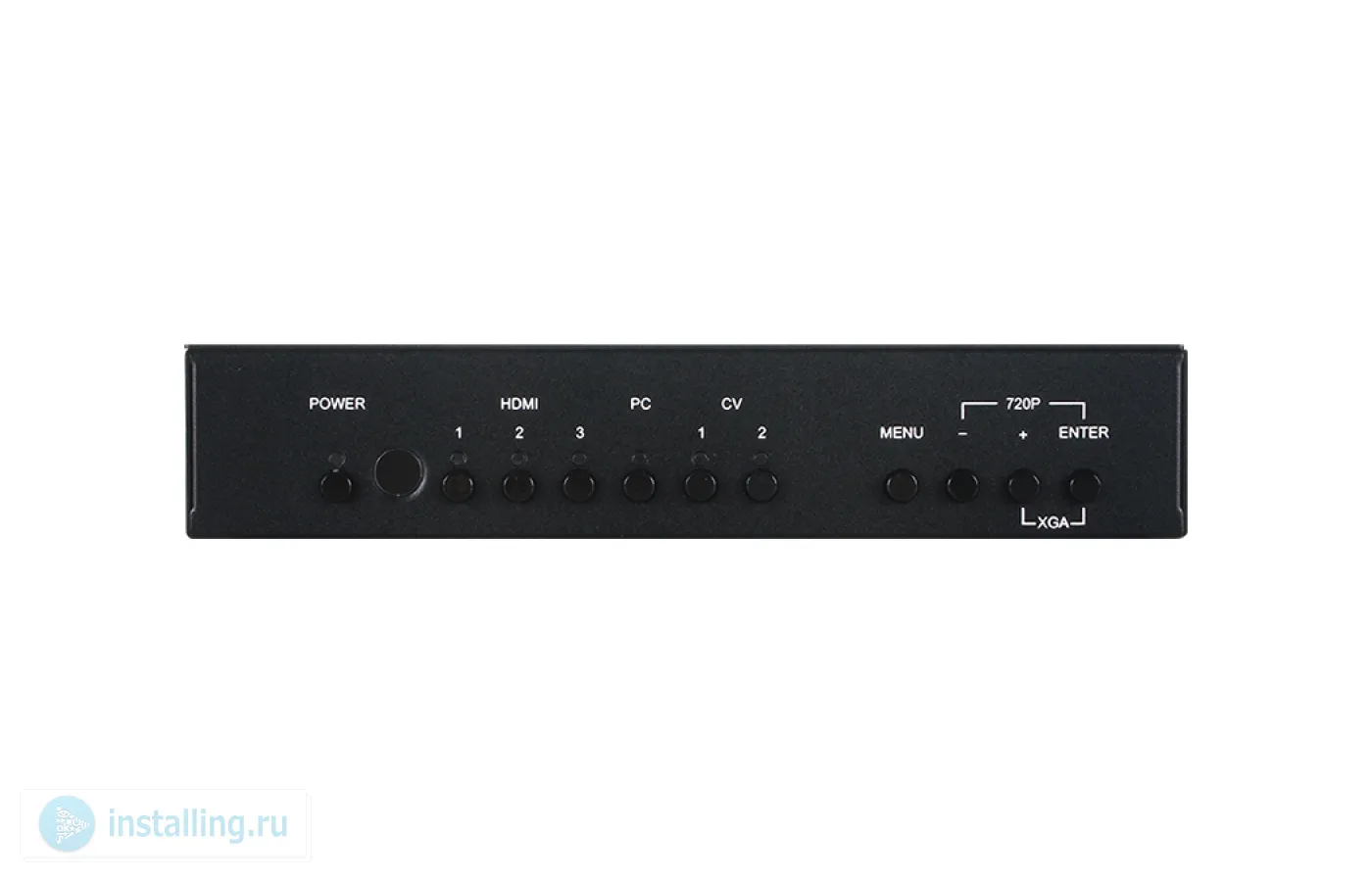

- Управление с лицевой панели кнопками (экранное меню), по Ethernet (протокол Telnet и веб-интерфейс), RS-232, ИК
Сфера применения- Интеграция аналогового и цифрового оборудования
- Повышающее масштабирование видеосигнала стандартного разрешения для показа на HDTV-дисплее
- Конференц-системы
- Лектории, образовательные учреждения

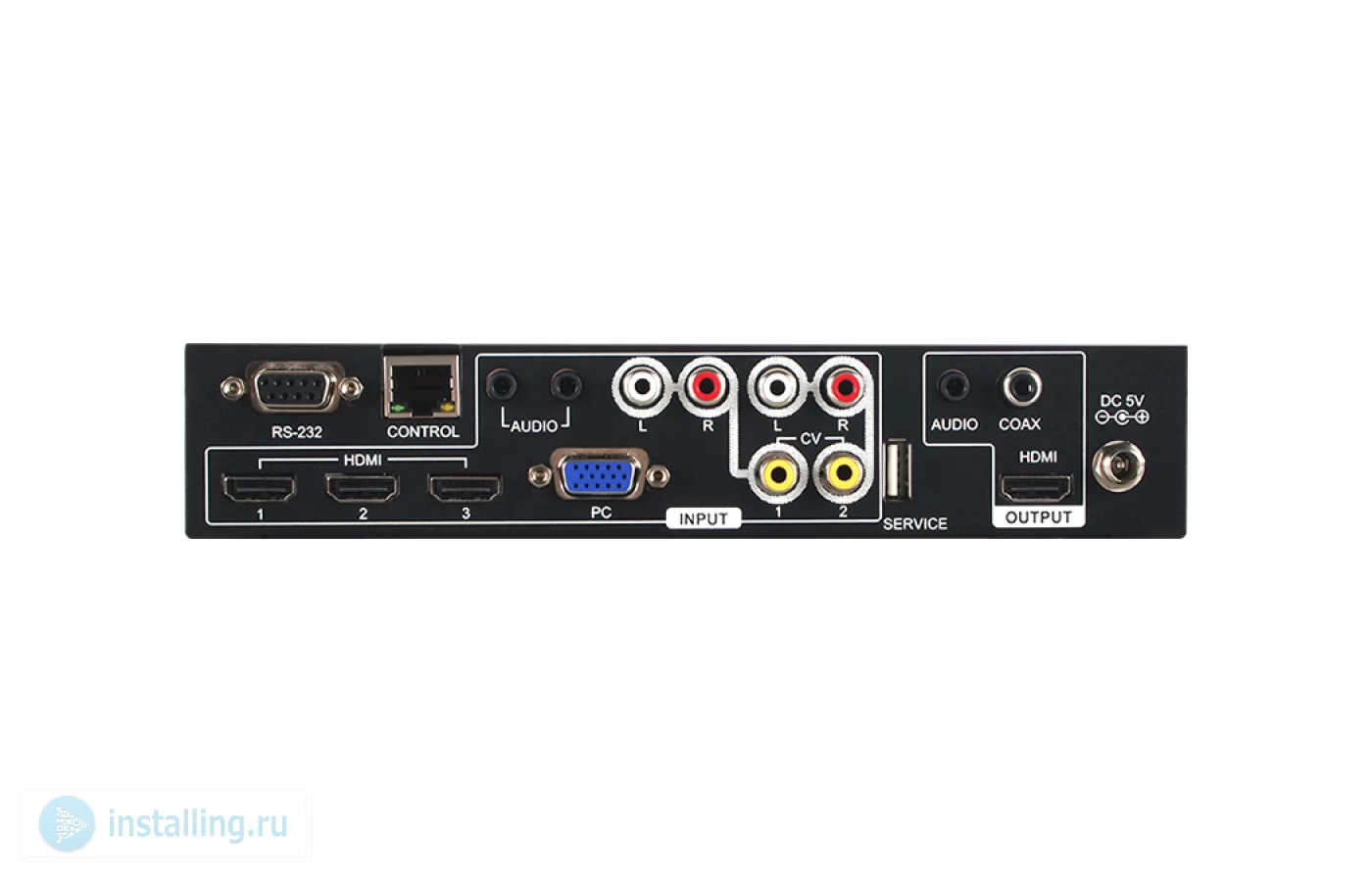

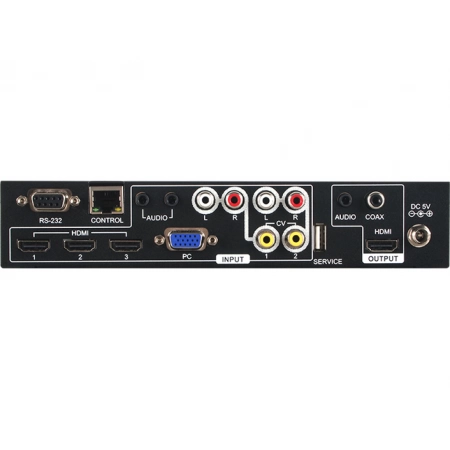

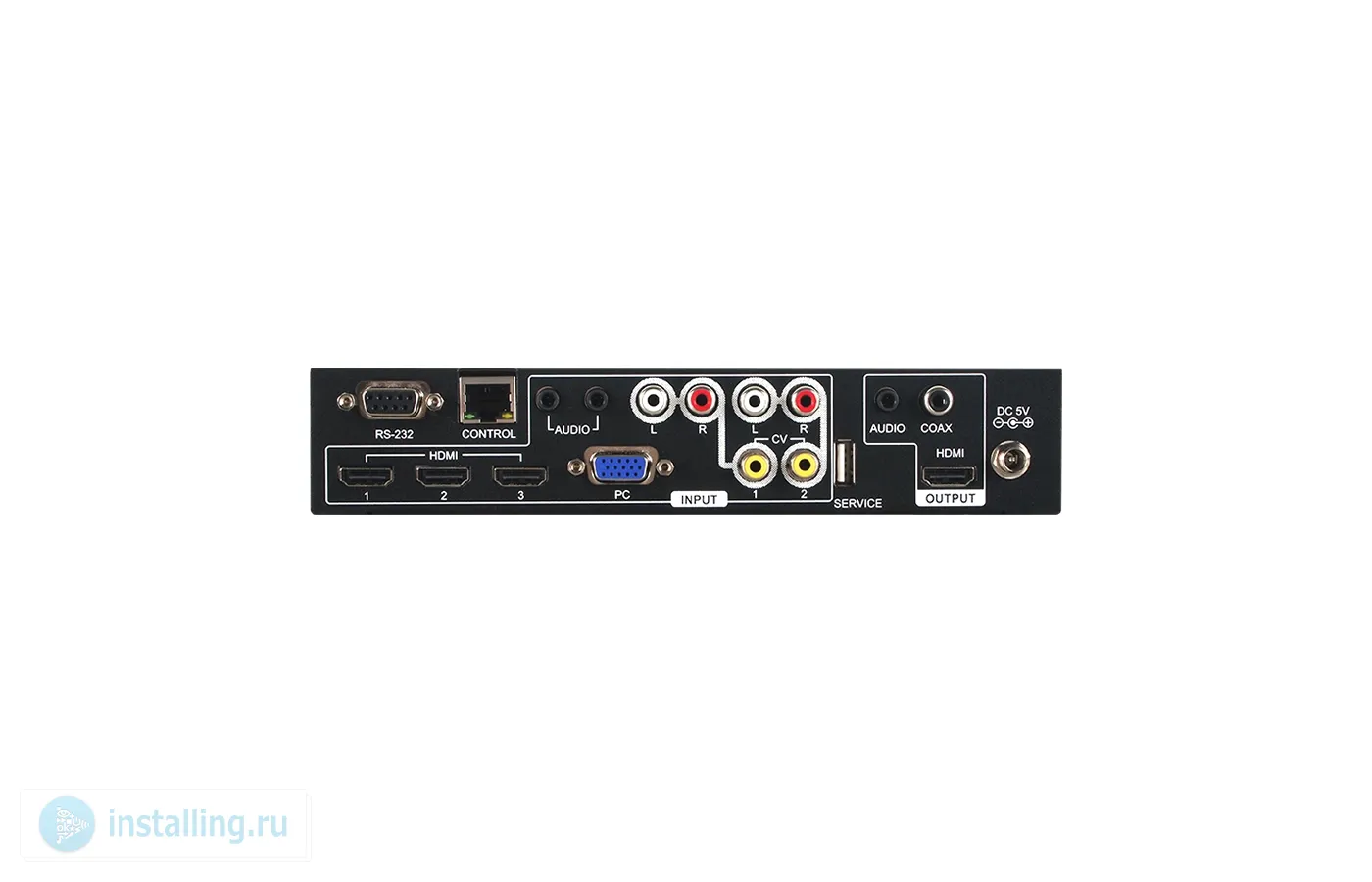

Технические характеристики- Входы 3 – HDMI, тип A (розетка)
- 1 – VGA, разъем D-sub HD15 (розетка)
- 2 – CV, разъем RCA (розетка)
- 2 – небалансное стереоаудио, разъемы 2xRCA (розетка)
- 1 – небалансное стереоаудио, разъем miniJack 3,5 мм (розетка)
- Выходы 2 – HDMI, тип A (розетка)
- 1 – цифровое аудио S/PDIF, разъем RCA (розетка)
- 1 – небалансное стереоаудио, разъем miniJack 3,5 мм (розетка)
- Порты 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-sub DE9 (розетка)
- 1 – USB (сервисный), тип A (розетка)
- Полоса пропускания 340 МГц
- Пропускная способность 10,2 Гбит/с
- Входные разрешения 640x480/60, 640x480/72, 640x480/75, 640x480/85, 720x480/60, 720x576p/50, 800x600/60, 800x600/72, 800x600/75, 1024x768/60, 1024x768/70, 1024x768/75, 1280x720p/50, 1280x720p/60, 1280x768/60, 1280x800/60, 1280x1024/60, 1360x768/60, 1600x1200/60, 1680x1050/60, 1400x1050/60, 1440x900/60, 1920x1080i/50, 1920x1080i/60, 1920x1080p/24, 1920x1080p/25, 1920x1080p/30, 1920x1080p/50, 1920x1080p/60, 1920x1200/60 (RB)
- Выходные разрешения 640x480/60, 720x480/60, 720x576p/50, 800x600/60, 1024x768/60, 1280x720p/50, 1280x720p/60, 1280x768/60, 1280x800/60, 1280x1024/60, 1360x768/60, 1600x1200/60, 1680x1050/60, 1400x1050/60, 1440x900/60, 1920x1080p/24, 1920x1080p/25, 1920x1080p/30, 1920x1080p/50, 1920x1080p/60, 1920x1200/60 (RB)
- Несущая частота ИК-сигналов 30-50 кГц (30-60 кГц в идеальных условиях)
- Пропускная способность RS-232 115200 бит/с
- Защита от электростатических разрядов ±8?кВ (воздушный разряд)
- ±4?кВ (контактный разряд)
- Диапазон рабочих температур 0… +40 °C
- Диапазон температур хранения -20… +60 °C
- Питание 5 В, 3 А
- Энергопотребление 4,8 Вт
- Габаритные размеры (ШxГxВ) 215 x 153 x 47 мм
- Масса 1,030 кг
Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.
В комплекте- Прибор CSC-5500R — 1 шт.
- ИК-пульт ДУ (CR-167) — 1 шт.
- Блок питания (5 В, 3 А) — 1 шт.
- Руководство пользователя
