Контроллер системы управления Cypress CDPS-RLY

Код товара : 302003
Бесплатная доставка
Приобретая данный товар, доставка бесплатно!

Подключение и настройка

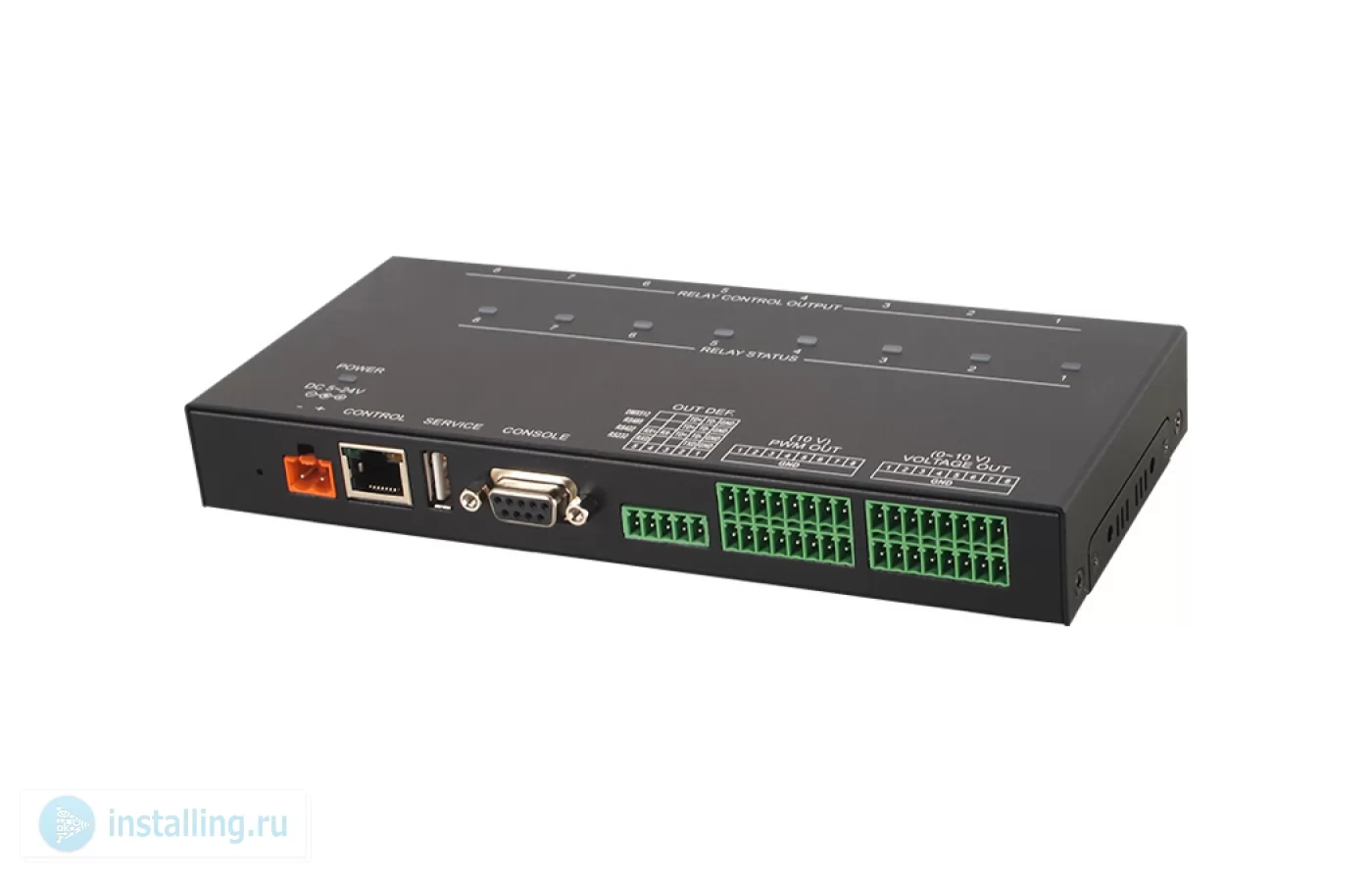

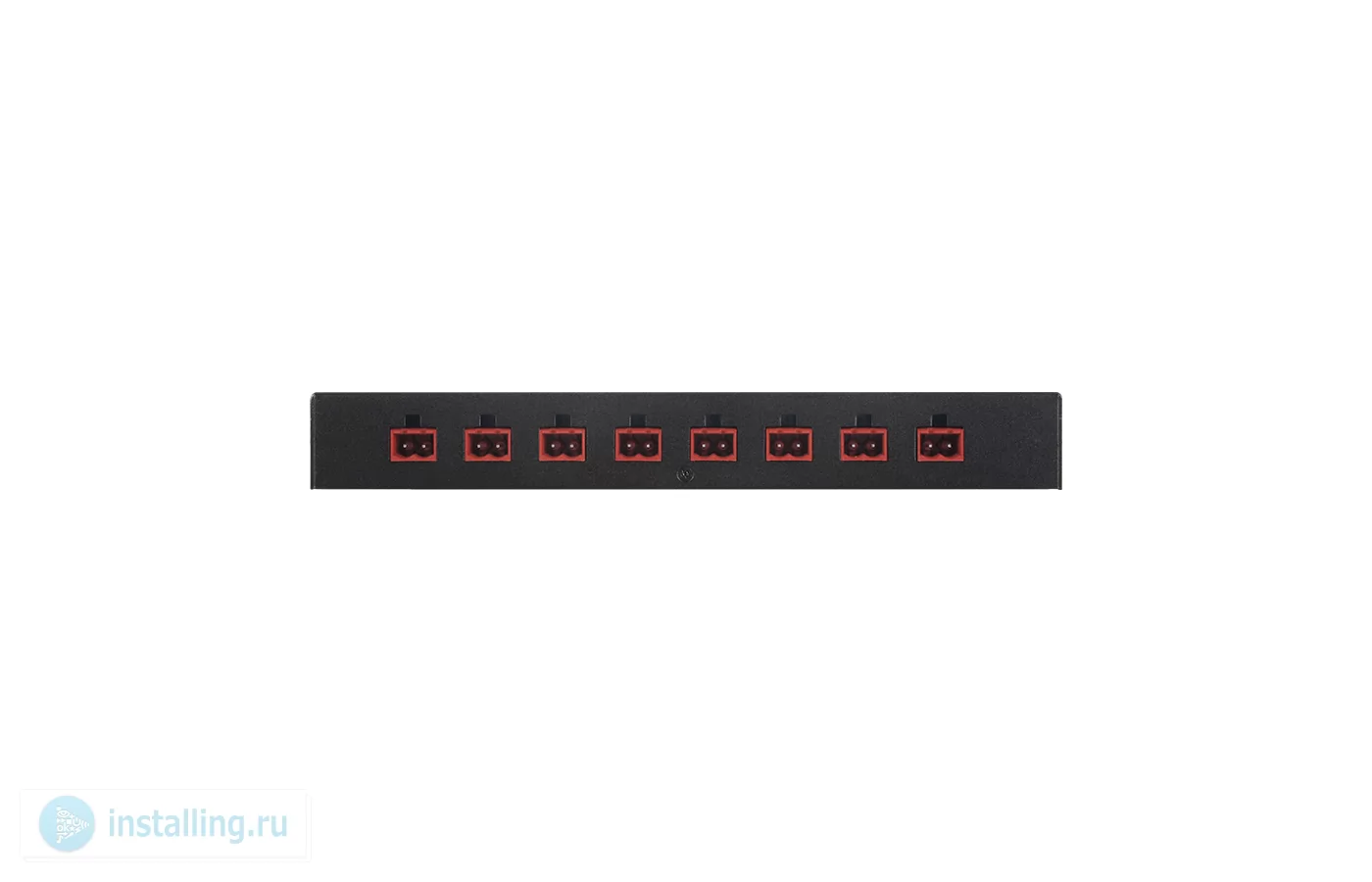

Изображение 1 (Контроллер системы управления Cypress CDPS-RLY)

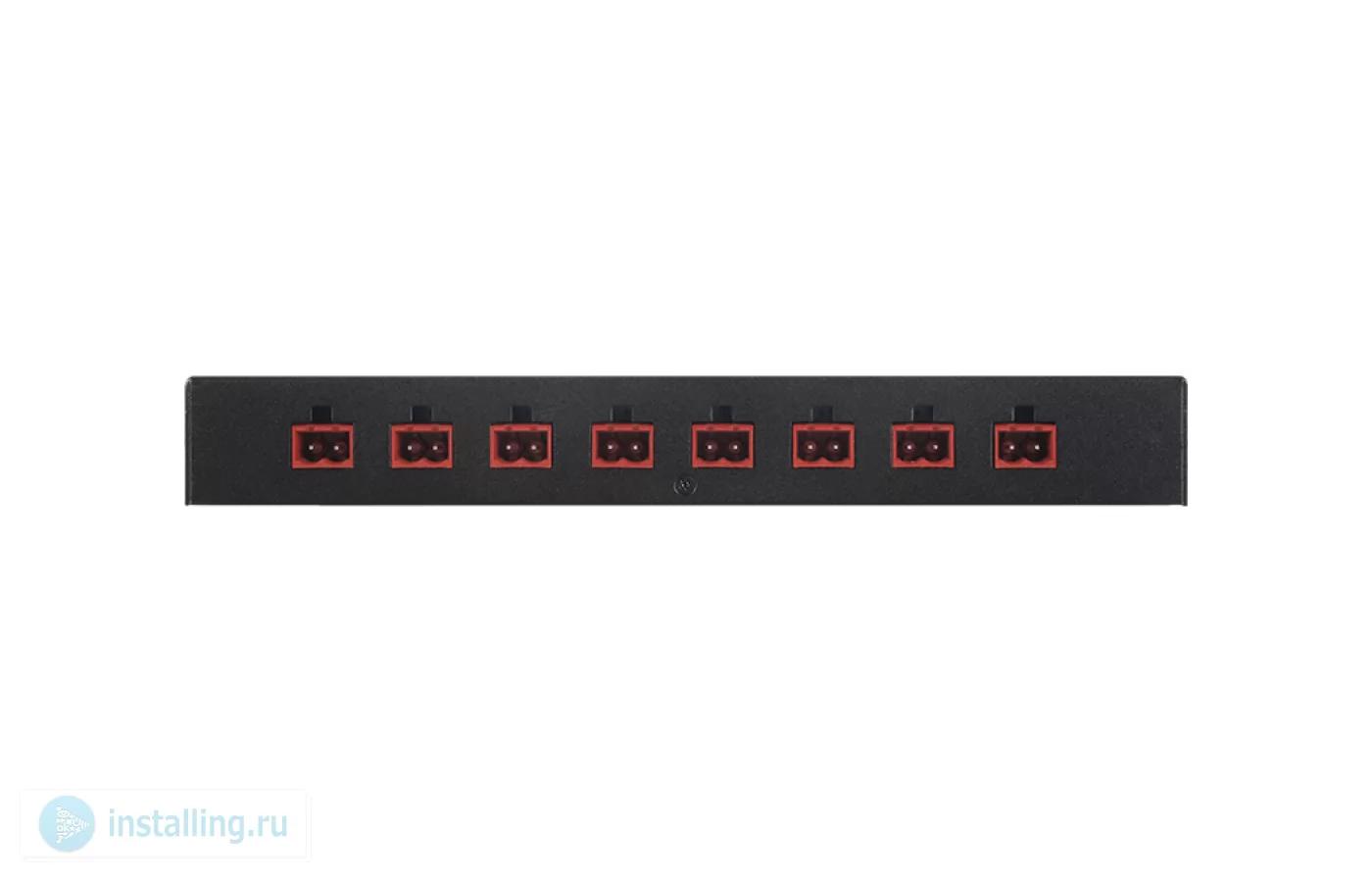

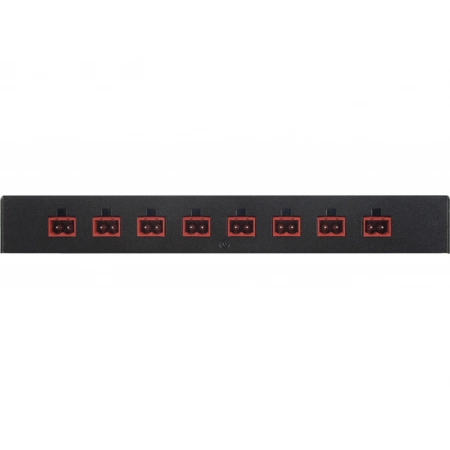

Изображение 2 (Контроллер системы управления Cypress CDPS-RLY)

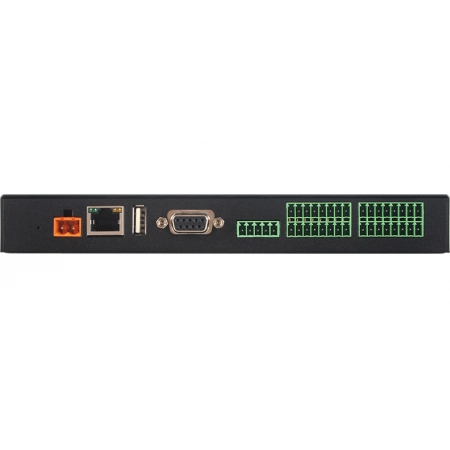

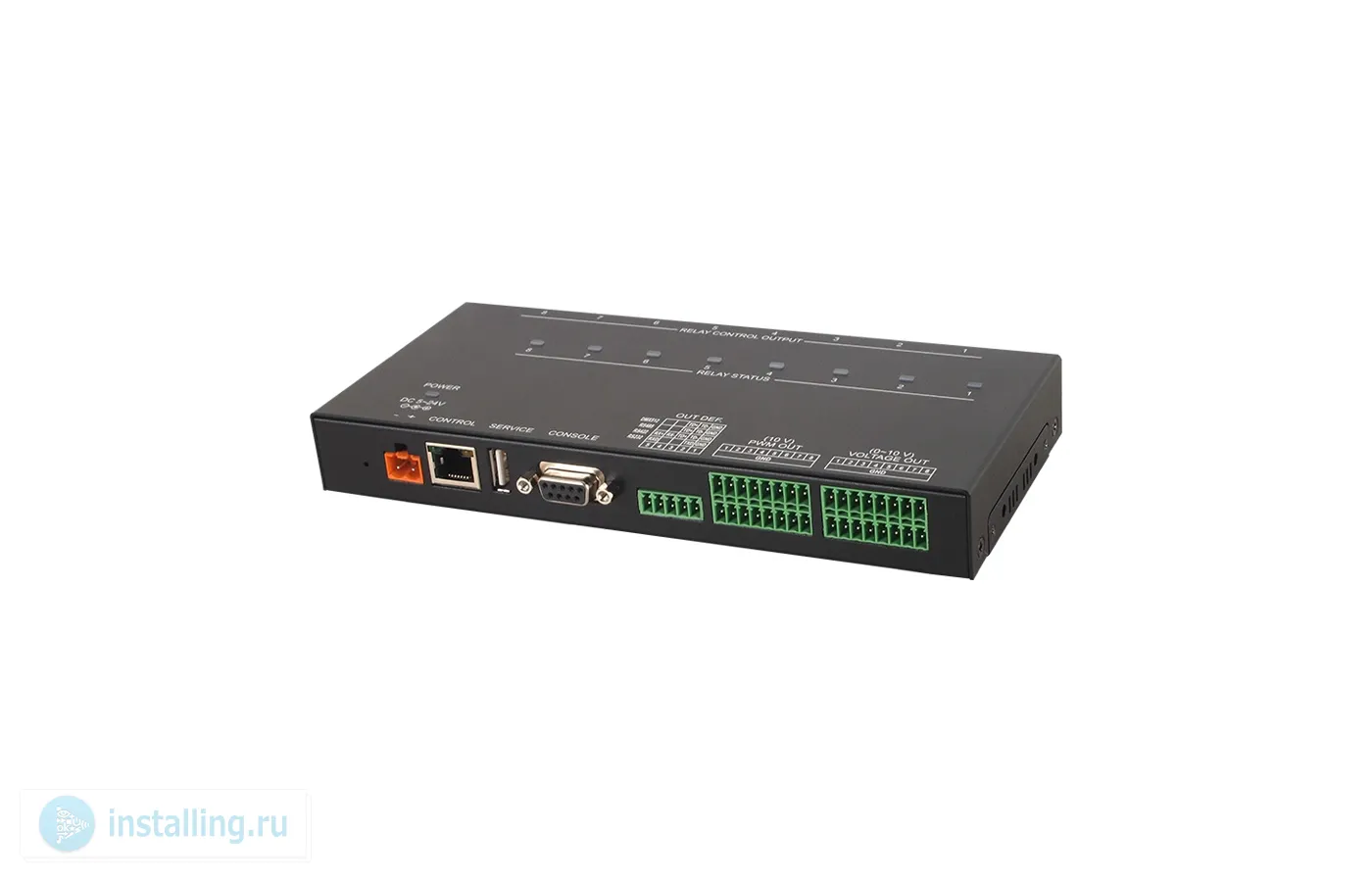

Изображение 3 (Контроллер системы управления Cypress CDPS-RLY)

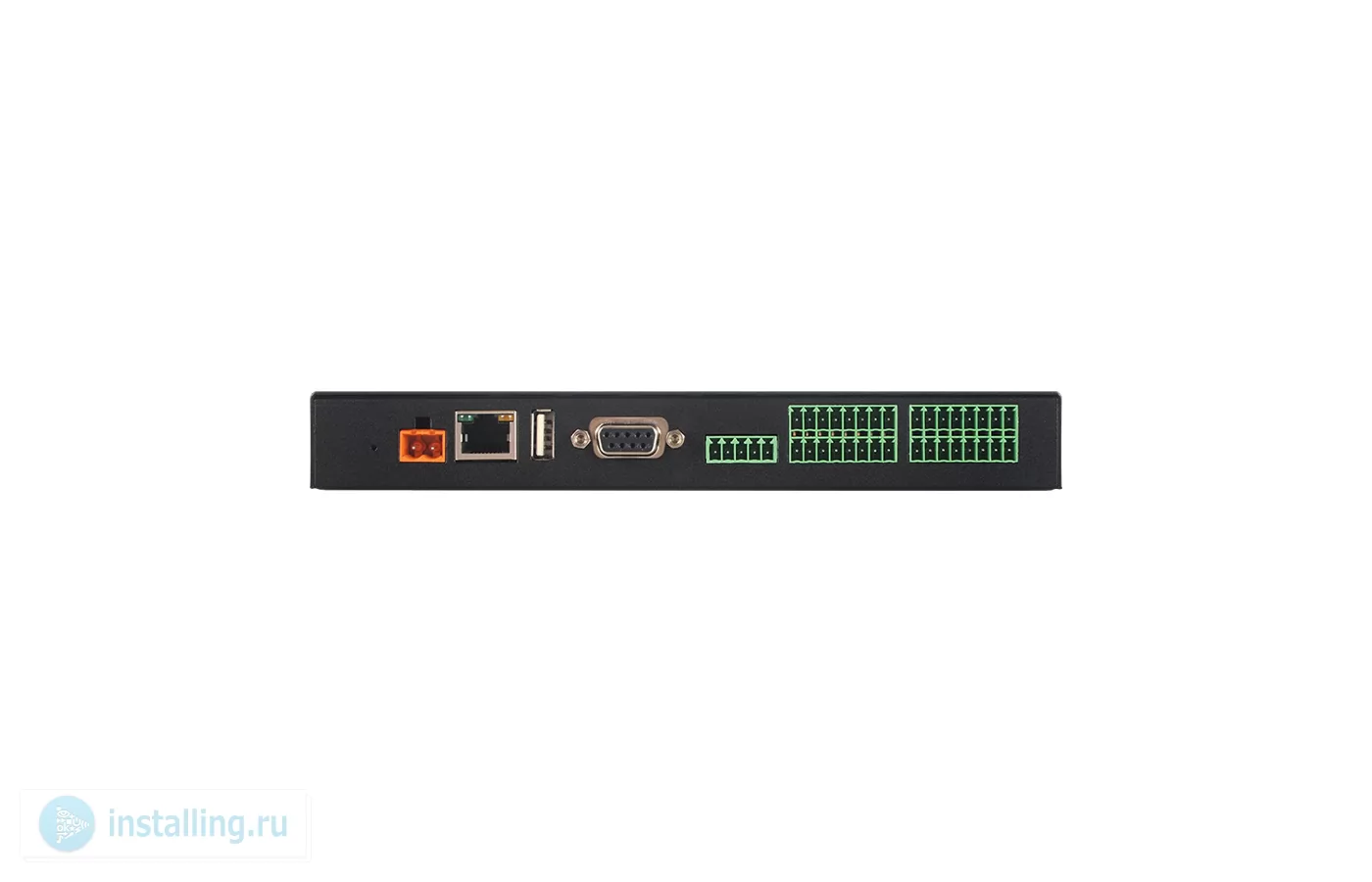

Изображение 4 (Контроллер системы управления Cypress CDPS-RLY)

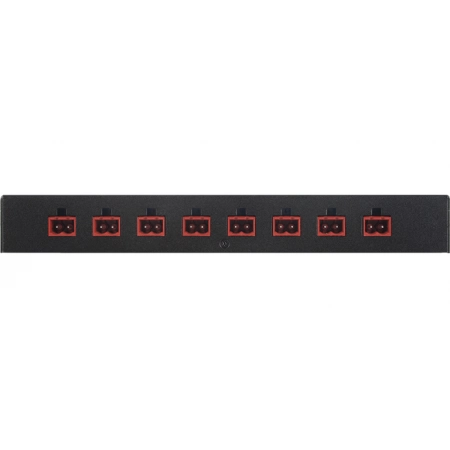

Изображение 5 (Контроллер системы управления Cypress CDPS-RLY)

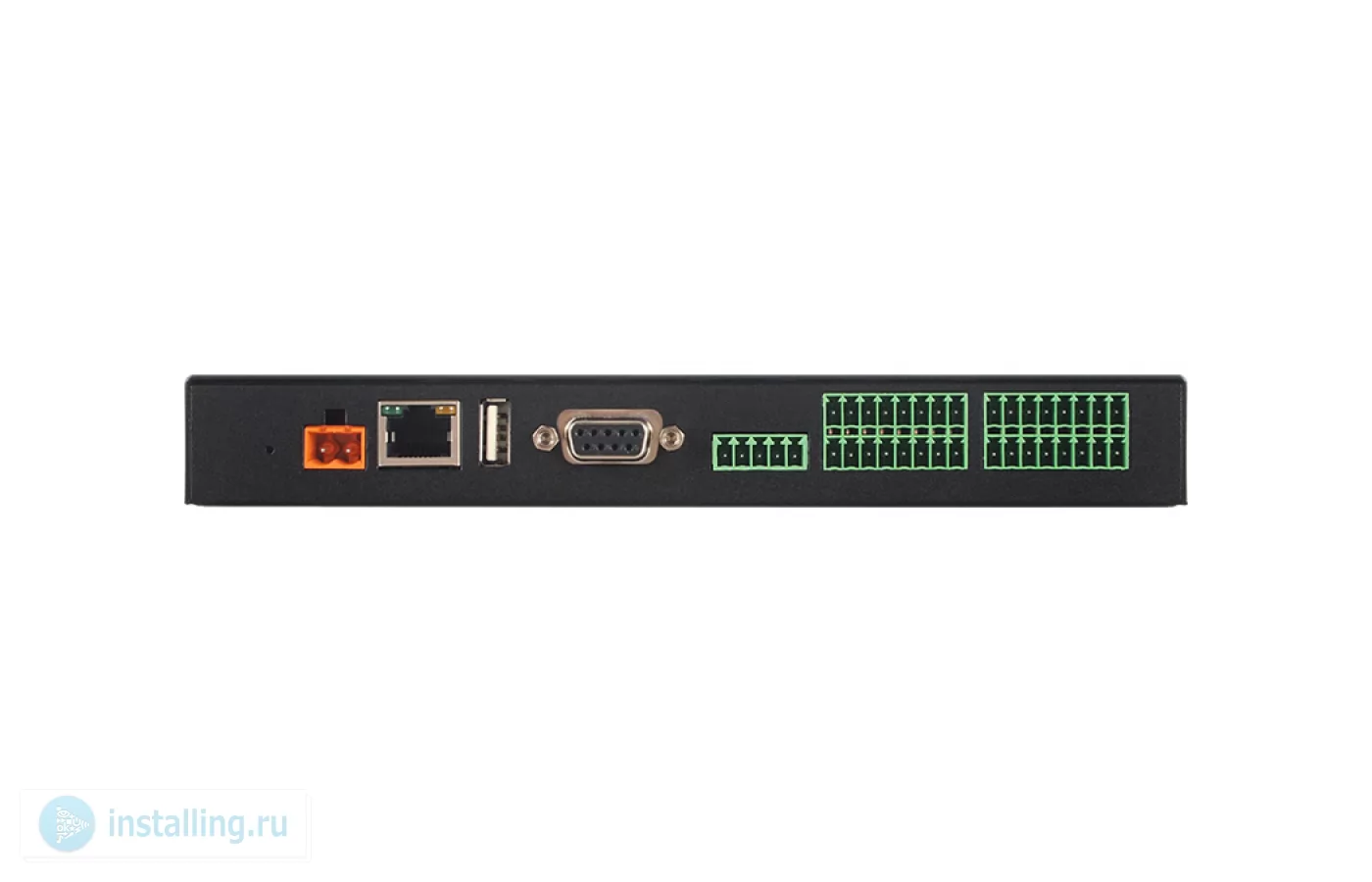

Изображение 6 (Контроллер системы управления Cypress CDPS-RLY)

Контроллер системы управления Cypress CDPS-RLY релейные выходы (8хТерм. блок), RS-232/422/485 или DMX512 (Терм. блок), 8 сигналов PWM (Терм. блок), 8 выходов регулир. напряжения (Терм. блок), управление по RS-232, IP

26 866 Включая НДС 20%: 4 477,67
  • 1-8 недельПоставка
  • После поставки*Самовывоз
  • БесплатноВ пределах МКАД
  • По тарифам ТКДоставка до ТК
  • Поставка на заказ. Предоплата 100%
  • 1500 р. Мин. сумма заказа
  • 119331, г. Москва ул. Марии Ульяновой дом 17а, этаж 2, офис 10Адрес:

CDPS-RLY – контроллер системы управления для 25 устройств. 8 релейных выходов (максимальный ток реле 10 А при 30 В), выходы управления по протоколам RS-232/422/485 или DMX512 с регулируемой скоростью передачи данных (один клеммный блок), 8 выходов сигналов широтно-импульсной модуляции PWM (10 В), 8 выходов регулируемого напряжения (0-10 В). Управление устройством осуществляется по интерфейсам RS-232, IP (по протоколу Telnet). Порт управления Ethernet поддерживает PoE (Power over Ethernet), возможно питание прибора по витой паре.

Основные особенности
  • 8 релейных портов (коммутация 30 В постоянного напряжения, 10 А), светодиодная индикация
  • 8 портов ШИМ-модуляции 10 В (настраиваемое)
  • 8 аналоговых портов 0-10 В (настраиваемое, 0, 0.1, 0.2... 10 В)
  • 1 порт RS-232/422/485 с изменяемой скоростью обмена данными
  • DMX512: скорость передачи до 250 Кбод/с, однонаправленный, до 512 узлов в цепочке, максимальное время – 22 мс (приблизительно 44 Гц)
  • До 256 байт на команду для последвательного интерфейса
  • Поддерживает напряжение питания от 5 В (2,6 А) до 24 В (1,2 А)
  • Обновляемая прошивка (по USB или через web-интерфейс)
  • Управление через RS-232/Telnet
  • Поддержка PoE
Технические характеристики
  • Выходы 8 – релейный выход, клеммный блок
  • 8 – PWM-выход, клеммный блок
  • 8 – аналоговый выход, клеммный блок
  • Порты 1 – RS-232/422/485/DMX512, клеммный блок
  • 1 – RS-232 (управление контроллером), разъем D-sub DB9 (розетка)
  • 1 – USB (сервисный), тип А (розетка)
  • 1 – Ethernet, разъем RJ45 (розетка)
  • Диапазон рабочих температур 0... +40 °C
  • Диапазон температур хранения -20... +60 °C
  • Относительная влажность от 20 до 90% без конденсации
  • Питание 5 В, 2.6 А
  • Габаритные размеры (ШхГхВ) 200 х 95 х 31 мм (с учетом разъемов)
  • Масса 0,55 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплекте
  • Контроллер CDPS-RLY – 1 шт.
  • Блок питания (5 В, 2.6 А) – 1 шт.
  • Руководство пользователя

Дополнительные материалы

Руководство пользователя на английском языке (584.09 Кб)

Характеристики

  • Габариты
    200 х 95 х 31 мм (с учетом разъемов)
  • выходы
    8 – релейный, клеммный блок 8 – ШИМ, клеммный блок 8 – аналоговый регулируемого напряжения, клеммный блок 1 – RS-232/422/485/DMX512, клеммный блок
  • Порты
    1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем D-sub DE9 (розетка) 1 – USB (сервисный), тип А (розетка)
  • Реле
    10 А при 30 Впост.
  • Индикация
    питание, статус реле
  • Материал корпуса
    металл
  • Цвет корпуса
    черный
  • Защита от электростатических разрядов
    ±8 кВ (воздушный разряд), ±4 кВ (контактный разряд)
  • Диапазон рабочих температур
    0...+40 °C
  • Диапазон температур хранения
    -20...+60 °C
  • Относительная влажность
    20...90 % (без конденсации)
  • Питание
    5 В, 2.6 А
  • Габаритные размеры (ШхГхВ)
    200 х 95 х 31 мм
  • Масса
    0,55 кг
