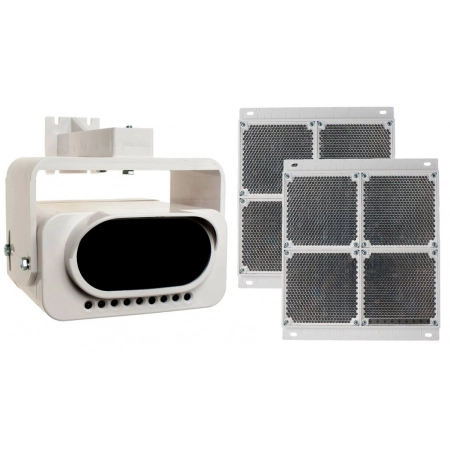

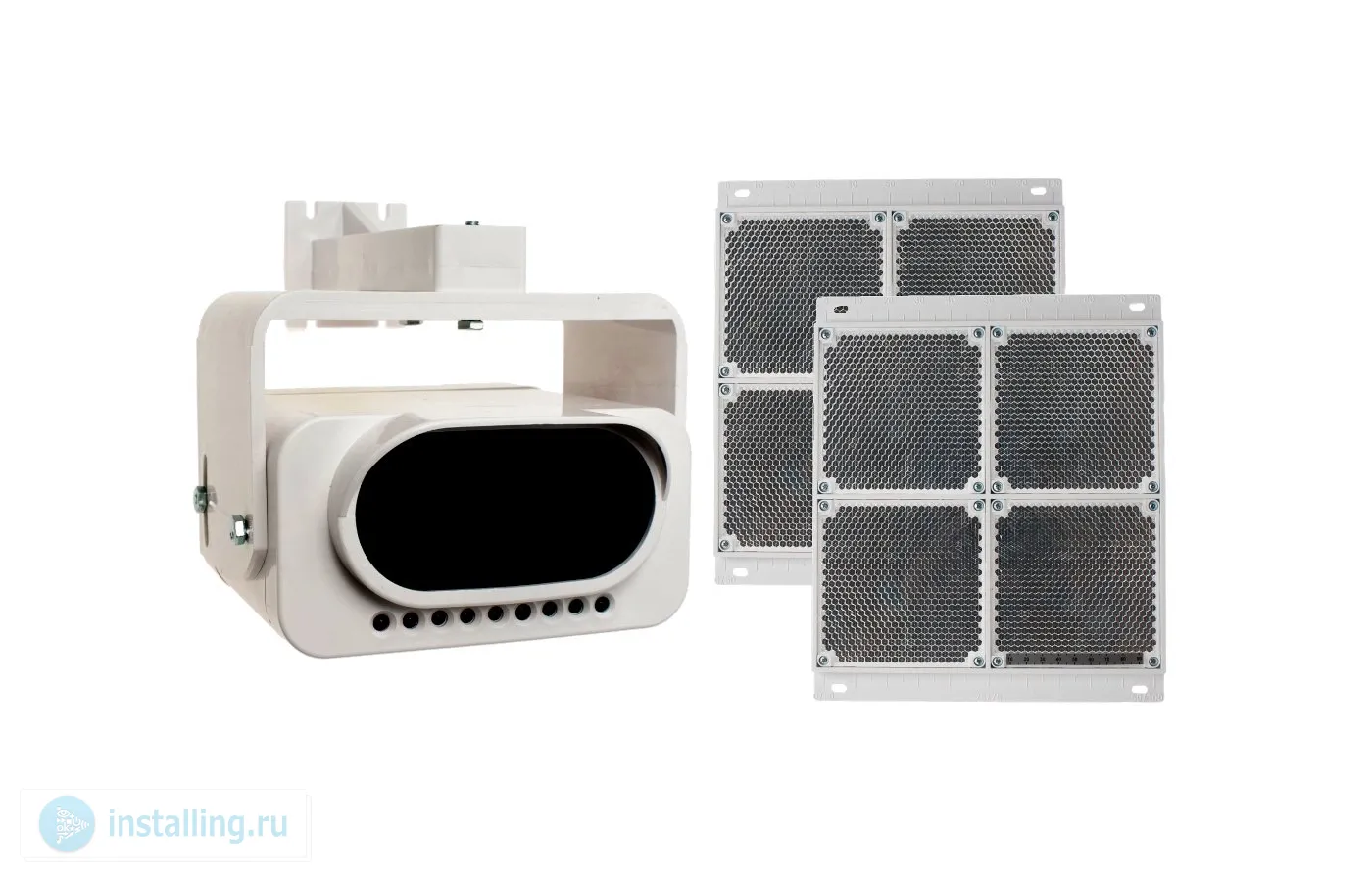

Извещатель пожарный дымовой оптико-электронный линейный оптический ПТК ИВС ИПДЛ-52М (ИП212-52М) 8-100 м, однопозиционный (ПТК ИВС)

Назначение изделия

Предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.

Особенности

Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации.

Дополнительная информция

Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.). Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводных, так и с помощью четырехпроводных шлейфов сигнализации. Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52C работает в инфракрасном диапазоне длин волн. При монтаже приемник и передатчик располагаются напротив друг друга и юстируются с целью достижения максимального совпадения диаграмм направленности их оптических систем. При работе в штатном режиме передатчик периодически (с интервалом 370 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, принимаются и обрабатываются приемником. Решение о наличии дыма в защищаемом помещении принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке равным или 25%, или 37%, или 50%, или 62%. При снижении интенсивности оптического луча более чем на 90% (например, при его перекрытии каким-либо препятствием или при пропадании напряжении питания на передатчике) будет зафиксировано извещение «Неисправность».

Дополнительное оборудование

- Тестер для ИПДЛ-52
- Защитный кожух для ИПДЛ-52/52М
- Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252
- Кронштейн потолочный для ИПДЛ-52/52М
- Кронштейн универсальный для линейного извещателя ИПДЛ-52/252
- Кронштейн универсальный для отражателя ИПДЛ-52/252
