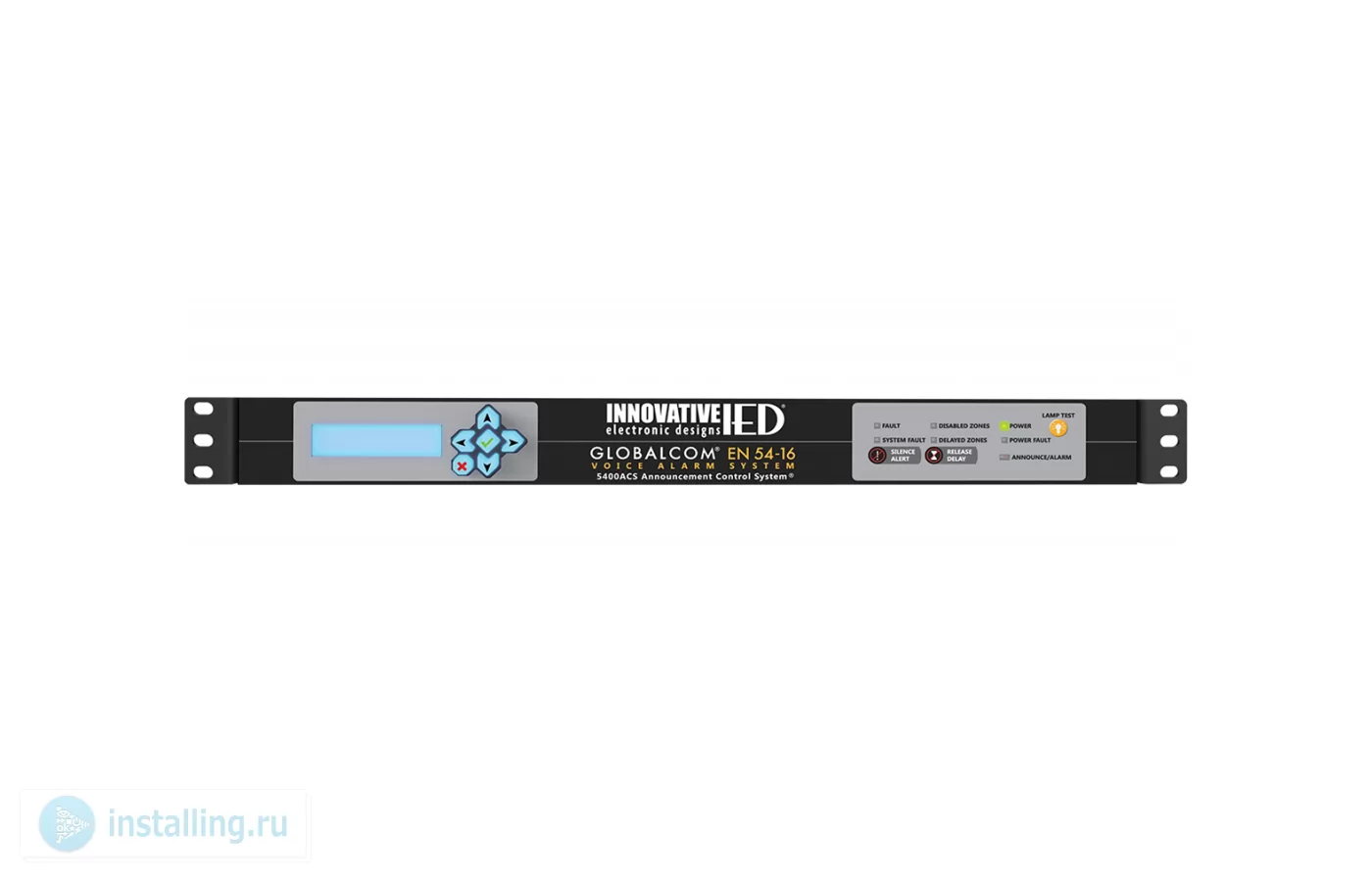

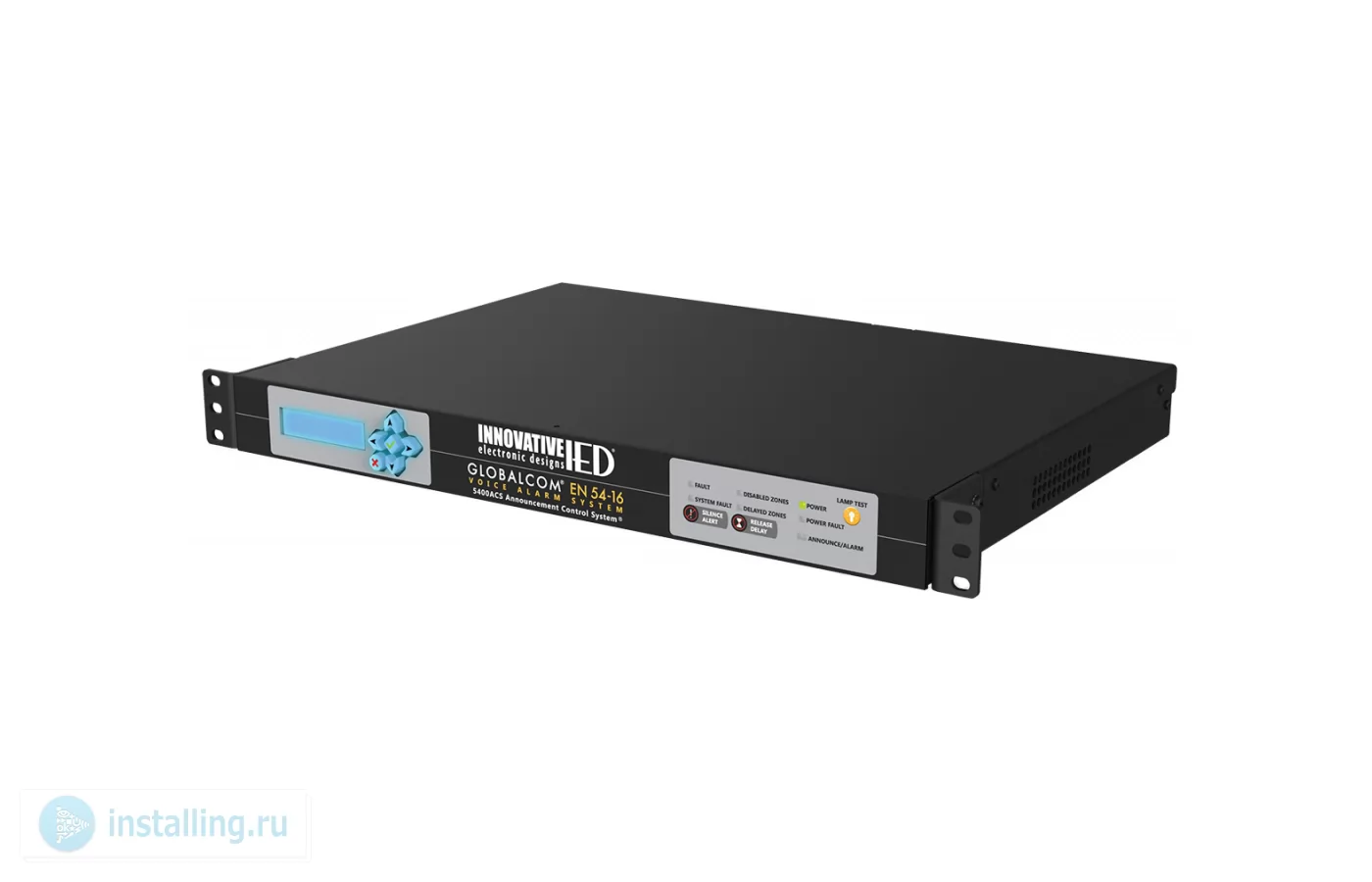

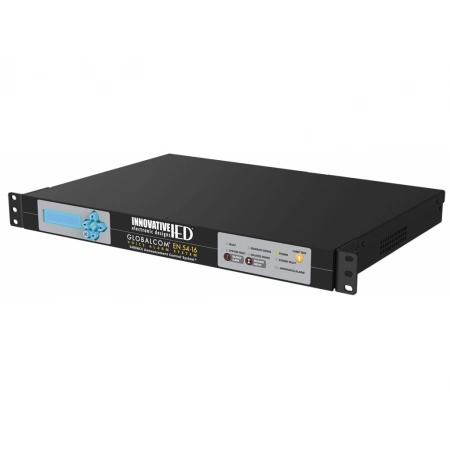

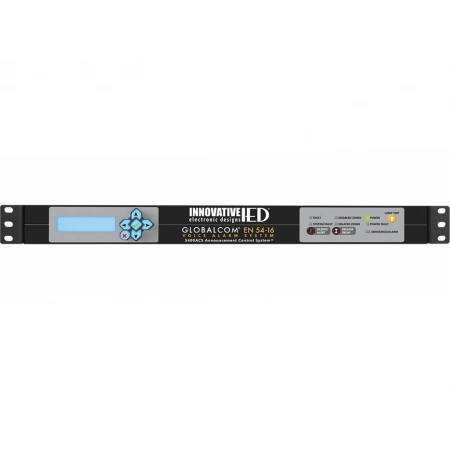

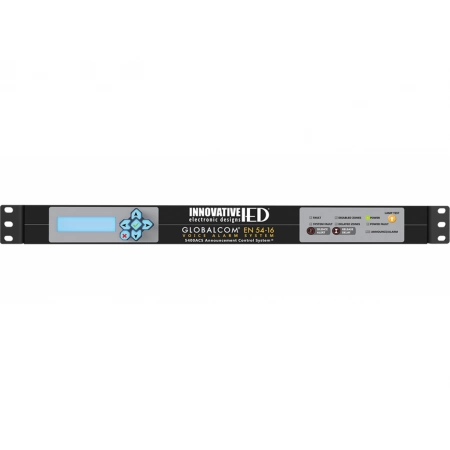

Основной центральный контроллер системы аварийного оповещения GLOBALCOM 5400 Atlas Sound IED5400ACS

IED5400ACS – основной контроллер системы аварийного оповещения GLOBALCOM 5400 с интегрированным сервером сообщений. Управление в соответствии со стандартом EN54-16, может взаимодействовать с контроллерами GLOBALCOM 1100ACS/1200ACS. Транслирует голосовые сообщения в реальном времени, с задержкой и по расписанию, воспроизводит сохраненные (до 250 часов) звуковые файлы, способен комбинировать несколько записей в одно сообщений. Встроенный сервер сообщений позволяет записывать голосовые сообщения с двух каналов одновременно для последующего воспроизведения по расписанию. Одновременно с записью возможно воспроизведение сообщений также по двум каналам.Способен управлять зонами оповещения и воспроизводить звуковые файлы с удаленных источников через сеть Ethernet по протоколу Dante. Размерность системы оповещения может быть увеличена установкой дополнительных контроллеров объявлений.

Команды на воспроизведение оповещений могут отдаваться замыканием контактов с помощью кнопок, с интерактивных станций оповещения с микрофонами, с лицевой панели прибора, через сеть, а также из управляющего программного обеспечения, например, IED Director. Обеспечивает мониторинг всей системы оповещения, в случае неисправностей автоматически предпринимает запрограммированные действия и сообщает о неполадках оператору. Имеются очень широкие возможности по программной настройке контроллера.

IED5400ACS оборудован 8 логическими оптически изолированными входами для интеграции с внешними службами и системами, и 4 релейными выходами. Имеются два входа аудиосигналов для подключения источника фоновой музыки или пожарной сигнализации, а также два выхода аудиосигналов для локального контроля объявлений. Позволяет подключить до 50 микрофонных панелей 5416CS H/G или 5450CS H/G, возможно управление до 1024 зон 5404DZM/5432DZM. Может быть интегрирован с резервным контроллером сообщений IED5400LL для обеспечения безотказной работы даже в случае неисправности IED5400ACS. Оборудован резервируемыми портами Ethernet. Устанавливается в монтажную стойку (высота 1U).

• Централизует работу системы оповещения GLOBALCOM 5400
• Объединяет периферийные устройства системы GLOBALCOM 5400 и производит мониторинг их работоспособности
• Управляет всеми звуковыми потоками системы GLOBALCOM 5400
• Запись и воспроизведение сообщений по двум каналам одновременно в дуплексном режиме
• Хранит звуковые сообщения для воспроизведения по расписанию
• Воспроизводит звуковые сообщения с удаленных источников в сети Ethernet
• Поддерживает расширение до 1024-х зон оповещения
• Интегрируется с резервным контроллером сообщений
• 8 логических входов, 4 релейных выхода

• Входы 2 – балансное аудио моно, клеммный блок
• 8 – логическая оптопара, клеммный блок
• Выходы 2 – балансное аудио моно, клеммный блок
• 4 – релейный выход, клеммный блок
• 1 – аварийное реле, клеммный блок
• Порты 1 – Ethernet, разъем RJ45 (розетка)
• Чувствительность портов аудио +14 dBu
• Импеданс входных портов аудио 10 кОм
• Импеданс выходных портов аудио 50 Ом
• Частотный диапазон выходных портов аудио 20 Гц–20 кГц
• Коэффициент нелинейных искажений <1%
• Реле Form C, 110 В пост., 2 А
• Питание 9-36 В, 36 Вт
• Диапазон рабочих температур 0... +40 °C
• Диапазон температур хранения -20... +70 °C
• Габаритные размеры (Ш х В х Г) 437 х 44 х 311 мм
• Масса 5,17 кг
