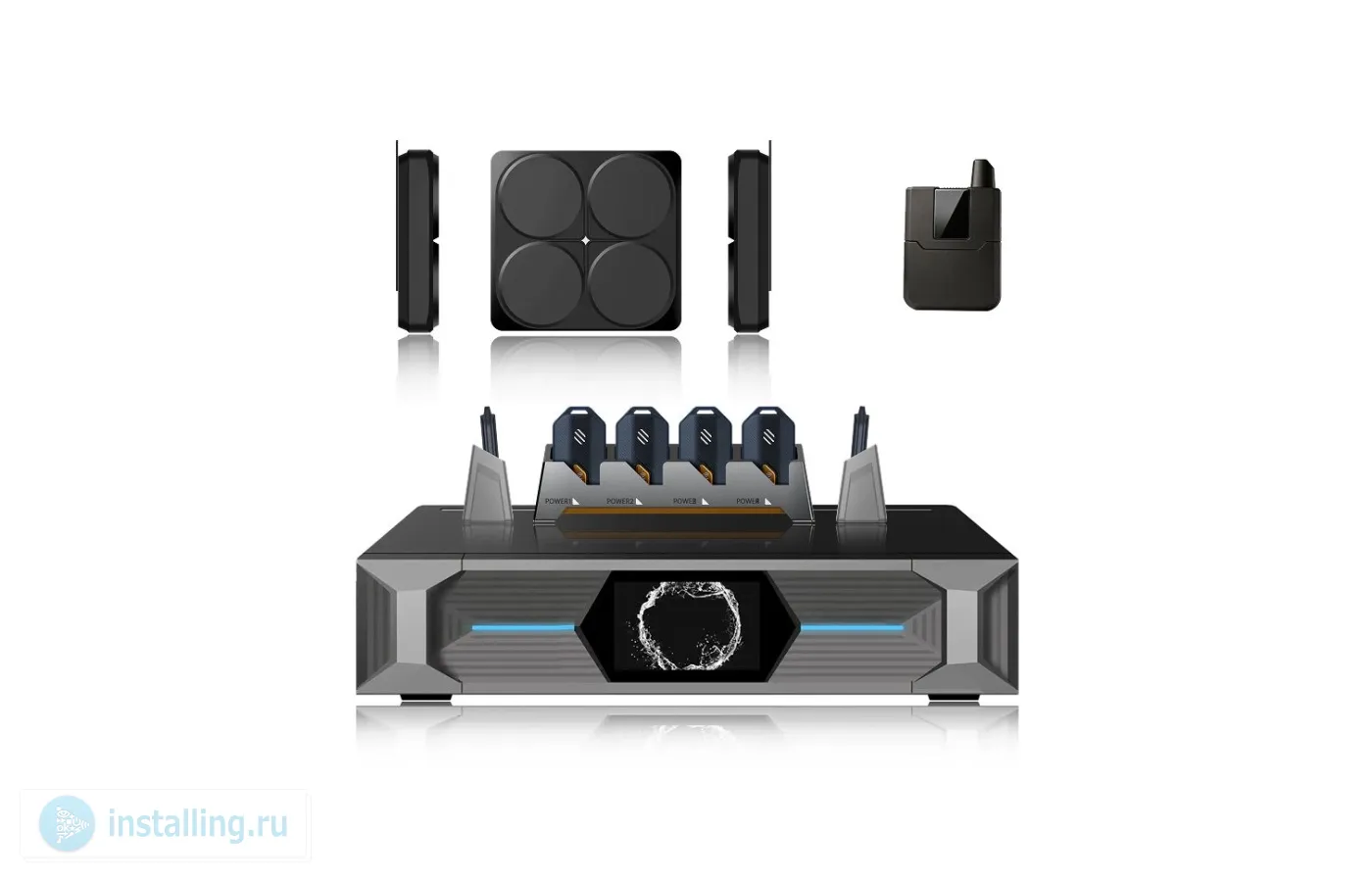

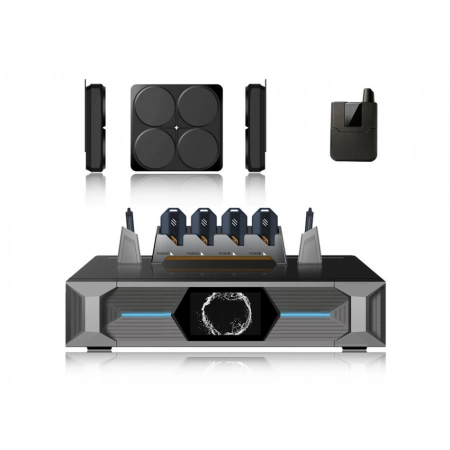

Автоматическая трекинг система слежения за объектом Exell EXLTRACK-MASTER

Exell Lighting EXLTRACK — это автоматическая система светового сопровождения движущихся объектов. Система основана на точном методе позиционирования UWB (Ultra Wideband), который позволяет определять местоположение трекеров с точностью до 10–20 см. Система обрабатывает данные в реальном времени и управляет поворотными световыми приборами, автоматически направляя луч на артиста, ведущего, спикера или любой другой выбранный объект.

EXLTRACK предлагает три комплектации — Standard, Pro и Master — чтобы удовлетворить потребности как небольших площадок, так и крупных шоу-проектов.

В основе системы лежат три типа устройств:

• Сервер – центральный вычислительный блок, который принимает данные от приёмников, управляет световыми приборами и хранит сцены.
• Приёмники – стационарные модули, установленные на площадке, которые принимают UWB сигнал от трекеров и определяют их координаты.
• Трекеры (передатчики) – носимые устройства, закрепляемые на объекте слежения.

Система работает в двух режимах:

• Непрерывный трекинг – луч света следует за перемещением объекта, идеально для концертов, театров и т.п.
• Позиционный триггер – при попадании трекера в заданную зону автоматически запускаются предварительно запрограммированные световые, звуковые или видеосцены, подойдет для банкетных залов, интерактивных инсталляций, конференций.

EXLTRACK совместим с любыми профессиональными световыми консолями, поддерживает протоколы DMX512, Art Net и OSC, а также может работать как полностью автономное решение.

1. СЕРВЕР

Сервер является «мозгом» системы. Он принимает данные от всех приёмников, вычисляет текущие координаты каждого трекера и преобразует их в команды управления световыми приборами. Сервер поставляется в трёх версиях (Standard, Pro, Master), различающихся по производительности, количеству поддерживаемых каналов и зон, а также наличию автокалибровки.

Основные функции сервера:

• Обработка потоков данных от множества приемников (до 8 портов PoE).
• Расчёт положения трекеров в реальном времени.
• Генерация DMX/Art Net сигналов для управления поворотными приборами.
• Поддержка зонных триггеров – можно настроить до 8 независимых сценических зон.
• Интеграция с через OSC и Art Net.
• Программирование сцен, резервное копирование и загрузка данных.

2. ПРИЁМНИКИ (Базовые станции)

Приёмники — это стационарные устройства, которые устанавливаются по периметру сцены или зала. Они принимают радиосигналы от трекеров и вычисляют расстояние до каждого из них методом измерения времени прихода сигнала. Все данные передаются на сервер по сетевому кабелю с питанием PoE. Приемники одинаковы для всех трёх комплектаций и не имеют разделения по версиям.

Ключевые особенности:

• Работают в диапазоне 3.4 – 6.8 ГГц с высокой помехозащищённостью.
• Обеспечивают точность позиционирования 0.1–0.2 метра.
• Могут быть установлены на стенах, потолке или специальных стойках.

Важное требование: приемники должны монтироваться ниже световых приборов и не должны иметь металлических преград между собой и зоной слежения.

3. ТРЕКЕРЫ

Трекеры — это миниатюрные носимые устройства, которые излучают UWB сигнал. Они крепятся на объекте слежения и позволяют системе определять его координаты. Каждая комплектация поставляется с трекером определённого типа, различающегося по способу крепления, ёмкости батареи, времени работы и степени защиты.

Общие характеристики всех трекеров:

• Частота сигнала: 3.4 – 6.8 ГГц.
• Точность позиционирования: 0.1 – 0.2 м.
• Потребляемая мощность: 0.5 Вт.
• Рабочая температура: от –20°C до +70°C.

Рекомендуется носить на груди для оптимального направления луча, для повышения точности можно использовать два трекера.

Для корректной работы системы слежения рекомендуется использовать поворотные головы со следующими характеристиками:

• Наличие регулируемого зума (изменяемый размер пятна).
• Высокая скорость и точность позиционирования.
• Поддержка автоматической калибровки положения.
• Рекомендуемые типы приборов: BSW, Profile, Wash, Spot.
