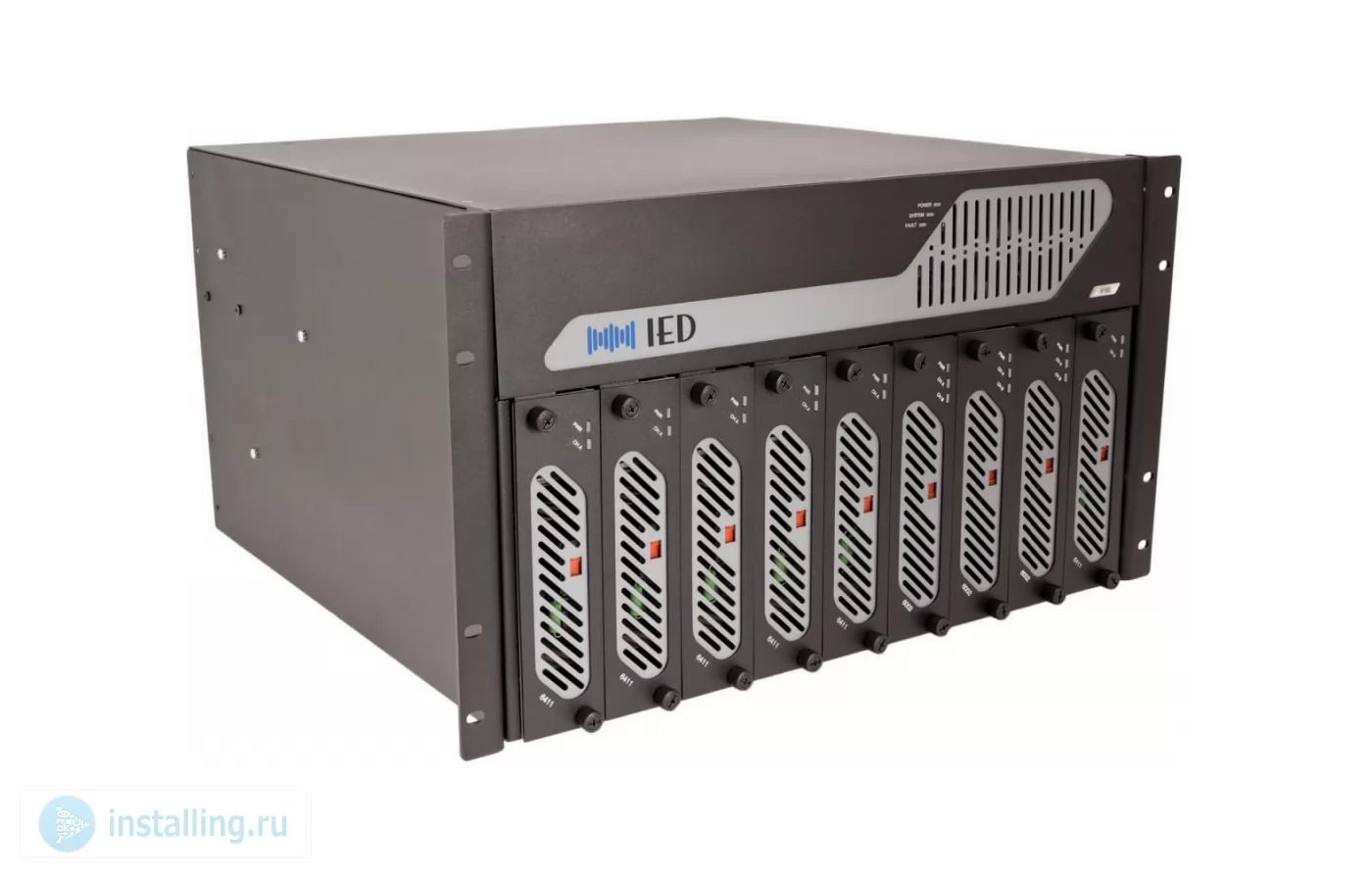

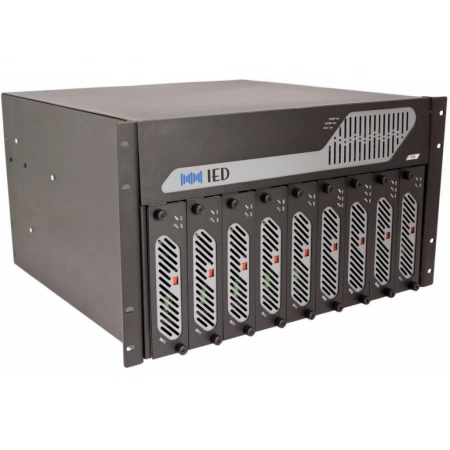

Шасси девятислотового усилителя мощности Atlas Sound IEDT9160H

IEDT9160H – шасси девятислотового усилителя мощности с DSP-процессором для системы оповещения GLOBALCOM, горячее переключение на запасной усилительный модуль, входа локальные и по интерфейсу CobraNet, до 16 выходных зон. Серия Titan. Устройство имеет 9 слотов для установки до 8 основных и 1 резервного модуля усиления серии T6400. Каждый одноканальный модуль обеспечивает выходную мощность 400 Вт, двухканальный – 200 Вт на канал. Возможна установка модулей, предназначенных для работы в линии 70 или 100 В. Переключение на резервный модуль при необходимости может происходить автоматически. Устройство также позволяет подключить локальный источник фоновой музыки.

Шасси IEDT9160H оборудовано цифровым сигнальным процессором и позволяет изменять параметры сигнала на каждом выходе с помощью 9-полосного параметрического эквалайзера, изменять задержку сигнала (до 2 с с шагом в 1 мс), приглушать фоновую музыку при трансляции оповещений, выполняет коммутацию голосовых сообщений. При использовании контроллера датчиков шума IEDT9032NS, шасси автоматически регулирует уровень сигнала в соответствии с уровнем окружающего шума. Может быть подключено к 32-канальному модулю мониторинга аудиосигналов IEDT9032MT.

Предусмотрены функции мониторинга уровня сигнала на выходах линейного уровня, напряжения и исправности заземления на каждой линии. В зависимости от характера неисправности, шасси выполняет предусмотренные сценарием действия, включая оповещение оператора, автоматическое переключение платы усиления и аварийное отключение. Имеются высокоэффективная система охлаждения, дублирующие источники питания, два кабеля питания в комплекте. Шасси позволяет заменять неисправные карты поштучно, без отключения или приостановки работы остальной системы. Устанавливается в монтажную стойку (высота 6U).Требуется годовая лицензия.

• Шасси вмещает 8 основных и 1 резервный модуль усиления с поддержкой горячей замены (поставляются отдельно)
• Широкие возможности конфигурации
• До 16 каналов усиления 200 Вт (двухканальные модули), либо до 8 каналов усиления 400 Вт (одноканальные модули)
• Встроенная высокоэффективная система охлаждения
• Дублирующие источники питания, резервирование порта CobraNet/Ethernet
• Поддерживает управление через RS-232
• Возможность подключения к единой системе мониторинга аудиосигналов GLOBALCOM
• Эффективная система самодиагностики

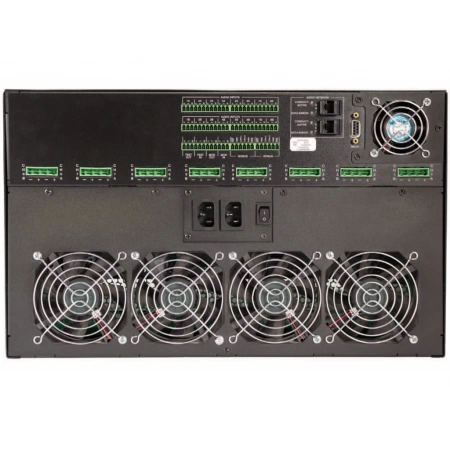

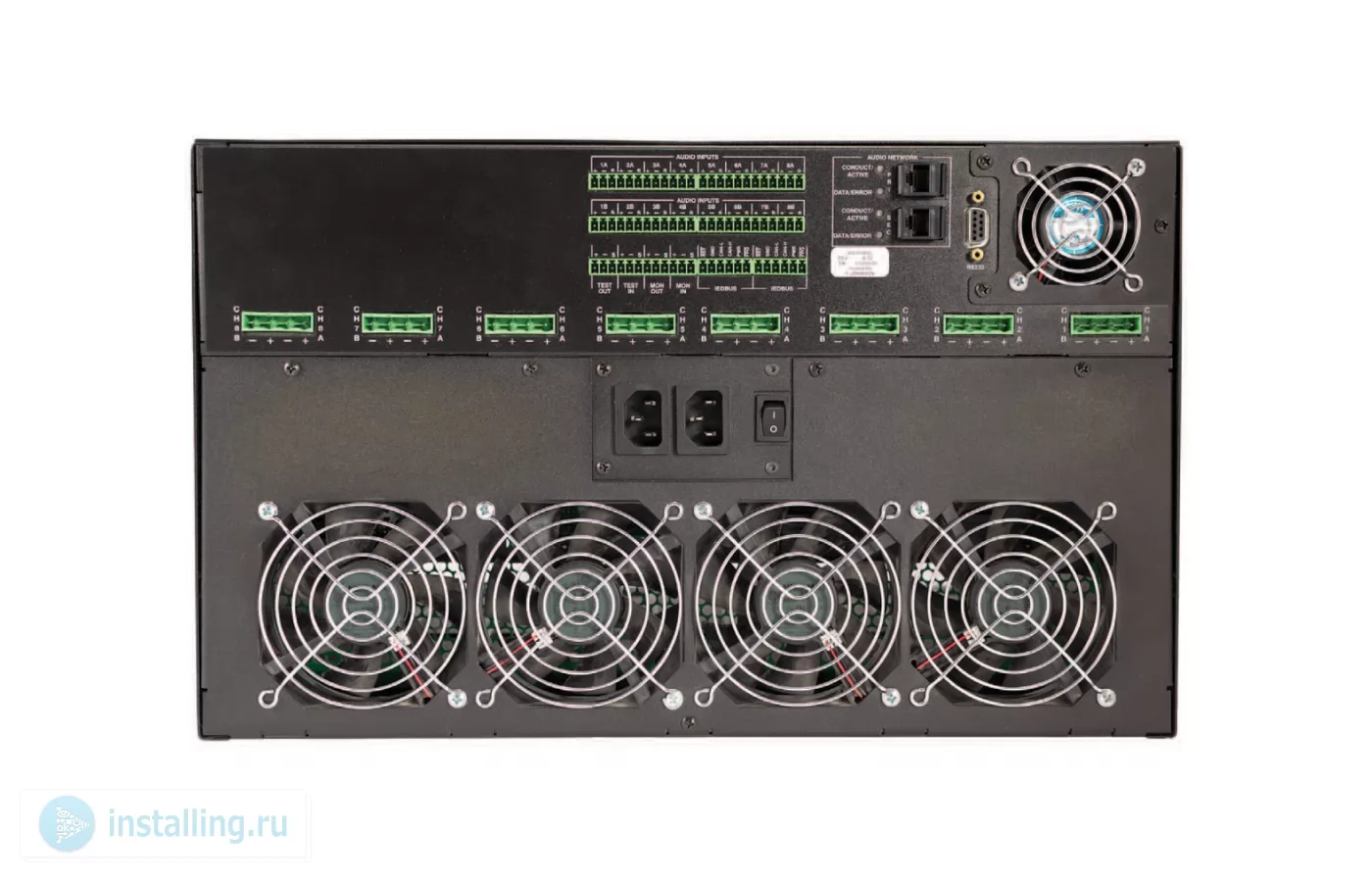

• Входы 16 – балансное аудио моно, клеммный блок
• Выходы 16 – аудио моно, клеммный блок
• 4 – балансное аудио моно, клеммный блок
• 10 – логический выход
• 2 – CobraNet/Ethernet, разъемы RJ45 (розетка)
• 1 – RS-232, разъем D-sub DB9 (розетка)
• Питание 240 В, до 4115 Вт
• Частотный диапазон 20 Гц–20 кГц
• Коэффициент нелинейных искажений <0.01%
• Максимальный уровень сигнала (вход, выход) +14 dBu
• Уровень усиления 25 дБ (макс.)
• Разрядность АЦП 24 бита
• Разрядность ЦАП 24 бита
• Частота дискретизации 48 кГц
• Уровень перекрестных помех < -75 дБ
• Время переключения на резервную плату усиления до 4 с
• Диапазон рабочих температур 0... +50 °C
• Диапазон температур хранения -40... +70 °C
• Габаритные размеры (Ш х В х Г) 483 х 178 х 432 мм
• Глубина установки 442 мм (рекомендуется 450 мм)
• Масса без плат усиления 16.1 кг
• Масса при полной загрузке (9 плат усиления) 32.4 кг
