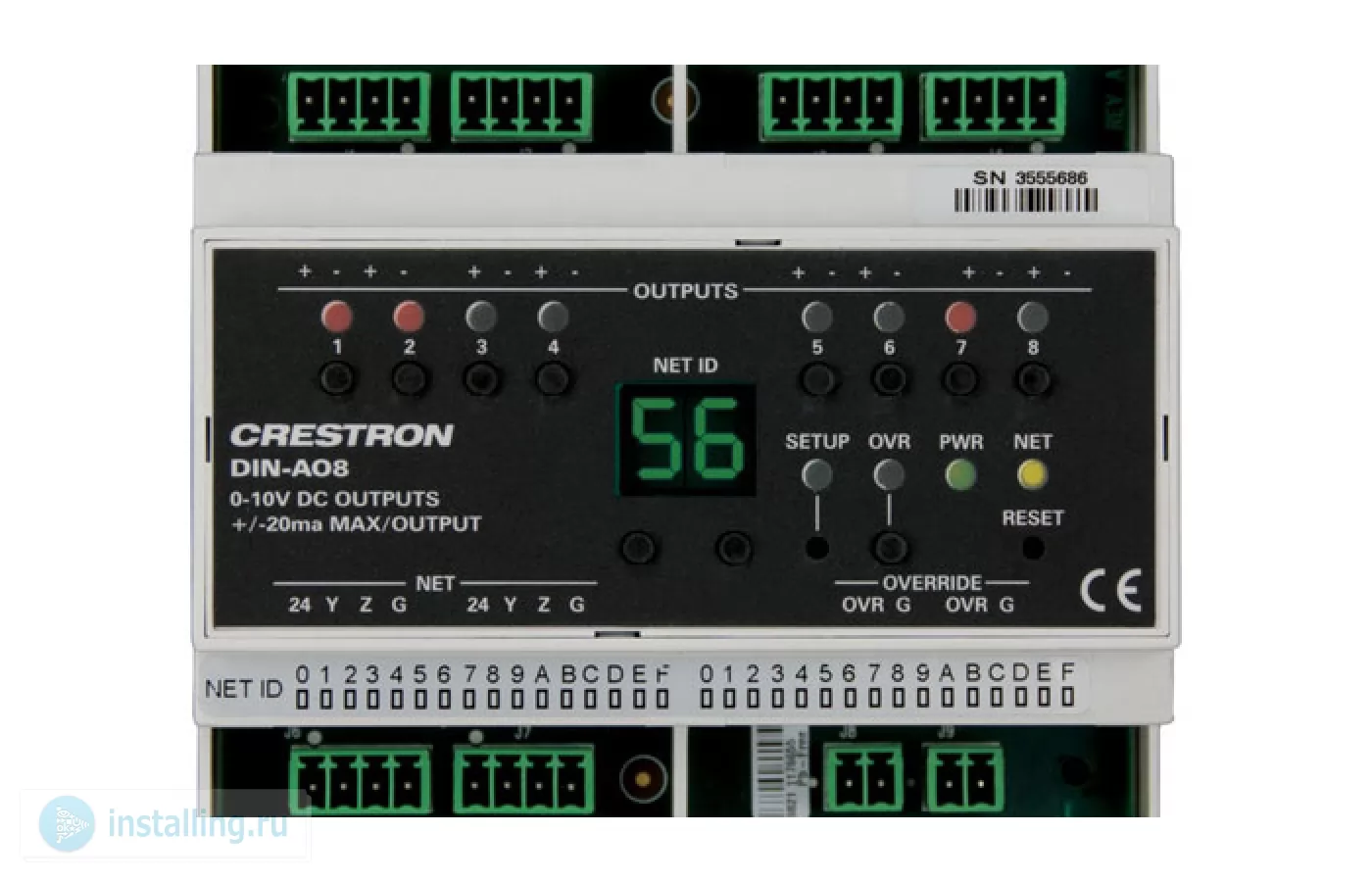

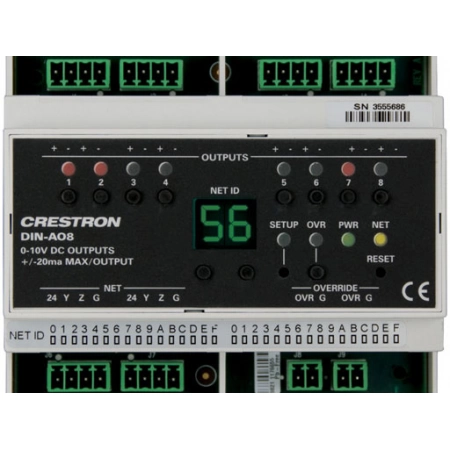

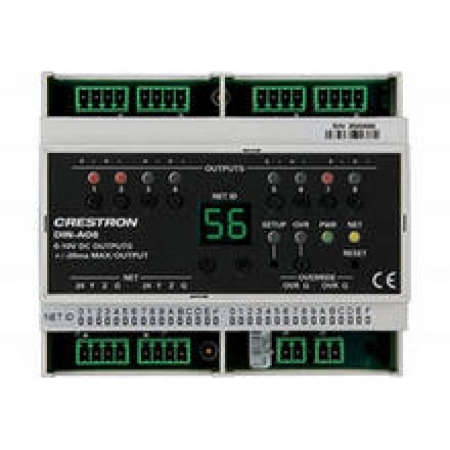

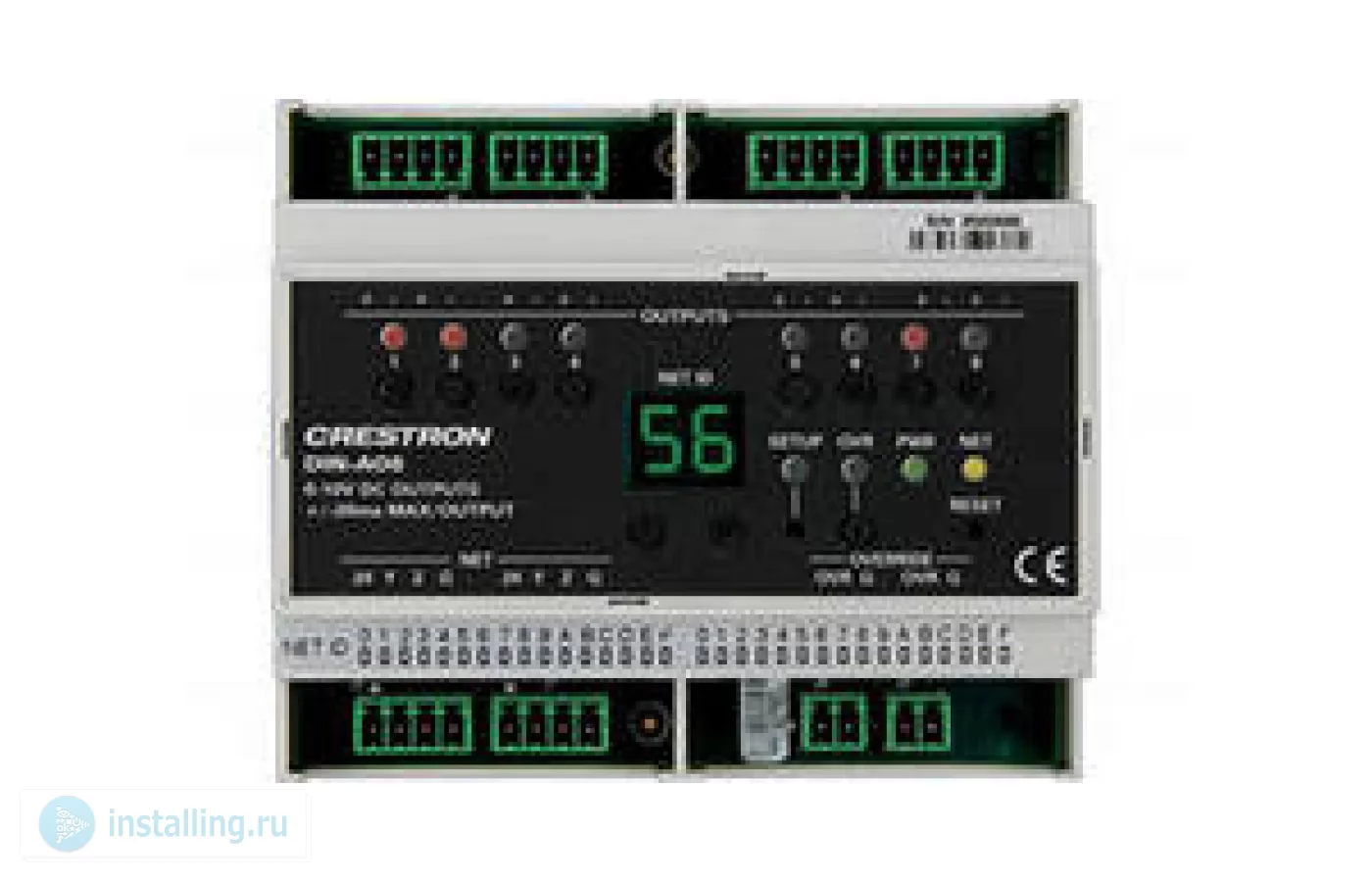

Модуль Crestron DIN-AO8

DIN-AO8 - интерфейсный модуль с восьмью выходными портами для аналоговых сигналов управления для установки на DIN-рейку. Предназначен для подключения к сети Crestron широкого спектра систем управления освещением и климатом сторонних производителей.

Аналоговые выходы

На каждый аналоговый выходной порт может быть подано от 0 до 10 В постоянного тока, что идеально подходит для управления светорегуляторами и системами отопления/кондиционирования. Разрешение сигнала 10 бит обеспечивает высокую точность управления светом и климатом и гарантирует плавные переходы между уровнями сигнала.

Возможность ручного сброса параметров

На модуле расположен дополнительный входной порт, реагирующий на замыкание контактов. Он предназначен для ручного перевода параметров каждого выходного порта в состояние по умолчанию в обход системы управления. Параметры по умолчанию могут быть заданы удаленно с помощью ПО или локально - с лицевой панели прибора.

Установка на DIN-рейку

Конструкция DIN-AO8 предусматривает установку блока на стандартную DIN-рейку, расположенную в полости стены или на настенной панели. Подключение кабелей осуществляется с помощью съемных клеммных блоков, расположенных сверху и снизу от лицевой панели устройства, что очень удобно не только при монтаже, но и при обслуживании системы. Все индикаторы и элементы управления устройством расположены в центральной части лицевой панели. При установке внутрь стены с использованием технологического отверстия со стороной 45 мм лицевая панель прибора остается видна, а соединения - скрыты от глаз.

Интерфейс Cresnet

DIN-AO8 подключается к управляющему процессору Crestron второй серии DIN-AP2 или любому другому процессору второй серии через управляющую сеть Cresnet. Питание DIN-AO8 также осуществляется через Cresnet. DIN-AO8 оборудован двумя портами интерфейса Cresnet, что позволяет каскадировать устройства, расположенные на одной DIN-рейке.

• Интерфейсный модуль для подключения систем управления освещением и отопления/кондиционирования сторонних производителей
• Восемь выходных портов для аналоговых сигналов управления с амплитудой 0 - 10 В
• Функциональность прибора полностью программируется через процессор Crestron DIN-AP2
• Возможность настройки с лицевой панели или с помощью ПО
• Возможность ручного сброса параметров
• Связь с системой управления через интерфейс Cresnet
• Устанавливается на DIN-рейку (ширина 6M)
