USB, DVI, КВМ-удлинитель CE624 от компании ATEN поддерживает функционал Dual View (возможность подключения двух устройств отображения с интерфейсом DVI) и новейшую технологию HDBaseT™ 2.0, которая позволяет обеспечить высоконадежную передачу наиболее распространенных типов сигналов - видео, аудио, USB и RS-232.

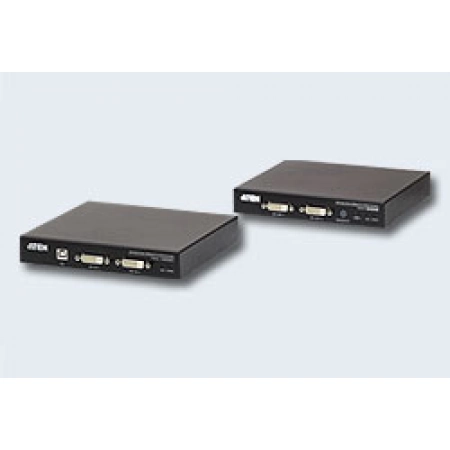

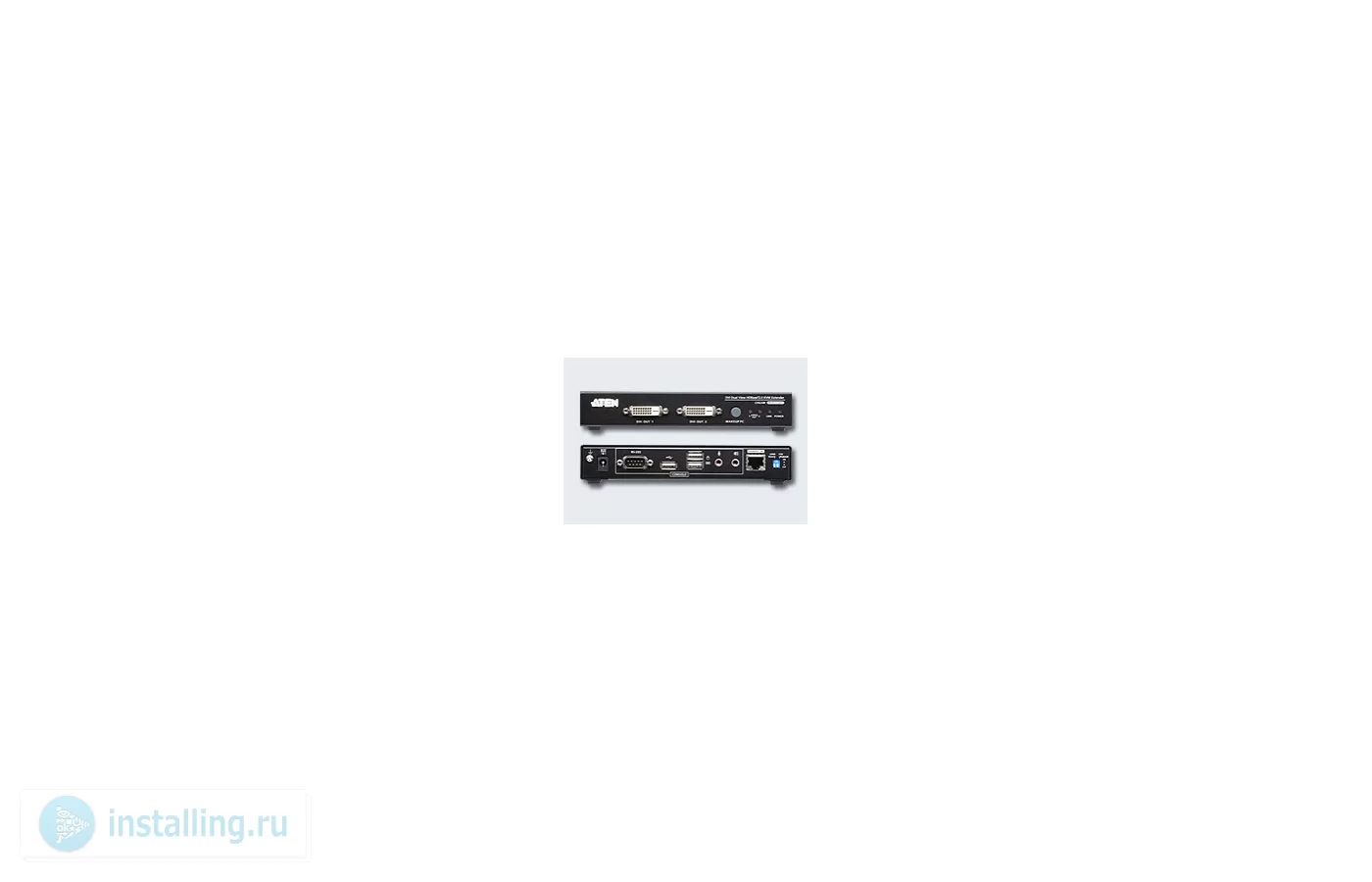

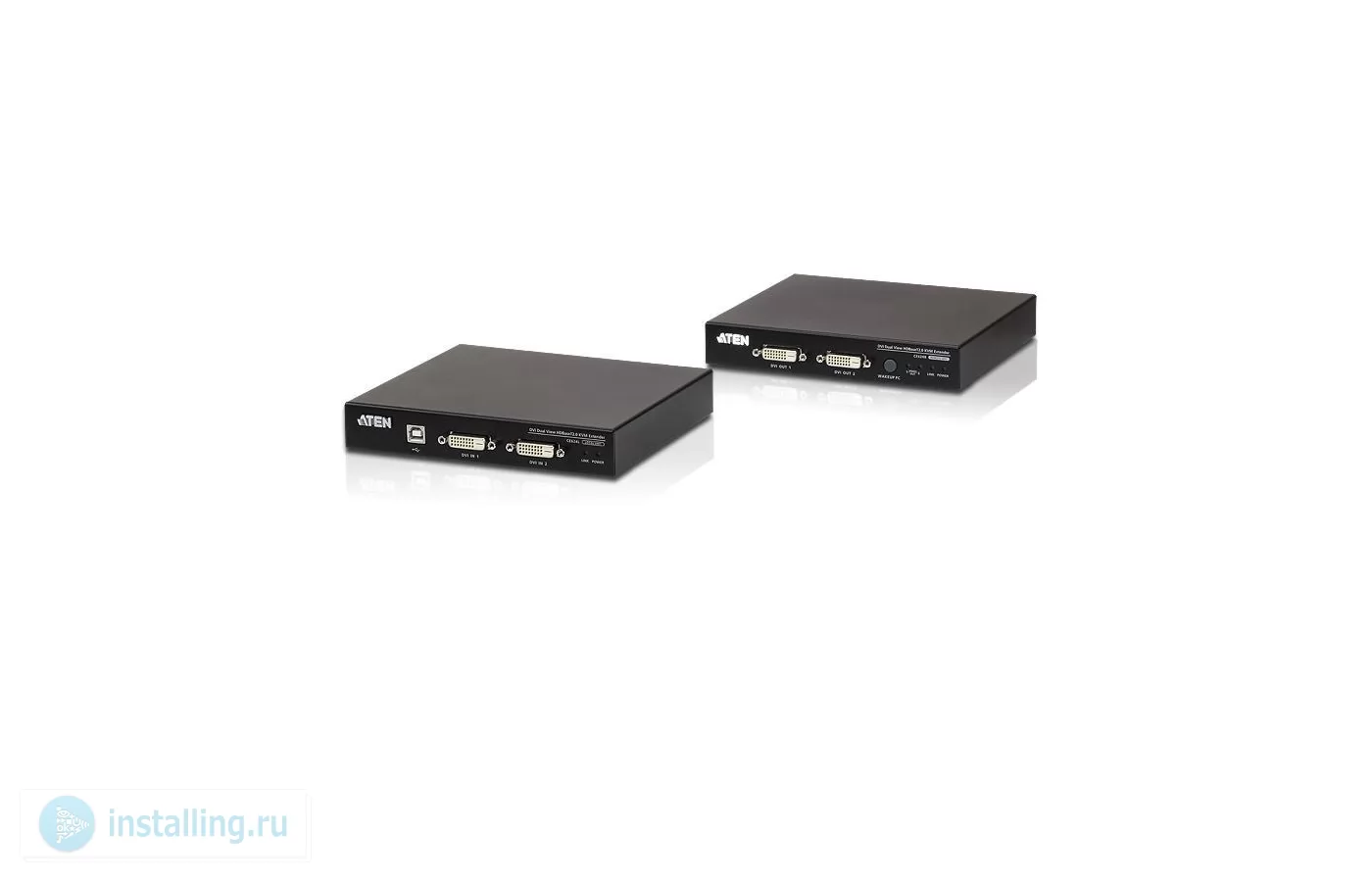

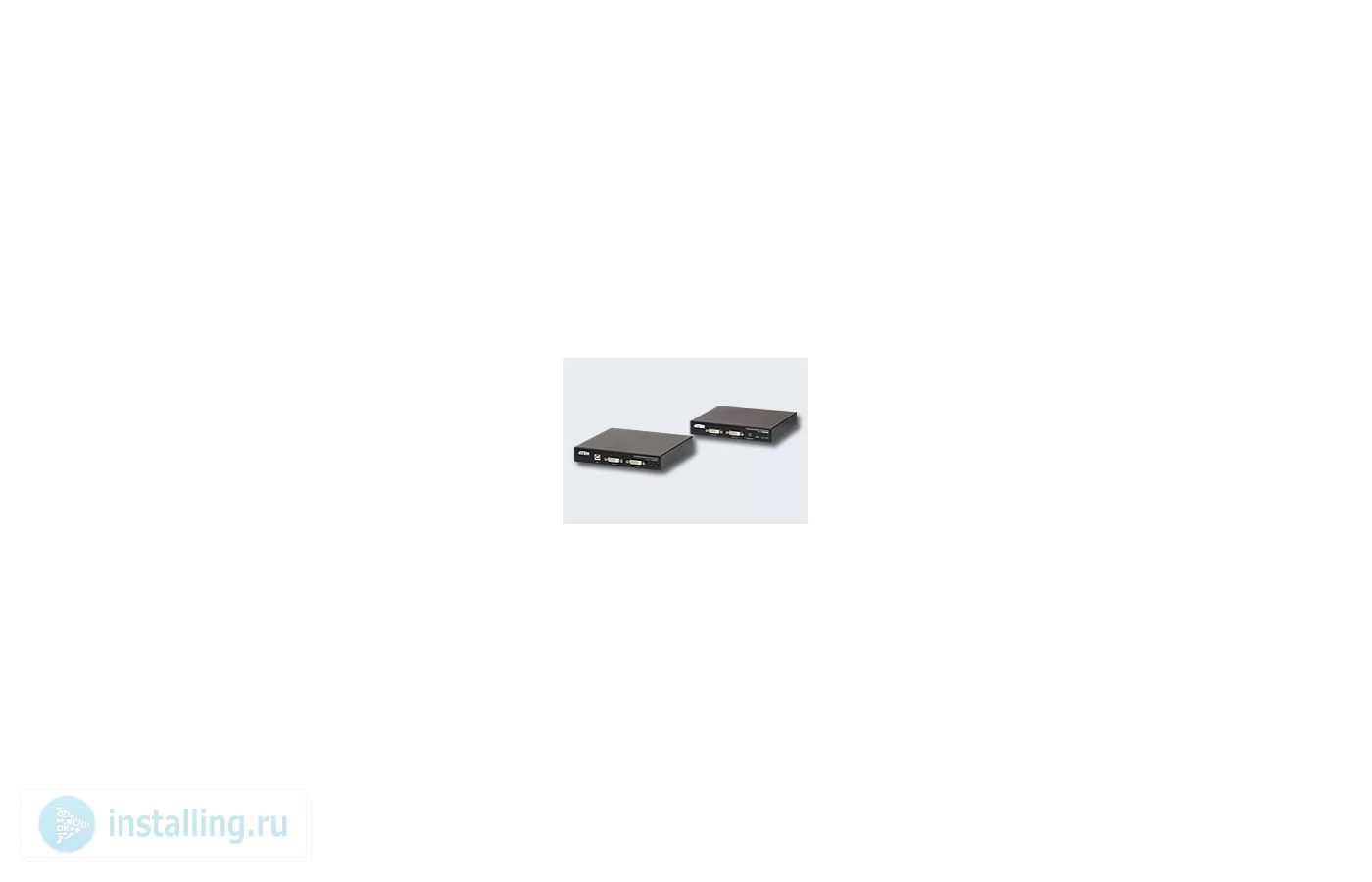

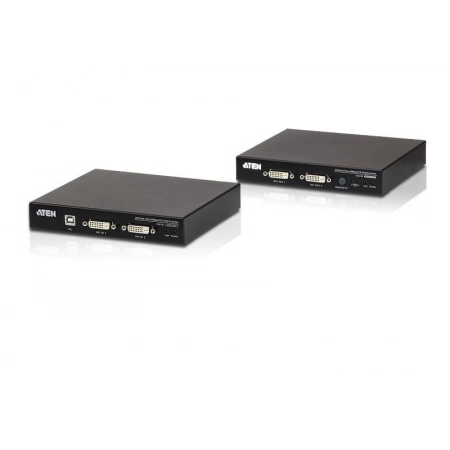

Устройство состоит из двух модулей - локального CE624L и удаленного CE624R, соедняемых одним кабеляем Cat.6/6a. КВМ-удлинитель CE624 способен передавать высококачественное DVI-видео с поддержкой функционала Dual View, 2-канальный цифровой звук PCM, сигналы USB 2.0 и RS-232 на расстояние до 100 метров от исходного компьютера. Обладая достаточно простой процедурой подключения кабелей и поддерживая различные типы сигналов, КВМ-удлинитель CE624 может применяться там, где требуется удобный удаленный доступ, например,в центрах управления транспортом, медицинских учреждениях, промышленных складах и на удаленных рабочих станциях.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
- использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
- выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): CE624-AT-G; CE624-AT; CE624; CE624G
Особенности
- Позволяет осуществить доступ к компьютеру с поддержкой DVI Dual View и KVM-управление с удаленной консоли
- Поддержка технологии подключения HDBaseT™ 2.0:
- — Обеспечивает передачу видео, аудио, USB и RS-232 сигналов с помощью одного кабеля типа Cat6/6a
- — Наличие в удлинителе буфера для хранения EDID позволяет системе (сервер + монитор) избежать проблемы при загрузке и определить оптимальное разрешение видео
- — Улучшенный алгоритм обнаружения и коррекции битовых ошибок для препятствования интерференции сигналов обеспечивает передачу высококачественного видео
- Обеспечивает высокое качество изображения на больших расстояниях:
- — поддержка разрешения 1920 x 1200 при 100м в стандартом режиме HDBaseT™;
- — поддержка разрешения 1920 x 1200 при 150м в режиме Long Reach HDBaseT™
- Переключатель режима Long Reach - переключение между режимами HDBaseT™ Standard и Long Reach осуществляется одним щелчком
- Встроенные порты USB 2.0 - обеспечивается высокая скорость передачи данных для периферийных устройств
- Поддержка 2-канального цифрового звука PCM - обеспечение передачи высококачественного звука
- Поддержка функции включения («пробуждения») ПК с помощью кнопки или «горячей» клавиши
- Встроенная защита от статического электричества
- Совместимость с HDCP 2.2
Комплектация

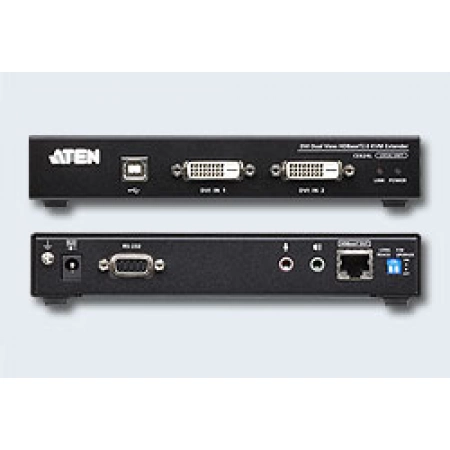

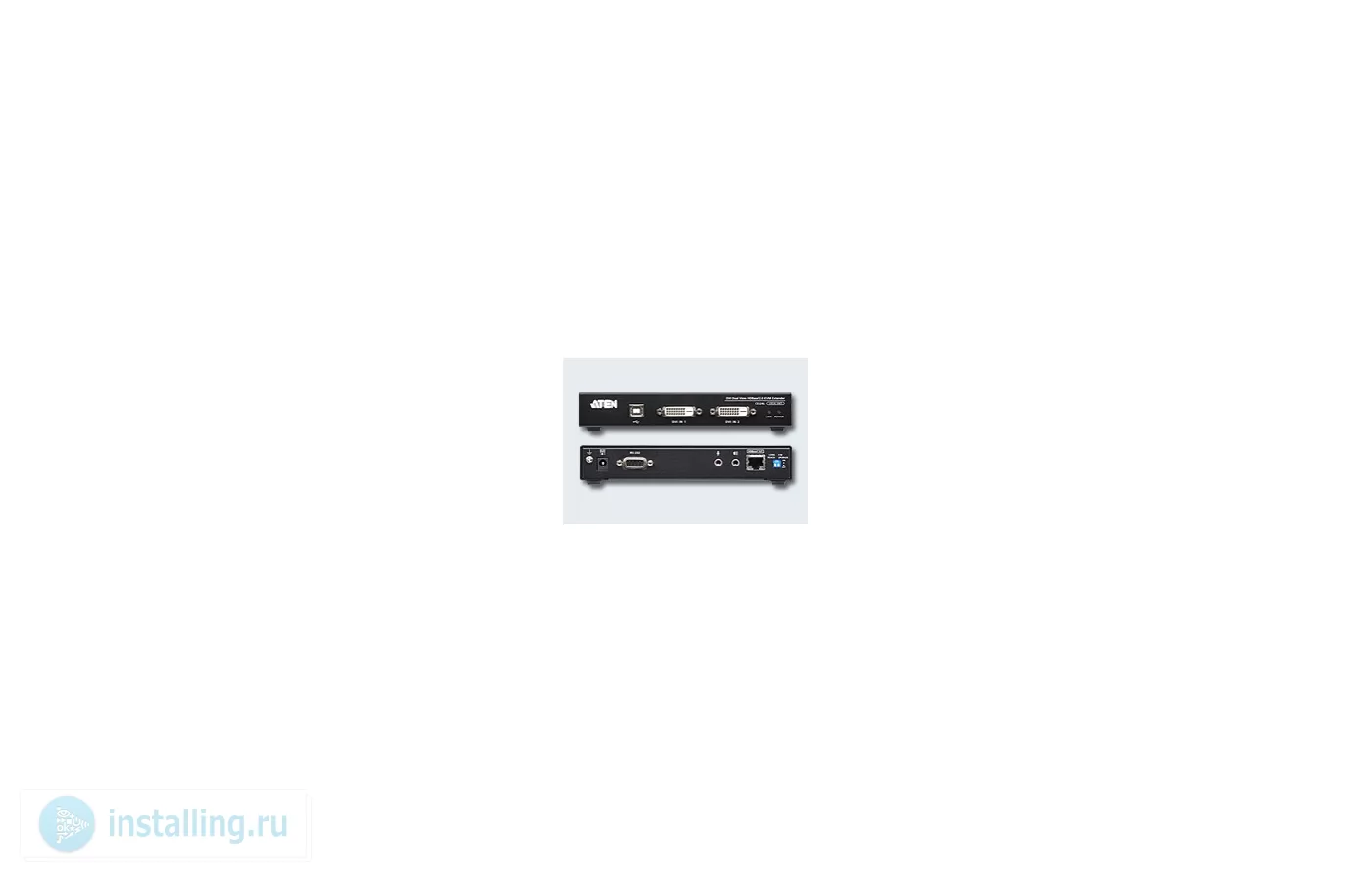

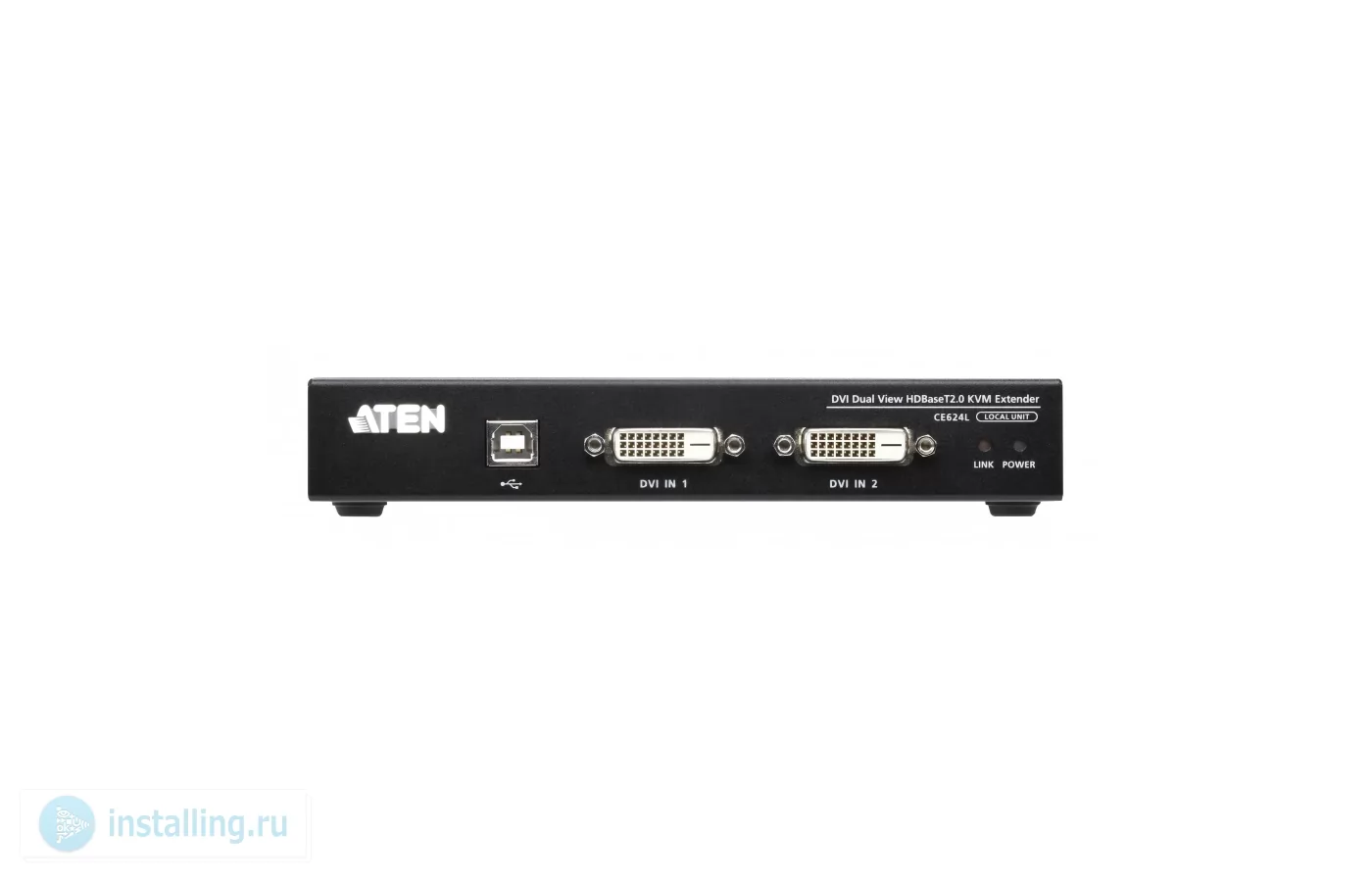

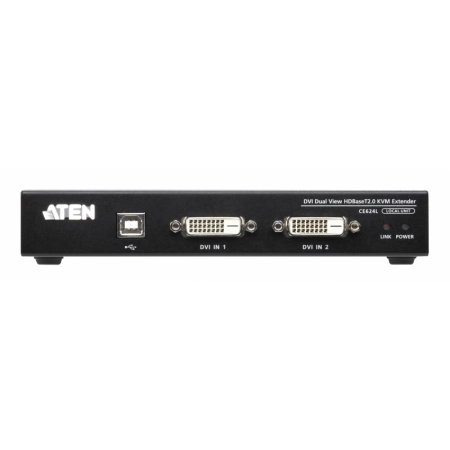

- 1 x CE624L USB, DVI Dual View, КВМ-удлинитель c поддержкой HDBaseT 2.0 (локальный блок)

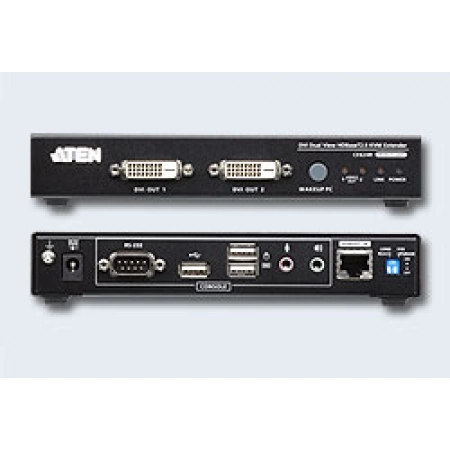

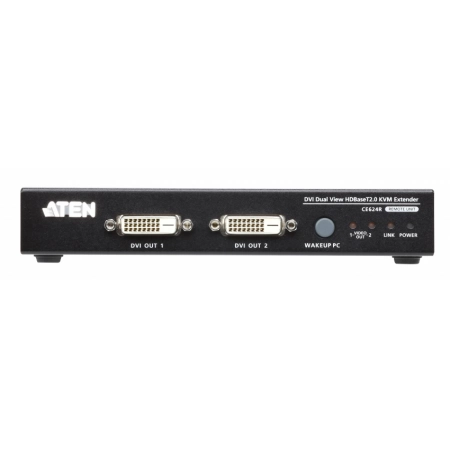

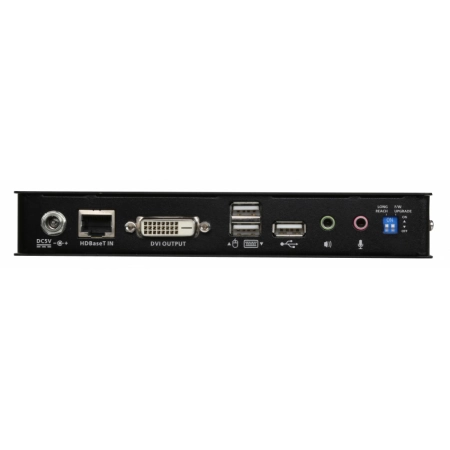

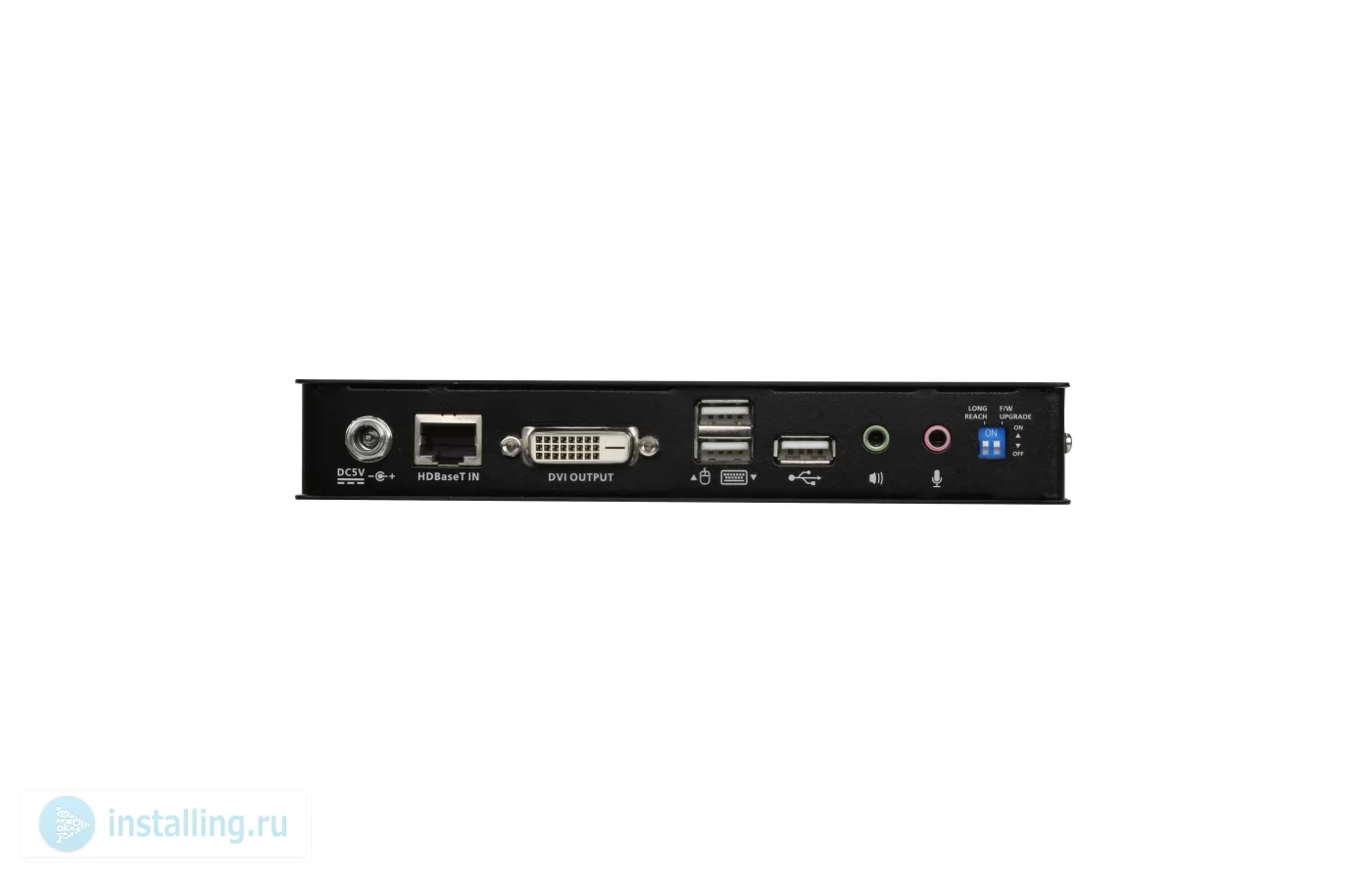

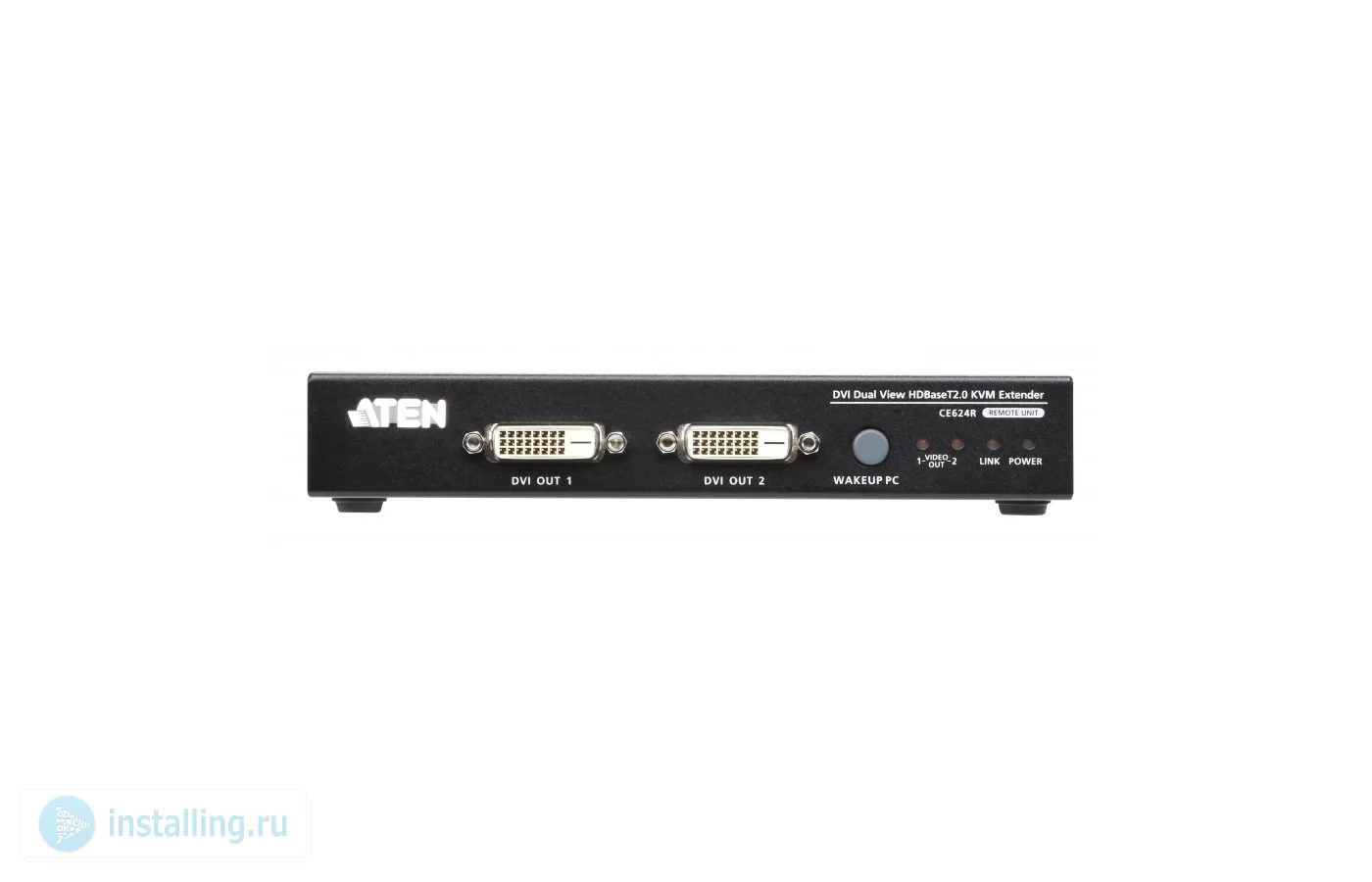

- 1 x CE624R USB, DVI Dual View, КВМ-удлинитель c поддержкой HDBaseT 2.0 (удаленный блок)
- 2 x кабеля DVI-D (1.8м)
- 1 x комплект звуковых кабелей с разъемом розового цвета (1.8м)
- 1 x комплект звуковых кабелей с разъемом зеленого цвета (1.8м)
- 1 x USB-кабель 1.8м
- 2 x адаптера питания
- 2 x комплект для монтажа
- 8 x установочных ножек
- 1 x руководство пользователя
Схема подключения
Спецификация

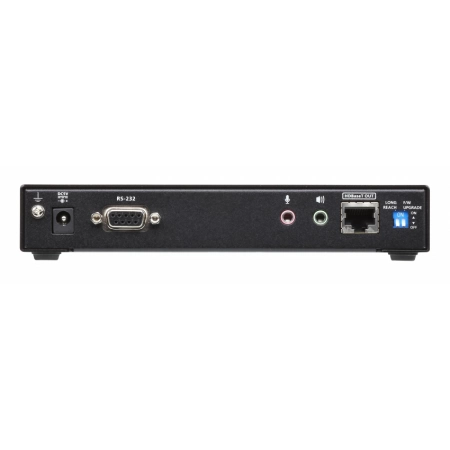

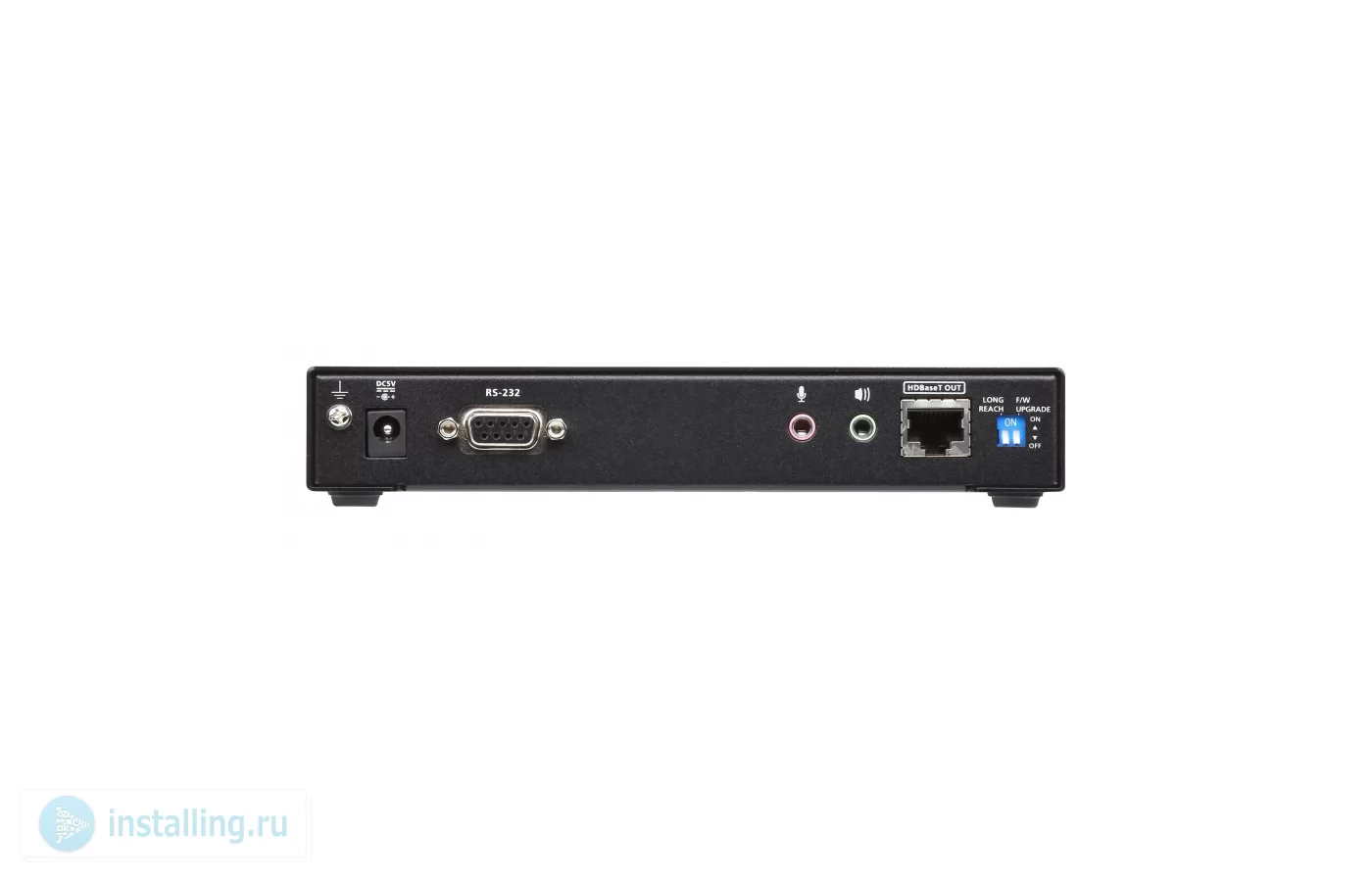

| Характеристики | Значение | | CE624L | CE624R | | Разъемы | Порты консоли | Нет | Гнездо DVI-D (белого цвета) - 1 шт.
Гнездо USB тип А (белого цвета) - 3 шт.
Миниатюрное гнездо стерео (зеленого цвета) - 1 шт.
Миниатюрное гнездо стерео (розового цвета)- 1 шт. | | KVM порты | Гнездо DVI-D (белого цвета) - 2 шт.
Гнездо USB тип В (белого цвета) - 1 шт.
Миниатюрное гнездо стерео (зеленого цвета) - 1 шт.
Миниатюрное гнездо стерео (розового цвета)- 1 шт. | Нет | | RS-232 | Гнездо DB-9 (черного цвета) - 1 шт. | Разъем DB-9 (черного цвета) - 1 шт. | | Питание | Разъем для подключения питания постоянного тока, с фиксацией (черного цвета) - 1 шт | | Блок-Блок | 1 x RJ-45 гнездо (черный) | | Светодиоды | Питание | 1 (оранжевый) | | Связь | 2 (зеленый) | | Видео | нет | 1 (оранжевый) | | Переключатели | Включение поддержки режима Long Reach | Ползунковый переключатель - 1 шт | Ползунковый переключатель - 1 шт | | Обновление микропрограммы | Ползунковый переключатель - 1 шт | Ползунковый переключатель - 1 шт | | Нажимные кнопки | Кнопка активации | Нет | Кнопка - 1 шт. | | Разрешение видео | До 1600x1200 & 1920x1200 при 90м (Cat 5e) / 100м (cat 6/6a) 1080P@100м | До 1600x1200 & 1920x1200 при 90м (Cat 5e) / 100м (cat 6/6a) 1080P@100м | | Потребляемая мощность | 5 В постоянного тока, 5.5 Вт | 5 В постоянного тока, 12.2 Вт | | Среда | Рабочая температура | 0 ...+40oС | | Температура хранения | -20 ...+60oС | | Влажность | 0~80% относительная, без конденсата | | Физические характеристики | Материал корпуса | Металл | | Вес | 0,80 кг | 0,81 кг | | Размеры (ДхШхВ) | 17.42 x 15.94 x 2.88 см | 17.42 x 15.94 x 2.88 см | |
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
