KVM-переключатель ALTUSEN KL1516AMR с ЖК-дисплеем имеет независимо выдвигающиеся модули 17-дюймового ЖК-монитора и клавиатуры со встроенным тачпадом. KVM-переключатели KL1516AMR позволяют ИТ- администраторам получать доступ и управлять 16 компьютерами. К переключателю может быть подключена дополнительная KVM консоль с PS/2 или USB интерфейсом. Для удаленной работы в пределах здания можно подключить KVM удлинитель, а при необходимости доступа из любой точки мира — IP KVM удлинитель (KVM шлюз CN8000, KN1000).
Для повышения надежности и эффективности для соединения компьютеров используются разъемы RJ-45 и кабель Cat 5e/6. При использовании соединительных кабелей переключатель KL1516AMR позволяет управлять любой комбинацией ПК, компьютеров Mac, Sun и устройств последовательной передачи данных.
Эти переключатели обладают функциями, облегчающими администраторам управление всеми устройствами серверной комнаты или центра обработки данных.
Например, расширенная функция «Номер адаптера» позволяет хранить настройки соединительного кабеля – номер, имя порта, ОС, язык клавиатуры и т.д. Эта функция позволяет администраторам подключать серверы на другие порты без необходимости перенастраивать адаптеры. Другие полезные функции этих переключателей включают улучшенное качество видео – увеличение расстояния до серверов до 50 метров при разрешении 1280 x 1024.
Артикул (и возможные варианты его написания): KL1516AM-AXA-RG, KL1516AM-AX-RG, KL1516AMR, KL1516AMRG, KL1516AM, KL-1516AM
ВНИМАНИЕ!
В инсталляциях рекомендуется:
- использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
- выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Особенности
- KVM-консоль с или 17-дюймовым ЖК монитором и с задвигаемым корпусом имеет зазоры сверху и снизу корпуса, что облегчает операции с ним внутри стойки 1U.
- Функция Dual Rail – ЖК монитор выдвигается независимо от клавиатуры / сенсорной панели.
- Защелка консоли дает возможность выезжающей консоли надежно оставаться убранной, когда она не используется
- С одной консоли можно контролировать до 16 компьютеров; при шлейфовом подключении до 31 дополнительного устройства, можно контролировать до 512 компьютеров.
- Кабели KVM адаптера с автоматическим преобразованием сигнала обеспечивают удобные комбинации интерфейсов. PC, Mac и Sun компьютеры и последовательные устройства могут быть включены в установку.
- RJ-45 разъемы и кабель Cat5 позволяют увеличить расстояние между компьютерами и переключателем до 50 метров при разрешении 1280 x 1024 и частоте 75 Гц.
- Специальный порт консоли для управления от внешней консоли плюс дополнительный порт PS/2 мыши для использования дополнительной мыши со встроенной ЖК консолью.
- Не требуется программное обеспечение – удобный выбор компьютеров с помощью переключателей выбора порта, “горячих клавиш” и интуитивно понятных OSD меню.
- Экранное меню OSD автоматически настраивается под изменения разрешения – древовидная структура OSD обеспечивает быстрый поиск и управление компьютерами.
- Быстрое и удобное переключение между компьютерами со станции и наличие переключателей выбора порта — LED кнопки-диоды отображают активные подключенные порты и выбранное устройство.
- Настройки видео изображения подсоединенных компьютеров автоматически принимают значения оптимального выходного сигнала, поступающего на ЖК монитор.
- Функция автосканирования позволяет отслеживать работу выбранных пользователем компьютеров.
- Двухуровневая система защиты по паролю: к управлению компьютерами допускаются только авторизованные пользователи – до четырех пользователей и один администратор, имеющие отдельные профили для каждого.
- Поддержка режима широковещания – команды с клавиатуры могут быть переданы одновременно на все доступные компьютеры установки.
- Стандартная клавиатура со 105-клавишами; эмуляция Mac и Sun клавиатуры.
- Клавиши клавиатуры, предназначенные для вызова режима “Горячих клавиш” и режима OSD, для обеспечения быстрого доступа к соответствующему функционалу.
- Монтаж в 19-дюймовую системную стойку (1U) – включен стандартный набор для монтажа в стойку, также есть дополнительный набор для быстрого (один человек производит установку) монтажа в стойку (приобретается отдельно).
- Многоплатформенная поддержка: Windows 2000/XP/Vista, Mac, Linux, Unix, Sun, FreeBSD.

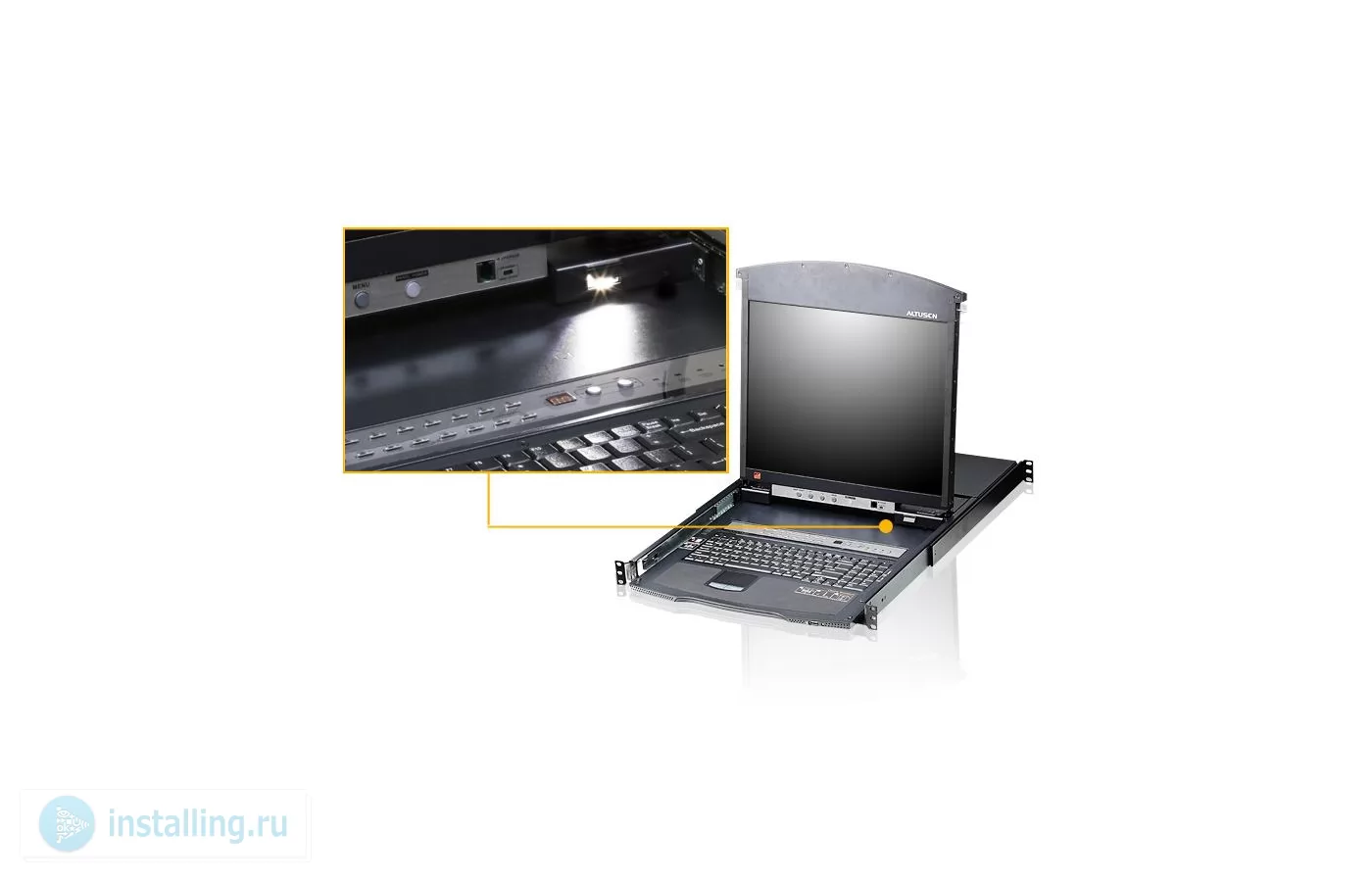

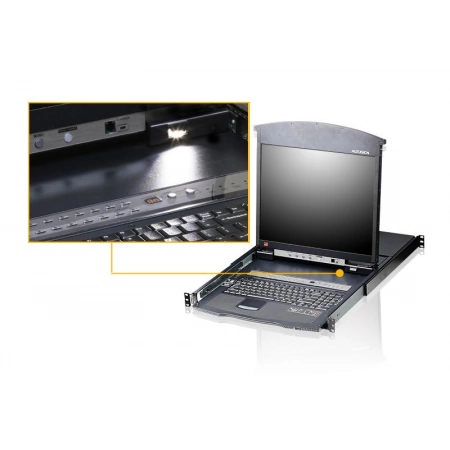

- Локальная LED подсветка, обеспечивающия освещение клавиатуры.
- Локальная LED подсветка, обеспечивающия освещение клавиатуры
Примечание: *Конструктивно у всех устройств серии CLхххх и KLxxxx блок с монитором можно открыть на угол до 120 градусов, но так как при установке в стойку верхний блок упирается в монтажные профили фактические углы открытия монитора меньше. Для информации, углы открытия монитора отражены в таблице.
| Модель | LCD Panel -
Угол открытия | LCD Panel -
Угол открытия
при установке в стойку |
| CL1000M | 118°~120° | 112° |
| CL1000N | 118°~120° | 110° |
| CL1008 | 118°~120° | 112° |
| CL1016 | 118°~120° | 112° |
| CL1308N | 118°~120° | 110° |
| CL1316N | 118°~120° | 110° |
| CL3000N | 118°~120° | 112° |
| CL6700MW | 118°~120° | 112° |
| CL6708MW | 118°~120° | 112° |
| CL5708 | 118°~120° | 112° |
| CL5716 | 118°~120° | 112° |
| CL5708I | 118°~120° | 112° |
| CL5716I | 118°~120° | 112° |
| CL3700 | 118°~120° | 114° |
| CL3100 | 118°~120° | 114° |
| CL3800 | 118°~120° | 98.5° |
| CL5800 | 118°~120° | 93°~95° |
| CL5808 | 118°~120° | 93°~95° |
| CL5816 | 118°~120° | 93°~95° |
| KL1508A | 118°~120° | 93°~95° |
| KL1516A | 118°~120° | 93°~95° |
| KL1108V | 118°~120° | 93°~95° |
| KL1116V | 118°~120° | 93°~95° |
| KL1508AI | 118°~120° | 93°~95° |
| KL1516AI | 118°~120° | 93°~95° |
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
| Набор для монтажа в стойку | Глубина | | 2Х-010G (Длинный) | 68 см – 105 см | | Короткий (Стандартный) | 42 см – 77 см | |
| Набор ”Easy Installation” для облегченного монтажа в стойку силами одного человека | Глубина | | 2Х-012G (Длинный/Опционный) | 68 см – 105 см | | 2Х-011G Короткий (Опционный) | 57 см – 70 см | |
Комплект поставки
- 1 x 16-и портовый Dual Rail ЖК KVM-переключатель с высокой плотностью монтажа, с подключением по кабельной системы Cat5 и стандартным набором монтажа в стойку
- 1 x кабель для обновления встроенного программного обеспечения
- 1 x шнур питания
- 1 x руководство пользователя
- 1 x руководство “Быстрый Старт”
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Схема подключения
Спецификация

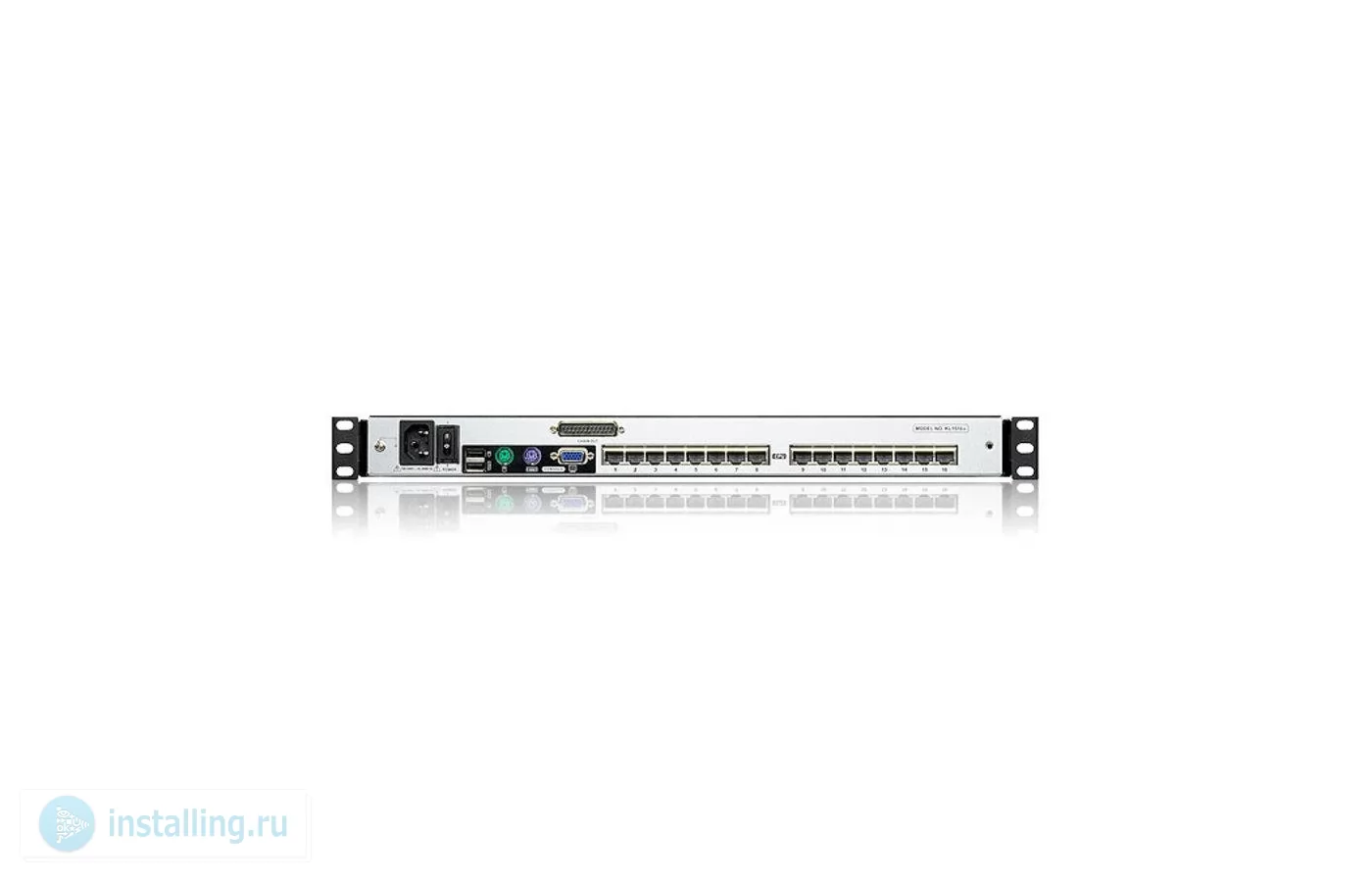

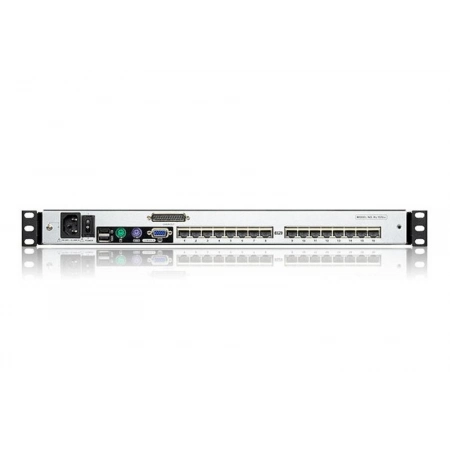

| Параметры | Значение | | Количество подсоединяемых компьютеров | Непосредственно | 16 | | Максимально | 512 (через шлейфовое соединение) | | Выбор порта | OSD-меню; “горячие” клавиши; кнопочные переключатели | | Разъемы | Порты внешней консоли | Видео | 1 x HDB-15 розеточный (синий) | | Клавиатура | 1 x 6-pin Mini-Din розеточный (фиолетовый) | | Мышь | 1 x 6-pin Mini Din Female (зеленый) | | KVM порты | 16 x RJ-45 розеточный (черный) | | Порт шлейфого подключения | 1 x DB-25 вилочный (черный) | | Обновление встроенного ПО | 1 x RJ-11 розеточный (черный) | | Питания | 1 x 3-х штырьковое гнездо переменного тока | | внешняя мышь | 1 x 6-pin Mini-Din розеточный (зеленый) | | Переключатели | Сброс | 1 x полуутопленный переключатель | | Выбор порта | 2 x кнопочный переключатель (станция) | | 2 x кнопочный переключатель (порт) | | Обновление ПО | 1 x ползунок | | Питание | 1 x тумблер | | Питание ЖК монитора | 1 x кнопочный переключатель | | Настройка ЖК монитора | 4 x кнопочный переключатель | Светодиодные
индикаторы | Подключен (ON Line) | 16 (зеленый) | | Выбран (Selected) | Идентификационный номер станции (Station ID) | 2 x 7-сегментный индикаторный дисплей (оранжевый) | | Идентификационный номер порта (Port ID) | 2 x 7-сегментных (оранжевый) | | Питание | 1 (синий) | | Фиксация | Num Lock | 1 x зеленый | | Caps Lock | 1 x зеленый | | Scroll Lock | 1 x зеленый | | Питание ЖК монитора | 1 (оранжевый) | | Эмуляция | клавиатура / мышь | PS/2; USB (PC, Mac, Sun); Serial | | Видео | ЖК монитор 17” | 1280 x 1024 при 75 Гц | | Интервал сканирования | 1~255 сек. | | Электрические характеристики | 100~240 В переменного тока 50/60Гц, 1А | | Энергопотребление | ЖК монитор 17” | 120В/ 28Вт; 230В/ 28Вт | | Среда | Рабочая температура | 0~40oС | | Температура хранения | -20~60oС | | Влажность | 0~80% относительная, без конденсата | Физические
характеристики | Материал корпуса | Металл+пластик | | Вес | ЖК монитор 17” | 17.30 кг | | Размеры (Д x Ш x В) | ЖК монитор 17” | 70.90 x 48.20 x 4.40 см (19”/1U) | |
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
