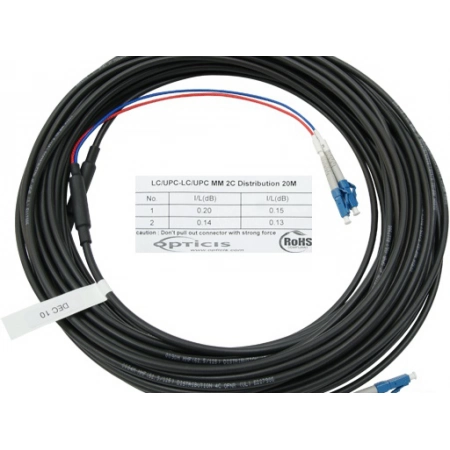

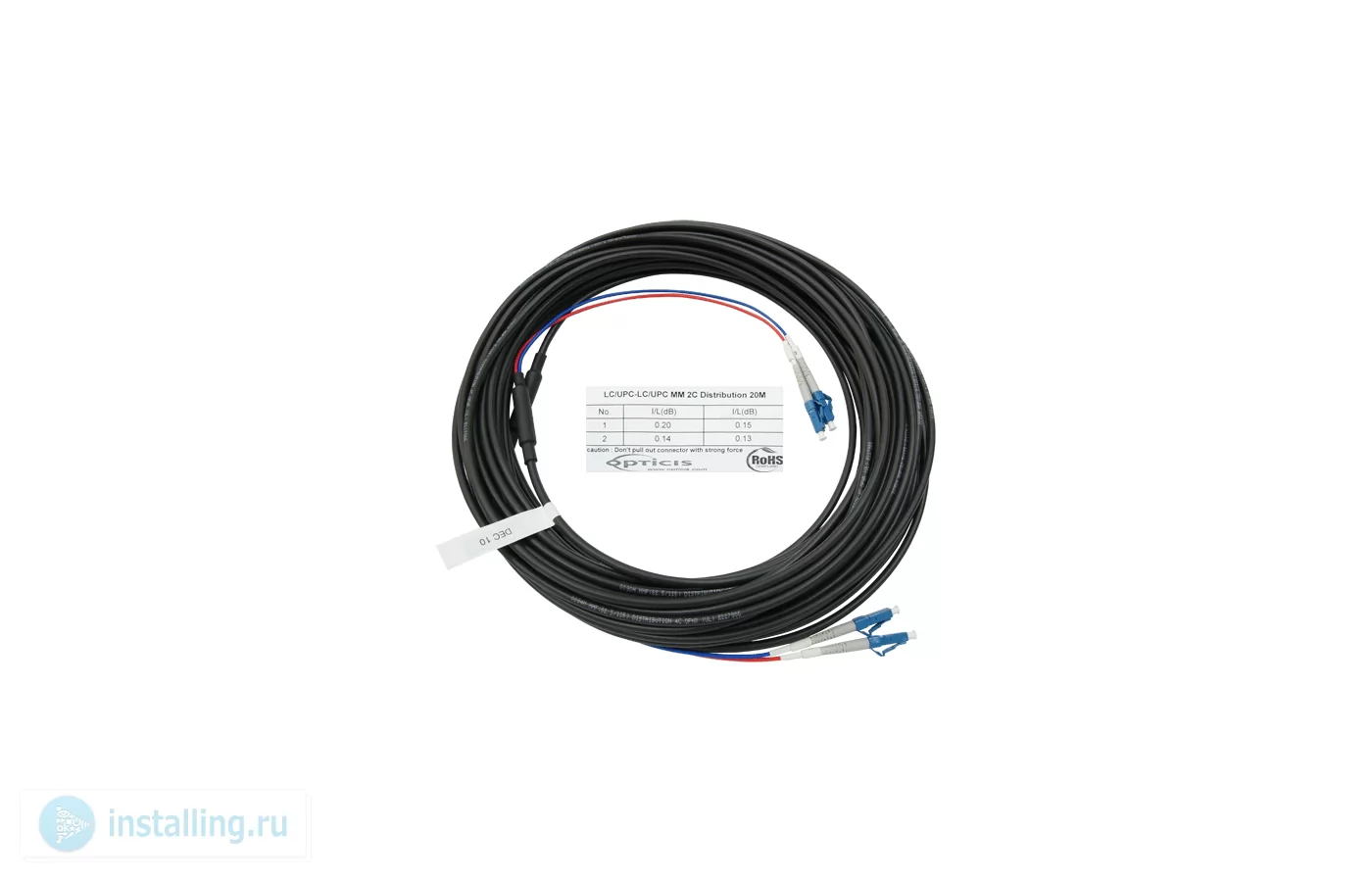

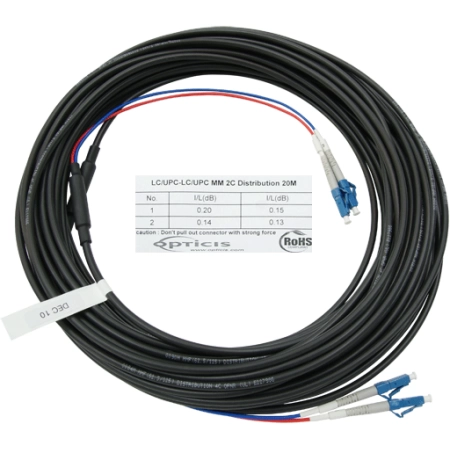

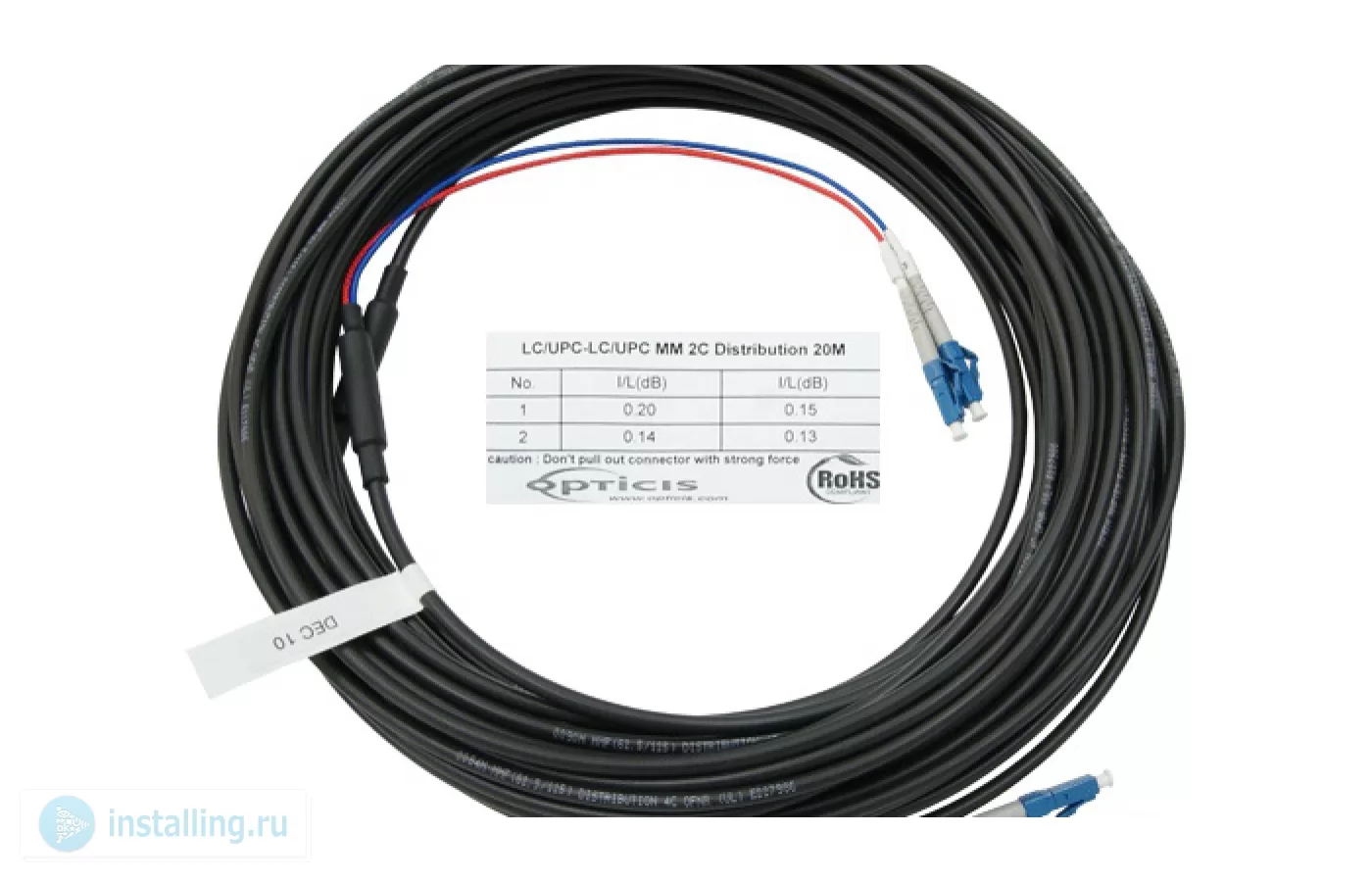

LLMD-625DT-30 - многомодовый оптоволоконный кабель конструкции Distribution с двумя волокнами 62,5/125 мкм, оконцованными с обеих сторон симплексными коннекторами LC SFF. Длина кабеля 30 м. Внешняя оболочка из полиэтилена с антипиреном (FR-PE) типа OFNR. Волокна стеклянные в плотной буферной оболочке, дополнительно защищены разноцветными трубками модулей. Под внешней оболочкой кабеля имеются армирующие нити, являющиеся основным силовым элементом кабеля. Оптоволокна отмаркированы буквами А и В. Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений, для прокладки в кабельных шахтах. Кабель не содержит ни одного металлического элемента, являясь полностью диэлектрическим, не требует защитного заземления. Пригоден для широкого спектра профессиональной аудио и видео аппаратуры, а также для локальных вычислительных сетей и инженерных систем зданий. Кабель специально разработан и рекомендуется для использования совместно с оборудованием производства Opticis, сочетающимся по типу коннекторов и оптоволокон.
Основные особенности:- Кабель предназначен для соединения активных блоков аппаратуры. По противопожарным соображениям он не предназначен для прокладки в фальшпотолках, фальшполах и других пленум-полостях, но допускается его прокладка в кабельных шахтах зданий
- Внешняя оболочка кабеля отмаркирована через каждый метр, что позволяет легко определять длину отрезка кабеля в метрах простым вычитанием чисел, указанных на его концах
- Цветовая и буквенная маркировка оптоволокон способствуют легкой корректной коммутации
- Кабель отличается повышенной надежностью при эксплуатации, так как оптоволокна под внешней оболочкой размещены внутри дополнительных защитных трубок (модулей)
- Торцы кабеля и выходящие из них оптоволокна надежно защищены специальными муфтами, снижающими вероятность выскальзывания или облома волокон при операциях коммутации
Технические характеристики:- Длина кабеля, м 30
- Тип конструкции кабеля Распределительная (Distribution), модульная
- Количество волокон в модуле 1
- Количество оптоволокон 2
- Тип оптоволокна ОМ1 (A1b)
- Материал сердцевины/оболочки Стекло/стекло
- Диаметр сердцевины/оболочки, мкм 62,5/125
- Тип буферной оболочки Плотная буферная оболочка (tight buffer)
- Диаметр буферной оболочки, мкм 900
- Материал внешней оболочки кабеля Полиэтилен с антипиреном (FR-PE)
- Противопожарная характеристика внешней оболочки OFNR (optical fiber nonconductive riser)
- Цвет внешней оболочки Черный
- Наружный диаметр кабеля, мм 4,7 +/-0,3
- Погонная масса, кг/км 23
- Максимально допустимое продольное усилие протяжки, Н 600
- Тип коннекторов LC SFF (small form factor), симплексный
- Количество коннекторов 4
- Тип полировки наконечника коннектора UPC
- Вносимые потери коннектора, дБ Не более 0,3
- Потери на отражение коннектора, дБ Не менее 25
- Затухание оптоволокна на длине волны 850 нм, дБ/км Не более 3,5
- Затухание оптоволокна на длине волны 1300 нм, дБ/км Не более 1,0
- Коэффициент широкополосности на длине волны 850 нм, МГц x км Не менее 200
- Коэффициент широкополосности на длине волны 1300 нм, МГц x км Не менее 500
- Числовая апертура оптоволокна 0,275 +/-0,015
