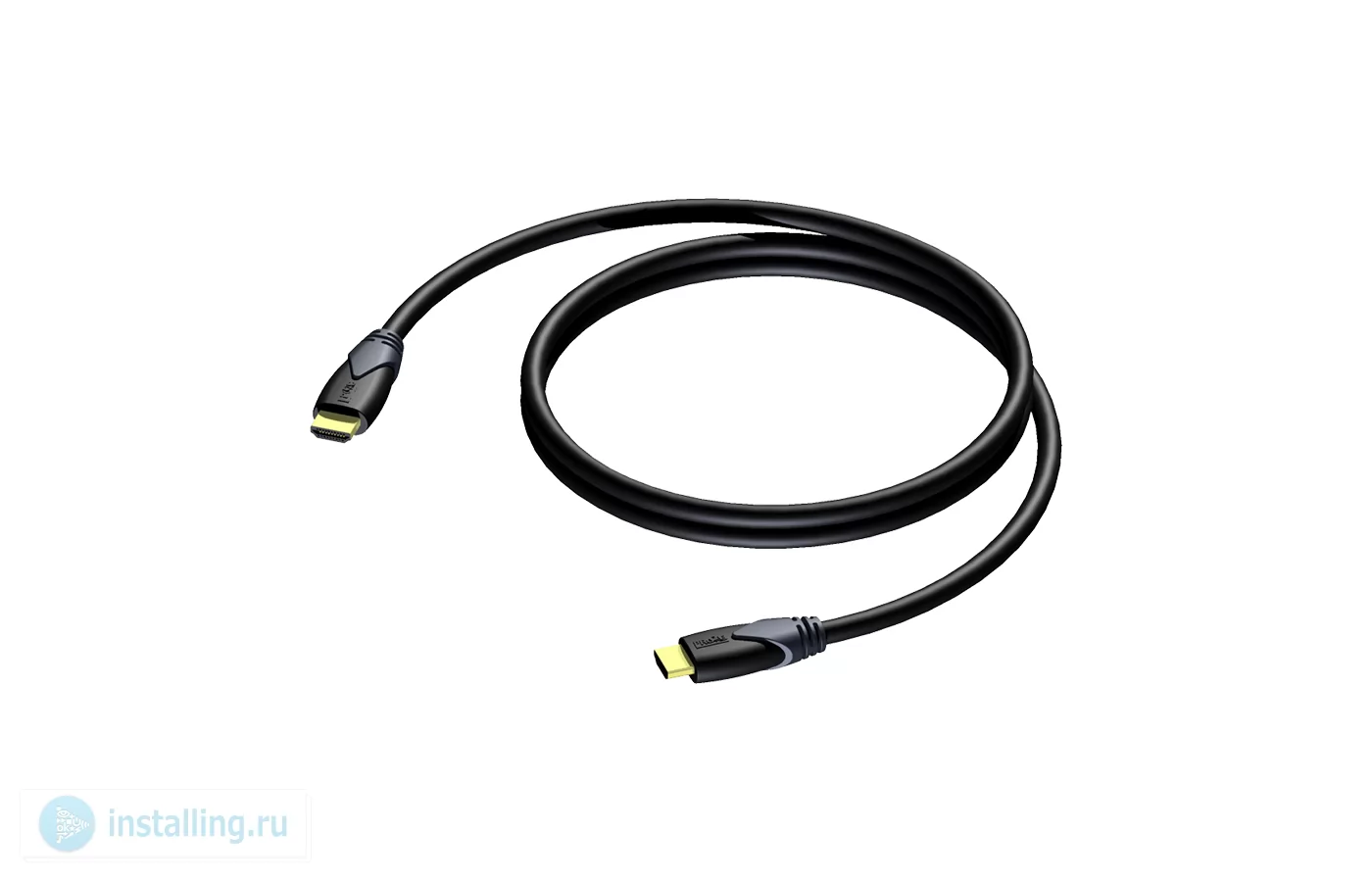

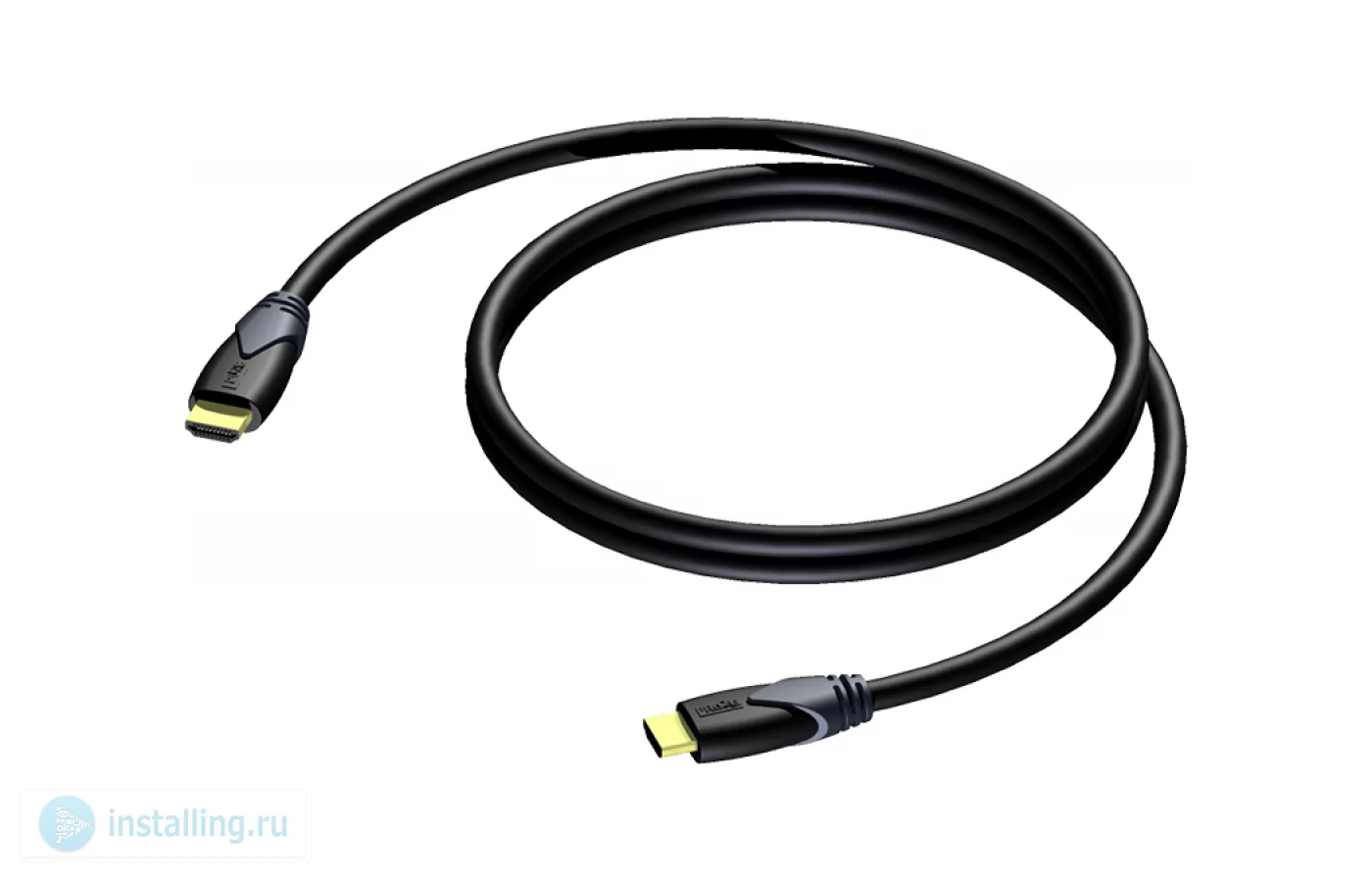

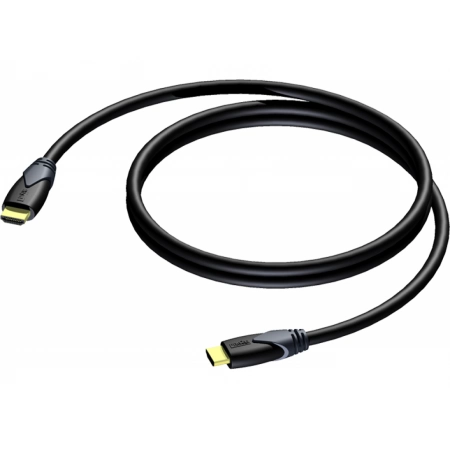

CLV104K/15 – активный видеокабель серии Classic на основе кабеля сечением 24 AWG, оконцованный разъемами HDMI (вилка-вилка). Кабель является направленным, в разъем со стороны дисплея встроен усилитель сигнала. Предназначен для передачи сигналов High Speed HDMI 4K c ARC, Ethernet, 3D в видеосистемах высокого разрешения. Длина кабеля 15 м.
Основные особенности- Гарантирует передачу сигналов 4K/60 4:4:4 (2160p) со скоростью до 18 Гбит/с на расстояния до 15 м
- Соответствует новейшим стандартам HDMI, обратно совместим со спецификациями HDMI предыдущих поколений
- Передача HDMI, Ethernet, ARC, до 32-х каналов вложенного аудио, CEC, 3D
- Интегрированный чип RedMere для передачи 4K-сигналов на расстояния до 15 м: вилка HDMI, которая подключается к дисплею, содержит в себе встроенное миниатюрное полупроводниковое устройство-репитер, благодаря чему достигается удлинение сигнала
- Гибкая ПВХ-оболочка с внешний диаметром 8,8 мм
- Проводники 24 AWG из бескислородной меди высокой степени очистки
- Золотое покрытие контактов
- Тройное экранирование эффективно защищает сигнал от внешнего электромагнитного шума и наводок
- Длина 15 м, доступные другие варианты
Технические характеристики- Тип кабеля активный кабель HDMI High Speed with Ethernet (24 AWG)
- Тип разъемов HDMI тип А (вилка-вилка) со встроенным репитером на стороне дисплея
- Марка разъемов литые разъемы Procab Classic
- Внутренний проводник 1 x 0,525 мм; чистая медь
- Сечение внутренней жилы 0,22 мм?
- Количество сигнальных жил 5P + 5C; 5 витых пар (10) + 5 отдельных проводников
- Материал изоляции жилы вспененный полиэтилен (Foamed PE)
- Диаметр изоляции жилы 1,4 мм
- Цвет изоляции 5P: белый / красный, белый / зеленый, белый / синий, белый / коричневый, белый / желтый;
- 5C: желтый, оранжевый, красный, белый, серый
- Экран 1 индивидуальный для витых пар, алюминиевая фольга на майларе + провод заземления
- Экранирование, % 100?% покрытие, 25?% перекрытие
- Экран 2 общий, алюминиевая фольга на майларе + провод заземления
- Экранирование, % 100?% покрытие, 25?% перекрытие
- Экран 3 плетеный медный; 24 x 10 x 0,10 мм
- Материал внешней оболочки ПВХ (PVC)
- Цвет внешней оболочки черный
- Диаметр внешней оболочки 8,8 мм
- AWG 24
- Длина 15 м
-
- Электротехнические параметры
- Номинальное напряжение 30 В
- Электрическая прочность диэлектрика 500 В пост. (1 мин.)
- Волновое сопротивление 100 Ом ±10 Ом
-
- Эксплуатационные характеристики
- Диапазон рабочих температур -40… +80 °C (стационарная инсталляция)
- -25… +70 °C (нестационарная инсталляция)
- Минимальный радиус изгиба 4 x внешних диаметров кабеля (стационарная инсталляция)
- 6 x внешних диаметров кабеля (нестационарная инсталляция)
-
- Соответствие стандартам
- RoHS2 директива 2011/65/EU
- Reach EC 1907/2006
- Внутренняя/наружная прокладка внутренняя
- Кабельные стандарты High Speed HDMI with Ethernet
