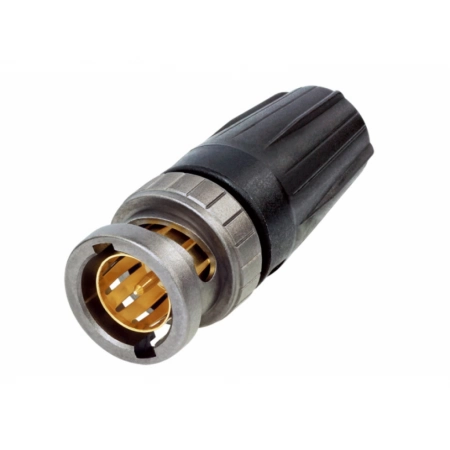

Разъемы BNC rearTWIST UHD специально разработаны для передачи видеосигнала сверхвысокой четкости. Благодаря уникальной конструкции изолятора и центрального контакта, разъемы имеют низкие значения обратных потерь для 4K и 8K сигналов.
При передаче видео сигналов высокого разрешения, включая 4K или 8K, значение импеданса разъемов BNC оказывает более существенное влияние, чем при передаче сигналов меньшего разрешения. Отклонение импеданса в ту или иную сторону отрицательно влияет на возвратные потери и на коэффициент стоячей волны по напряжению, что, в свою очередь, существенно снижает дальность передачи.
Новые разъемы rearTWIST UHD BNC разработаны специально для передачи видео высокого разрешения и основаны на проверенной технологии rearTWIST. Уникальный дизайн изолятора в сочетании с уменьшенным наружным диаметром позолоченного центрального контакта обеспечивает передачу UHD видео превышающие необходимые лимиты возвратных потерь и гарантируют необходимый запас при возможных отклонениях импеданса, которые могут вызваны изгибом кабеля или неправильной сборкой разъема
Разъем подходит для следующих кабелей:
Belden 1694A, Belden 1694ANH, Belden 1694DNH, Belden 70082, Belden 70082NH, Belden 70082CH
Argosy Image 1000, Cordial CVI 10-48 HD, Draka 1.0/4.8 AF, Draka 755-901/5, Klotz V10/48, Percon VK7
Размеры обжимного инструмента:
Центральный контакт: 1.07 mm
Экран: 7.36 mm
Особенности и преимущества:
Уникальная конструкция изолятора и центрального контакта для передачи видео UHD
Проверенная технология rearTWIST
Полностью совместим с обычными разъемами BNC
Улучшенные значения обратных потерь на высоких частотах
