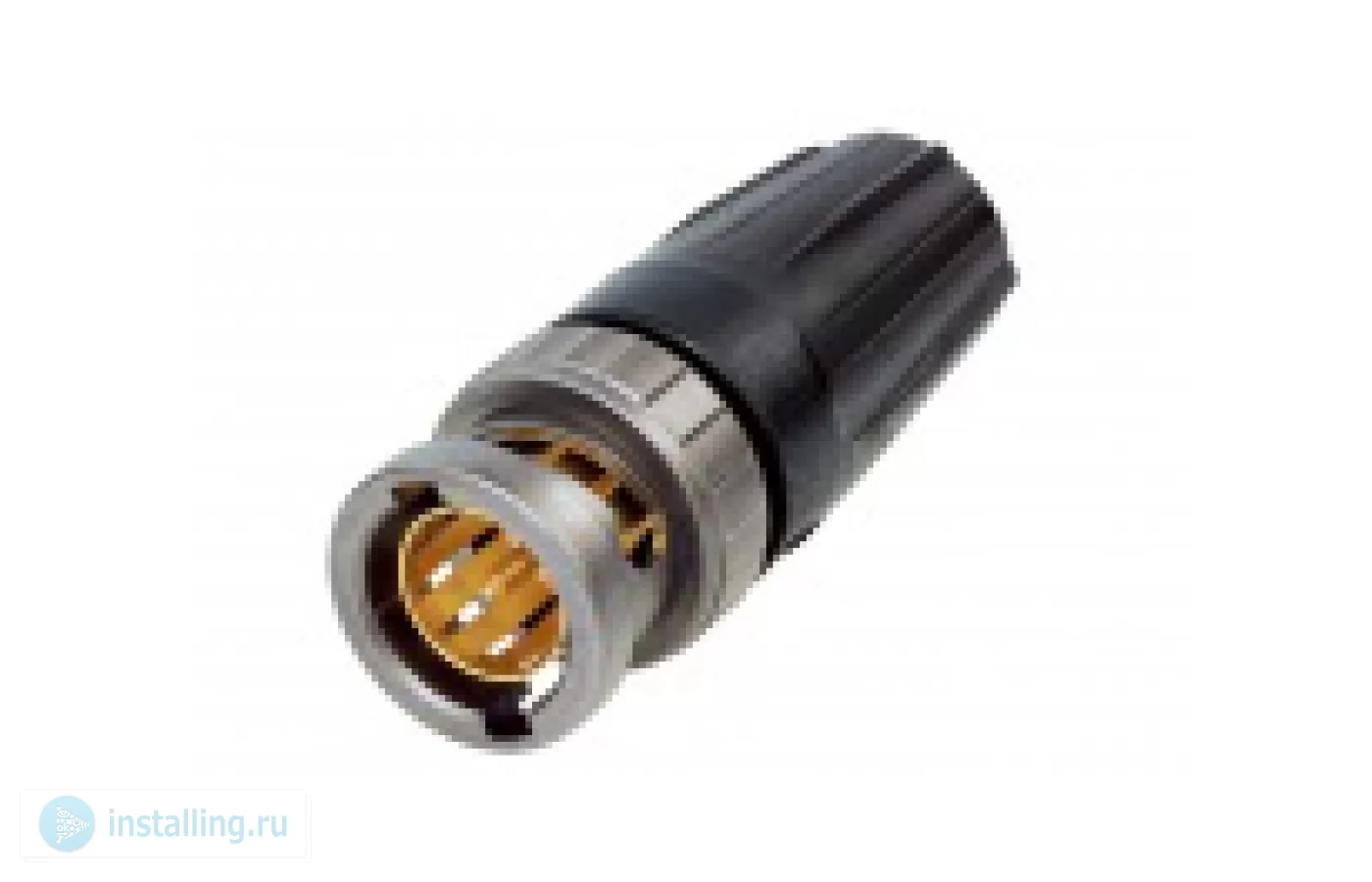

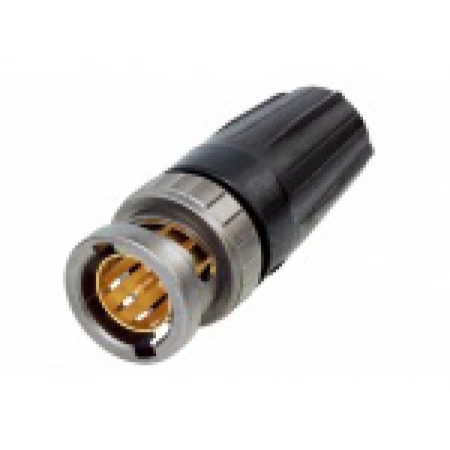

Разъем Neutrik NBNC75BLP7X

Разъемы BNC rearTWIST UHD специально разработаны для передачи видеосигнала сверхвысокой четкости. Благодаря уникальной конструкции изолятора и центрального контакта, разъемы имеют низкие значения обратных потерь для 4K и 8K сигналов.

При передаче видео сигналов высокого разрешения, включая 4K или 8K, значение импеданса разъемов BNC оказывает более существенное влияние, чем при передаче сигналов меньшего разрешения. Отклонение импеданса в ту или иную сторону отрицательно влияет на возвратные потери и на коэффициент стоячей волны по напряжению, что, в свою очередь, существенно снижает дальность передачи.

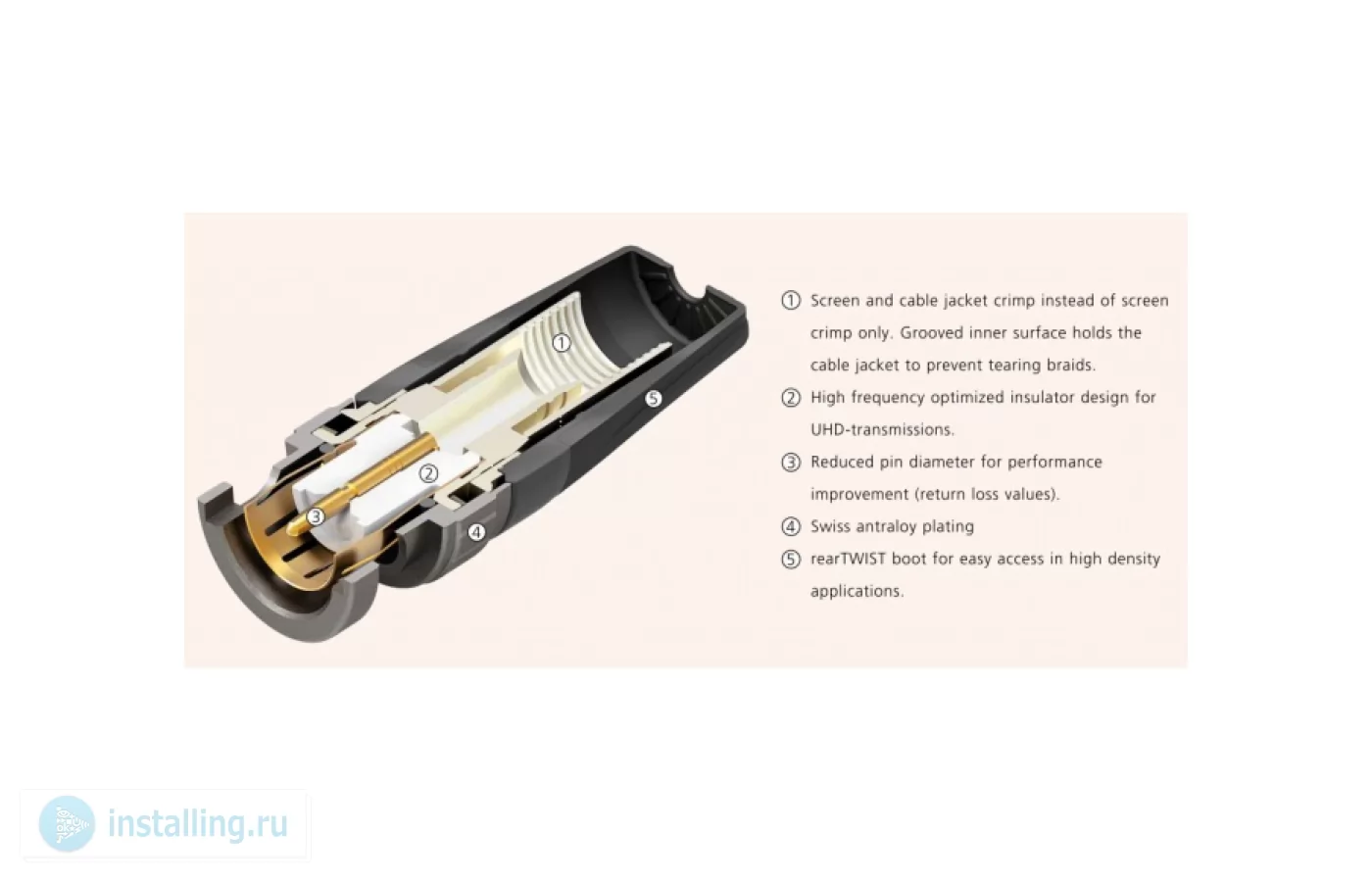

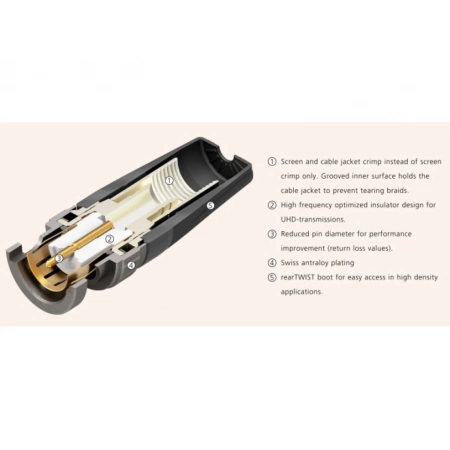

Новые разъемы rearTWIST UHD BNC разработаны специально для передачи видео высокого разрешения и основаны на проверенной технологии rearTWIST. Уникальный дизайн изолятора в сочетании с уменьшенным наружным диаметром позолоченного центрального контакта обеспечивает передачу UHD видео превышающие необходимые лимиты возвратных потерь и гарантируют необходимый запас при возможных отклонениях импеданса, которые могут вызваны изгибом кабеля или неправильной сборкой разъема

Разъем подходит для следующих кабелей:

• Belden 8241, CAE KX6A, Canare LV-61S, Cordial CVI (CVM) 06-37, CommScope 5563, Draka 0.6/3.7, Draka 0.6L/3.7, Proel HPC 805, RG59B/U, Sommer 600-0051 (M,L,S), Sommer 600-0054 (M,L,S), Klotz V06/37, Nexans HF 75 0,6/3,7 2YCY, Percon VK95
• Размеры обжимного инструмента:
• Центральный контакт: 1.07 mm
• Экран: 6.47 mm
• Особенности и преимущества:
• Уникальная конструкция изолятора и центрального контакта для передачи видео UHD
• Проверенная технология rearTWIST
• Полностью совместим с обычными разъемами BNC

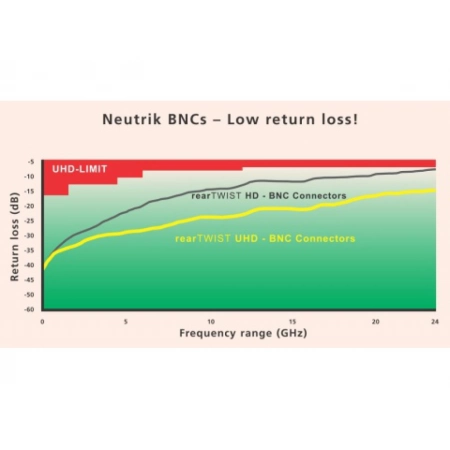

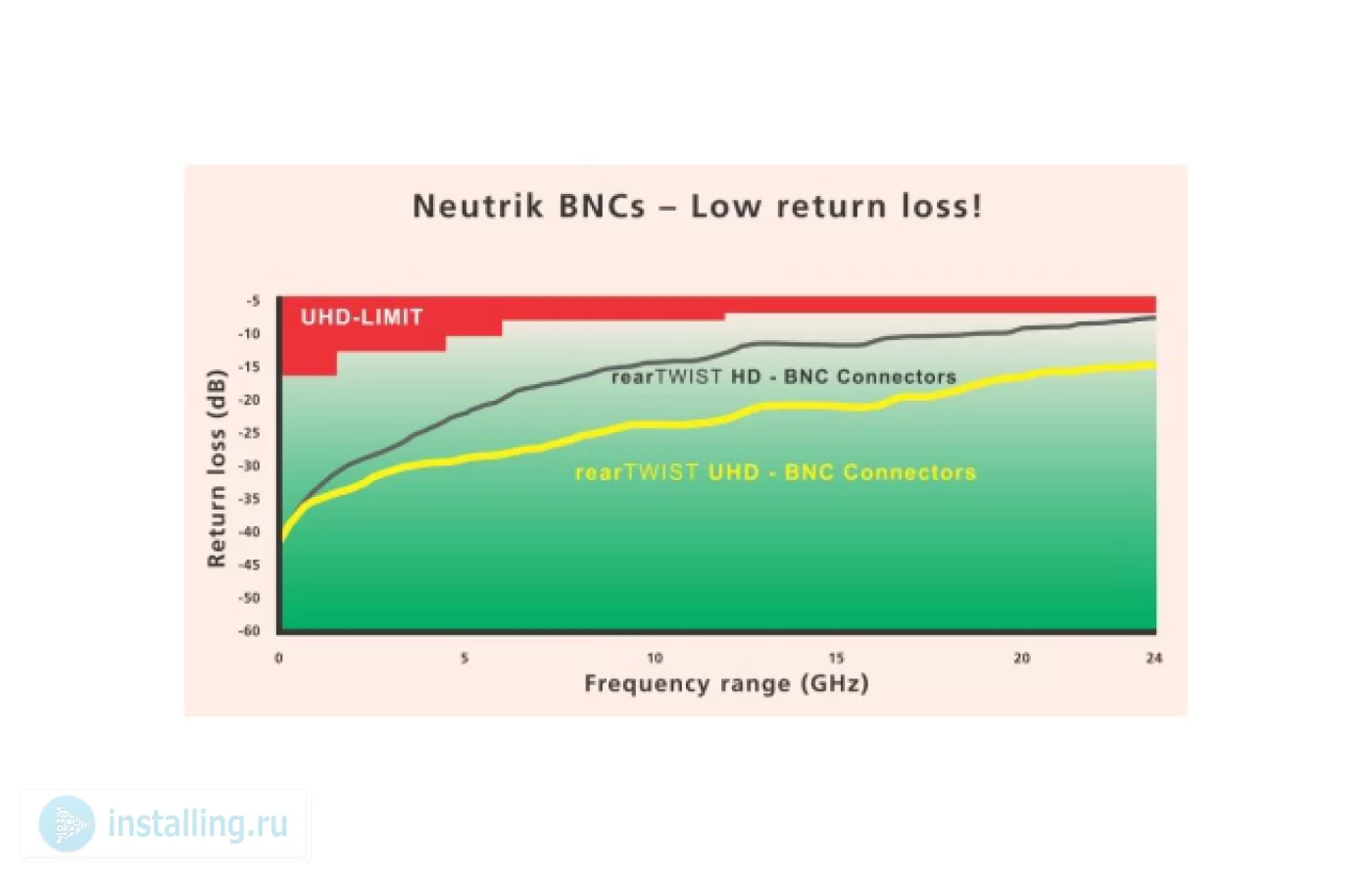

• Улучшенные значения обратных потерь на высоких частотах
